液晶电视高压板损坏后最常见的故障. 高压板损坏后，最常见的故障如下: 1.灯打开后，屏幕立即变黑. 此问题主要是由高压板的反馈电路引起的，例如: 高压过高导致保护，反馈电路问题导致无反馈电压，反馈电流过多，灯PIN松动，IC输出过高，等等都会导致此问题，原则上，只要IC有输出，自激振荡是正常的，其他任何有缺陷的部件都会导致此问题，这是LCD升压板最常见的现象. 维护期间的主要方法是: （1）短路方法-在正常情况下，脉冲宽度调制IC中存在一个受控制或强制输出的引脚. 将此引脚接地短路不会受到反馈电路的影响，会强制输出脉冲波，此时，升压板通常可以点亮并进行电路测试，但要注意的是，具体的故障点尚未被发现. 如果在此时发现，则短路时间过长可能会引起一些异常现象，例如: 高压线接触不良时，强行输出可能会引起线路着火并烧毁电路板！ ！ ！ （2）对比度测试方法: 由于LCD显示灯使用了两个以上，因此大多数制造商在设计时会使用左右输出的双输出，即两个灯对应于相同的两个电路. 这时，这两个电路可以使用比较测试方法来确定故障位置！当然，当某些机器一路控制两个灯时，此方法无效！另一方面，在未知情况下，最好不要将IC引脚随机短路，否则可能会发生意外结果！ 2.电源指示灯亮，但没有显示. 此问题主要是由升压电路的高压引起的，例如: 未添加12V或电压异常，未添加控制电压，接地异常，IC无振荡/无输出，自激电路如果存在缺陷，将发生这种现象！ 3.如果问题是由升压板引起的，则大多数是由升压板的短路引起的，通常很容易测量，例如: 接地12V，自激管击穿，IC击穿等此外，还会导致: 电源部件或升压板电路与板相同（即连接在一起），则电源将没有输出或异常等，并且维修时可以切断升压部分，以确认是哪一侧. 问题4.升压板上的亮度控制电路不正常，12V低，IC输出低以及高压电路异常，可能造成这个问题. 保护后，可能会伴有数十秒钟的加热. 没有显示！ 5.电源指示灯闪烁！ 6.主要干扰是水波纹干扰，图像抖动/抖动和闪烁的星星（此问题类似于三个无现象，它们大多数是少数的管破裂向导，大部分是LCD屏幕问题）等，主要是高压线的问题.

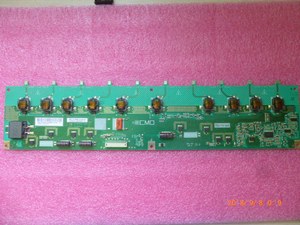

以上几点是升压板引起的最重要的问题. 对于高压板的故障，您不能将其与此进行比较: 该灯相当于我们的荧光灯管（当然，它的电压比荧光灯高很多，一根粗的高压线连接到高压输入，一根细的低压线连接到输出反馈端子）. 电路板将其视为逆变器线，这种情况下可能很容易维修. 一点. 另外: 如果电源和升压器集成在一起，则要确定是电源问题还是升压器问题的一部分，可以切断升压器电路的电源电路，然后测试是否为12V或12V. 电源的5V输出是否正常，以便确定问题是哪部分掉了，但值得注意的是: 切断时要小心，切勿直接切断12V或5V整流器线，否则可能引起电源在没有反馈电压的情况下上升得太高，会引起爆炸和其他问题（这种情况类似于直接切断CRT的显示管C极和输出反馈电路）. 以上，希望对您有所帮助. 同时，我希望每个人都能与大家分享自己的一些技术经验，与大家分享，共同提高彼此的技术水平！让我告诉您高压板的电路原理: 完整的LCD通常由LCD屏幕，主板，按键板和高压板（也称为升压板）组成. 此外，它还包含在某些特殊的LCD彩色显示器中. 有音频板和USB插座板. 上图提供的高压板均为独立的高压板，即需要由12V电源箱提供液晶电视 高压板，部分机器的主电源连接到升压板上.

首先让我谈谈LCD屏幕的结构，然后再讨论升压板的原理. 也许您会更好地理解它. 目前市场上的液晶屏主要是三星，中国，奇美等，其结构由液晶颗粒屏，玻璃，信号处理板和灯管等组成！一方面，主板上提供的信号被信号处理板解码，并被发送到液晶颗粒屏以将液晶颗粒推过来. 此时，由于没有背光灯管（也就是说，它安装在LCD的左右两侧），因此无法看到明亮的图像. 也就是说，上述灯照射的光只有深色的背景图像. 另一方面，主板产生信号后，升压板也开始工作，推动灯发光，在后灯的照明下，液晶显示器可以显示完整的图像. 上面的一般情况，不难理解: 升压板的作用是点亮灯！！！的确如此，升压板的作用是推动灯管发光以产生光. 灯管充满霓虹灯，就像荧光灯管一样，要使它发光，必须在不点燃吹内部气体之前产生一个1500V的高电压，然后才能点燃它. 开启，然后必须有600〜800V的电压大约9MA的电流使它发光，这使得普通的12V或220V商用电源电压无法满足其要求，因此必须对其进行升压. 此时，所有照明条件均已满足，并且背光灯当然会点亮. 就是这种情况. 此时，背光灯正在发光，如果您向主板添加信号，则屏幕将熄灭. 是的，一切似乎都很正常.

但是，每个人都应该理解，大多数LCD监视器都是由DC电压控制的（也就是说，该开关仅控制主板的信号液晶电视 高压板，并且不能关闭12V）. 此时，如果关闭电源会怎样？ ？ ？ ？想一想，从主板到液晶屏的控制信号被切断了，但是升压板，背光灯管没有关闭，当然它总是打开的，当然，当它关闭时，它将显示完全白色的显示屏（哈哈，这不仅浪费电，而且很丑陋），因此，必须从主板一直引导到升压板上的脉冲宽度IC电源电压即控制电压（根据型号和制造商的设计状态，由高压和低压控制，通常为3.3或5V控制），只有使用控制电压才能确保升压板上的电源接通用开关机接通和断开（另一部分是控制IC的振荡等）. 此后，基本上可以保证升压板的正常工作和屏幕的正常显示，即小骚说的三个条件: 1、12V电源线2，接地线3和控制信号线. 请记住，这三行如果没有连接，指示灯将不会点亮，即不会显示. 每个人都应该知道我们的每台LCD监视器都配备了亮度控制. 为了使背光灯管随着亮度控制而变化，我们必须引入一条亮度线，该亮度线由主板的CPU或IC（引脚最多的那一根）控制输出，通常在0〜5V或5〜0V之间变化. 因此，为了使液晶完全控制显示器，除了主板正常以外，升压板还必须满足上述四个条件.

当然，这只是输入条件. 对于背光灯管的要求，我们不了解升压板的组成电路: 脉冲宽度生成IC（包括振荡/控制/反馈等电路），电源控制电路，自激振荡脉冲宽度产生IC主要负责产生矩形脉冲信号，该信号随亮度的调制而变化. 它用于调节向自激振荡器提供的12V电源，以产生随灯的电源变化的高压. 由振荡电路组成. 电源控制电路通常由几个晶体管组成. 在有或没有主板的控制电压的情况下，打开或关闭脉宽IC的电源的存在或不存在，以达到控制整个升压板的目的. 自激发生器主要产生灯所需的高电压. 当添加电压时，它会自激并产生逆变器高电压（即逆变器）. 所增加的电压为12V子午脉宽IC调制（调制后输入通常在9〜12V之间）. 反馈采样电路主要收集自激输出和输出的次级（低压线）的电压和电流. 灯，然后反馈到脉宽IC使其稳定或切断脉宽输出（我们通常在一天中看到的光熄灭，即反馈电路工作并且不输出脉宽，例如: 反馈高，IC输出高，灯泡线断开等问题. 简而言之，升压板是可控的逆变器电路！ ！ ！另外: 为了说明，目前，液晶显示屏通常由2灯和4灯组成. 一些大屏幕（例如20英寸）LCD使用6盏灯甚至8盏灯来增加亮度. 每个灯两根线，一根高压（粗线）和一根低压（细线）. 本文来自[家电维修论坛]
