内部结构惊人. 看看东芝独家的主板设计.

市面上的超极本可以说是极致的厚度. 苗条的身材使其不仅重量更轻，而且看起来更漂亮. 因此，今天我将拆卸东芝的超级本，看看它的主板设计.

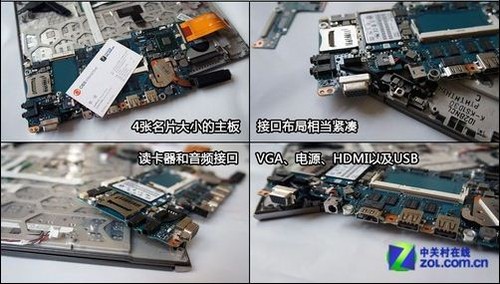

Ultrabooks的主板空间受到严格限制，因此高端HDI（高密度互连）PCB成为Ultrabooks的首选，但成本也很高. 东芝超极本的主板只有4张名片大小，并且在如此大的主板上配备了CPU，北桥，内容，SSD硬盘，多个接口，音频芯片，控制芯片，读卡器甚至无线设备. . 高集成度证明了数百种大小不一的组件（例如网卡）. 此外，主板采用了高价的10层板设计. 在此，电源电路和数据电路错综复杂地布置. 这是对设计，生产和制造成本的测试，也给维护成本带来压力.

连接扬声器的电源线（左），并连接触摸板的数据线（右）

数据电缆连接到键盘（左），数据电缆连接到子板（右）

小巧精致的主板

增加板子尺寸或降低集成度会大大降低成本，但是这种超极本不会这样做

由于篇幅所限，这本超级本超级“简单”. 从图片中可以看到，它仅包含一个主板（母板），一个小板（子板）和一个散热器. 集成技术可以促进这一结果. 当然，如果使用更大的主板设计，成本会大大降低，但是整机的厚度很难保证轻薄. 正因为如此，我们看到的较厚的超级本绝对没有如此高的内部主板集成，并且主板相对较大.
