HTC One M7拆解全揭秘 做工紧密超难拆解(2)

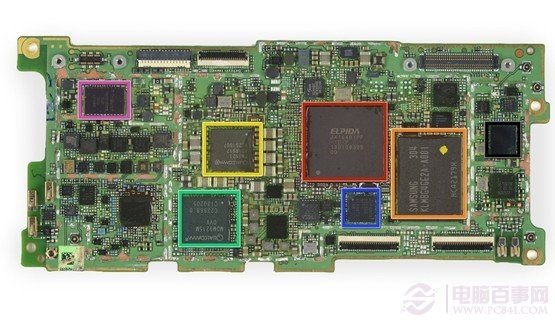

主板正面芯片辨认（如下图从左至右）

紫色：TriQuint提供的TQM7M9023多频功率放大器

绿色：高通MDM9215M 4G调制解调器，支持GSM/UMTS/LTE制式

：高通PM8921电源管理芯片

红色：尔必达BA164B1PF 2GB DDR2内存、高通Snapdragon 600 1.7GHz四核心处理器(PoP统一封装)

蓝色：Synaptics S32028芯片

橙色：三星KLMBG4GE2A 32GB NAND闪存

黑色：博通BCM4335芯片

htc one m7主板

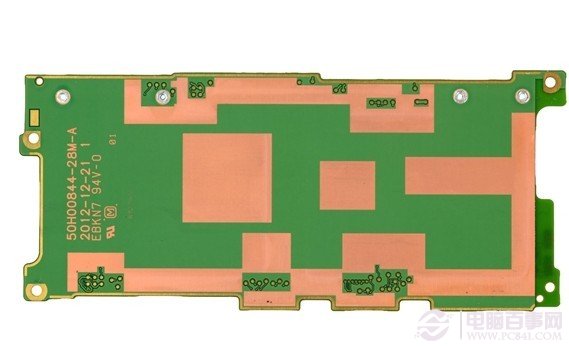

主板背面

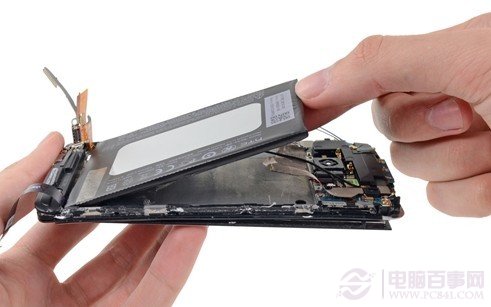

取出htc one m7电池

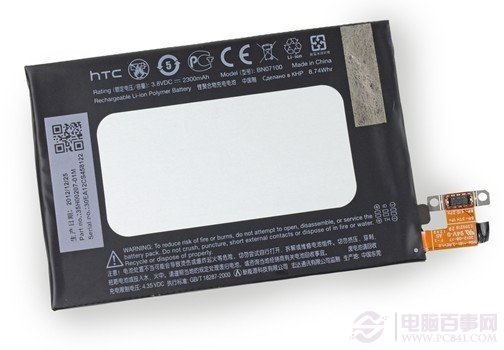

htc one m7电池容量为2300mAh锂电池，重量约为38.3g，如下图：

htc one m7电池

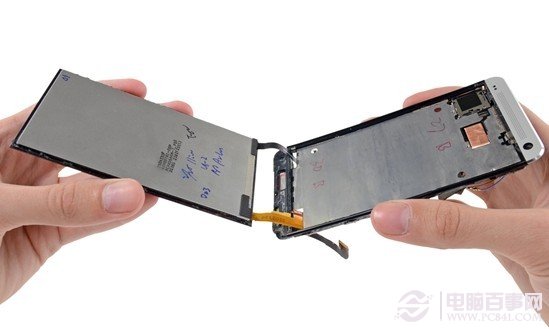

从前面板上分离屏幕

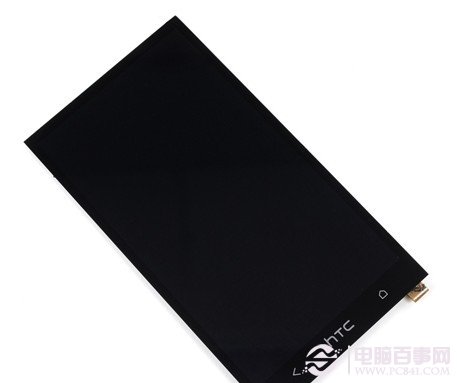

分离后的屏幕正面

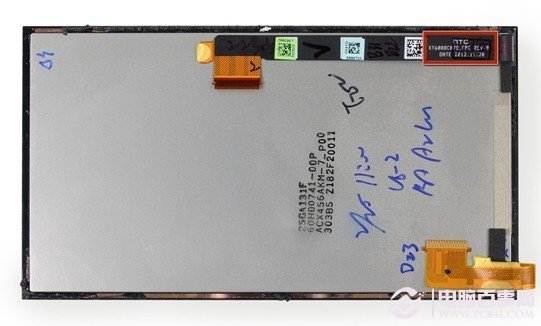

屏幕背面

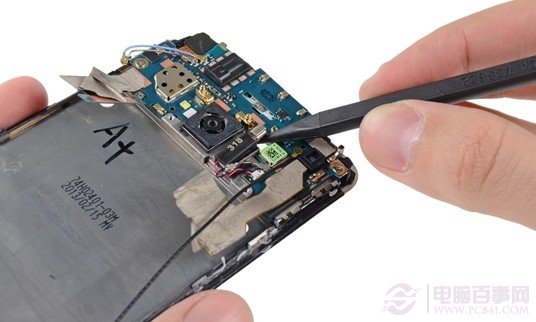

去除振动马达

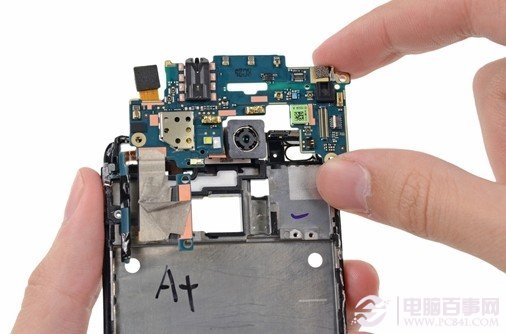

内置核心小部件

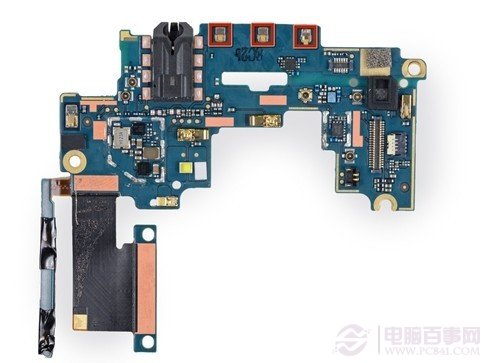

如上图看到的是又一核心部分：包括前后置、耳机插孔、环境光线传感器、音量开关以及一些弹簧触点。

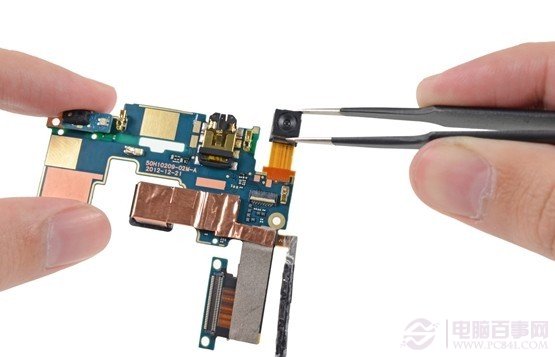

分离前置

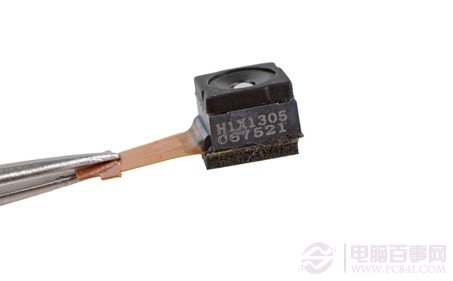

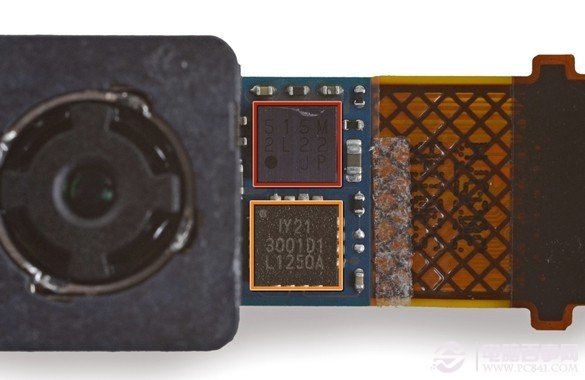

前置（H1X1305 067521）

UltraPixel超级：f/2.0光圈、28mm、400万像素

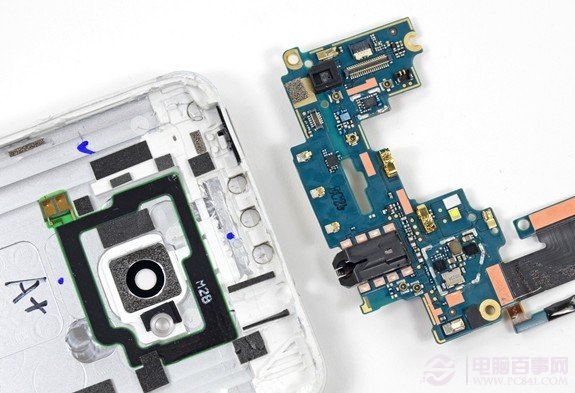

htc one m7被拆的所剩无几的子板

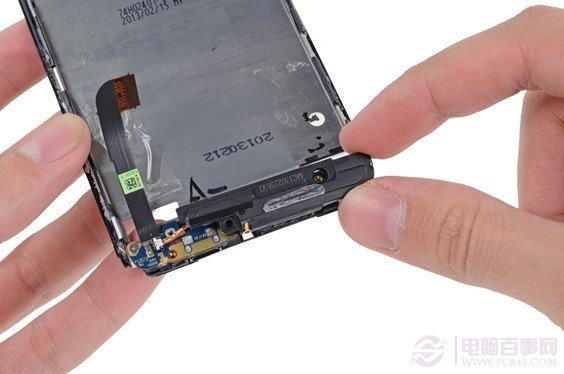

拆掉上、下双麦克风

拆解完毕

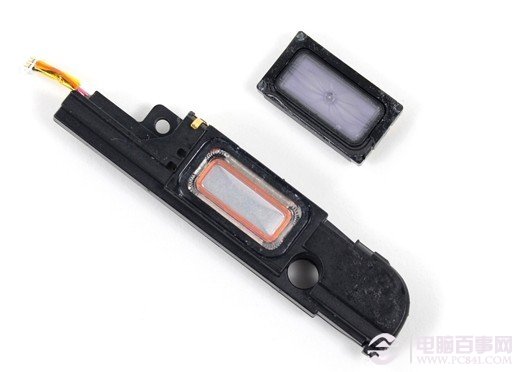

I/O线路，从中可以看到USB、麦克风连线

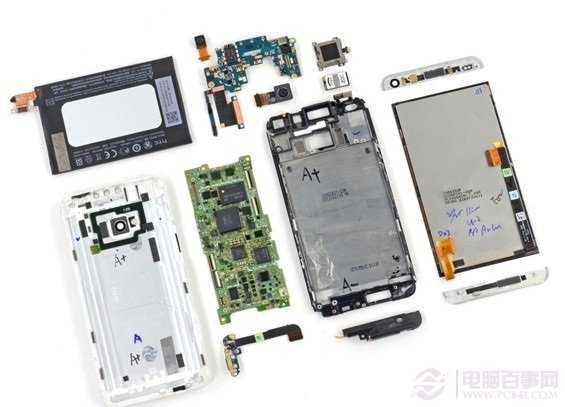

HTC One拆解全部结束

编后语：如上组图我们可以看到HTC One M7的拆解难度非常大，如果拆解分十级，一级最难的话，那么HTC One M7拆解可谓算的上是一级了。由于采用一体机身设计，我们基本找到从哪里入手拆解，唯有从高难度的正面屏幕开始。由于这款手机拆解难度，电池是不可更换的，总的来说，htc one m7内部做工非常精密扎实屏幕组装紧密，难以与机身分离，这也加剧了后期维修难度，不过其坚固的铝制机身、强化玻璃的触摸面板，也注定了该款手机品质可靠，超级耐用。

以上就是关于htc one m7的全部内容，相信你一定会非常满意。
