努比亚Z5s做工怎么样 努比亚Z5s拆机图解评测(4)

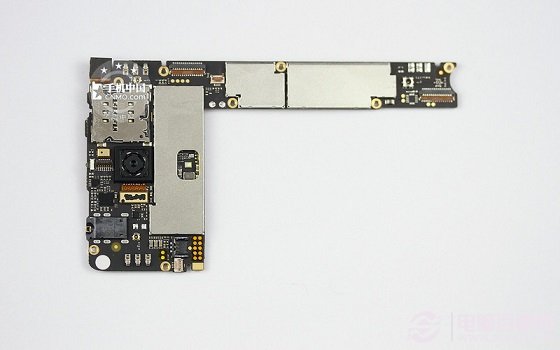

作为此次拆解的重头戏，努比亚z5s的L型主板终于闪亮登场了。此图为L型主板背面图（相对于手机来说），我们可以从中看到后置、mirco SIM卡卡槽、3.5毫米耳机插口以及大面积的金属屏蔽罩。

努比亚z5s内部L型主板特写

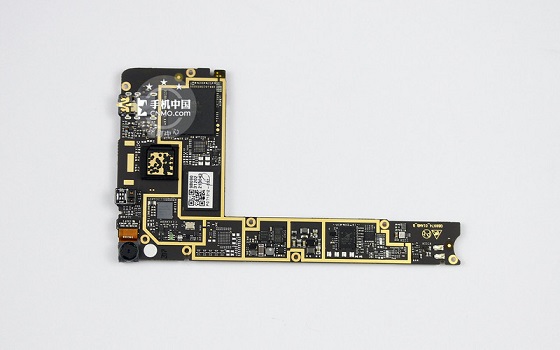

在L型主板的正面，我们终于看到了nubia Z5S的各个主要芯片，500万像素的前置也被安置于此。不过有一点十分奇怪，似乎这些主要芯片都没有金属屏蔽罩？先别急，下面让我们一起揭晓为什么会这样设计。

努比亚z5s主板芯片一览

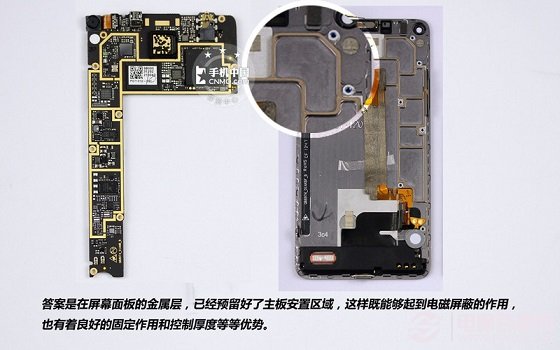

答案是在屏幕面板的金属层，已经预留好了主板安置区域，这样既能够起到电磁屏蔽的作用，也有着良好的固定作用和控制厚度等等优势。

努比亚z5s拆机评测

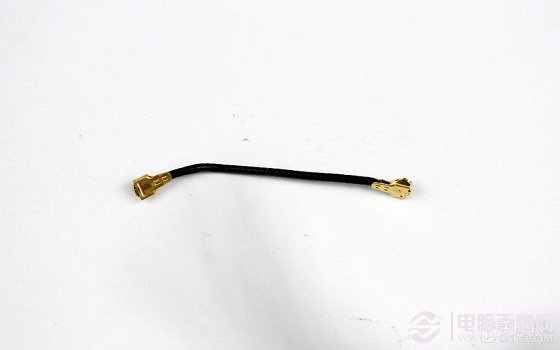

下图为努比亚 Z5S的射频线，它的作用就是增强手机和Wi-Fi信号，如下图所示。

努比亚 Z5S射频线特写

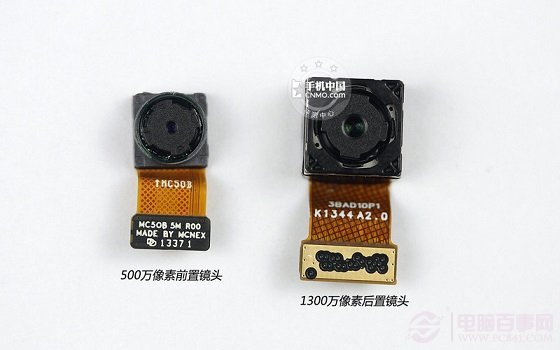

下图为拆解下来的努比亚z5s前后双特写，拆解均很轻松，。

努比亚z5s前后双特写

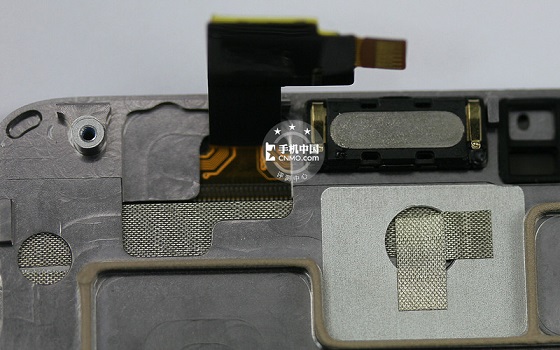

在屏幕面板里，我们同样看到有防干扰和散热的胶布，可见努比亚z5s对散热方面真是下足了功夫,对于一款超薄手机，散热确实也很重要。

努比亚z5s内部散热细节镜头
