电子狗工作原理(3)

电子狗芯片是核心部件，一些劣质电子狗生产厂家会采用质量差的芯片，这种内置芯片往往使用寿命很短，而且工作不稳定。另外，车主还需要注意到，一些“山寨”电子狗品牌往往会在外观上模仿知名品牌，但是采用的内置芯片却很差。如果只是从外观上看，是很难辨别内置芯片是否好用的。

(2)电子狗必须具备全频侦测的能力

因为我国各城市道路的雷达测速设备发射频率各不相同，有的发射低频波，有的发射高频波。甚至同一个城市按装三四个不同频段的雷达测速器。这就要求电子狗必须能够监测出全频率的雷达波。

3、电子狗原理之“测尾”

电子狗测尾和尾测，说的是一种测速方式，即测速设备不是面对着车头，而是在车过去后，从后面对车速进行自动测速，如果超速就会自动拍照。交通部门设置的测尾设备很少，所以一般普通的电子狗品牌不具备“测尾预警”的功能。

4、图示电子狗外形及功用

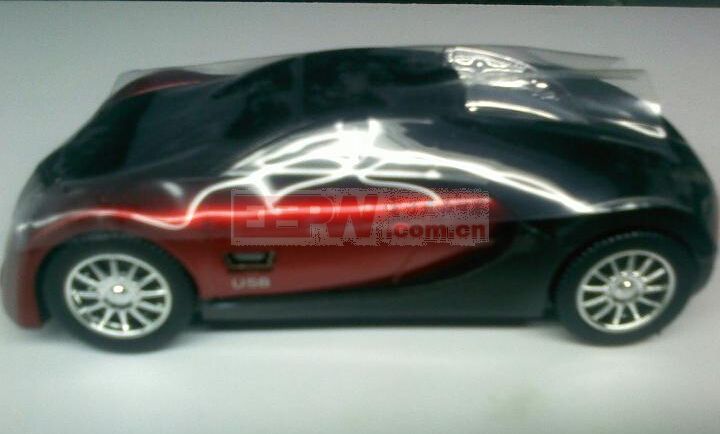

图5一款目前市面上热销的布加迪车模电子狗

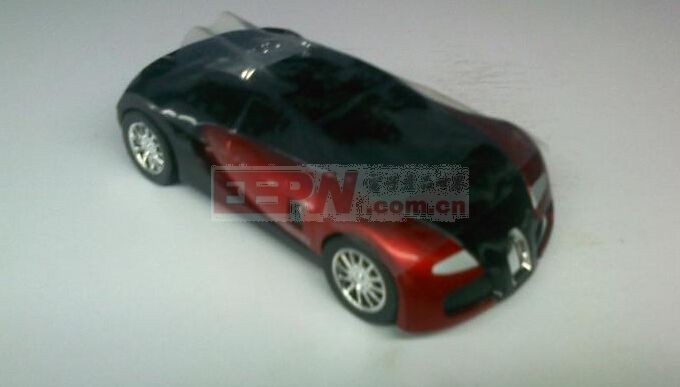

图6 电子狗外壳

这是最外面的一层模具壳，比较精致吧。外壳的好坏也会直接影响到电子狗接收雷达信号的强弱。好外壳还可以抗高温，不会在烈日之下被烧焦。商家在模具壳上面也会考虑成本，所以外壳的好坏也同时影响着电子狗的价格。

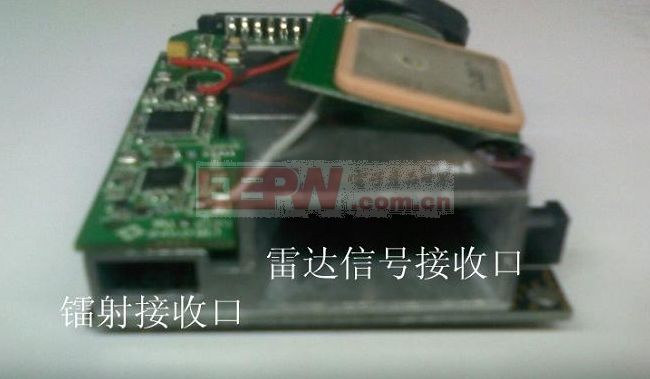

图7 电子狗内部结构

电子狗内部，大的有点像一个喇叭口的是雷达信号接收口，交警用雷达测速时，电子狗就是通过这个大喇叭口(雷达信号接收口)接收无线波段信号。那个小的长方形孔是镭射信号接收口，当交警用镭射扫射路面的时候，电子狗通过镭射接收口来接收波段信号。这款电子狗可以接收到五个全频波段，分别是：K、 KA、 KU、 X(雷达波段)和Laser (镭射波段)。

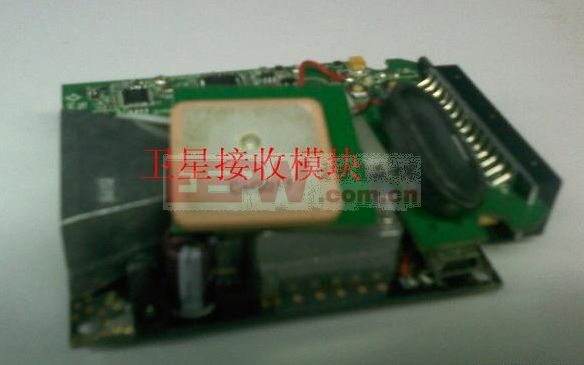

图8 电子狗内部的卫星接收模块

GPS卫星接收模块可以为司机指定方向、确定位置，同时还可以自动校对时间。

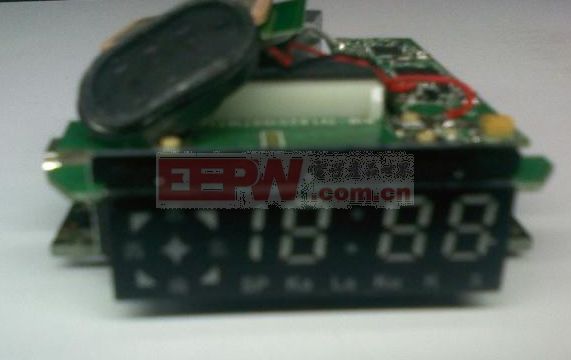

图9 LED显示屏

LED显示屏可以显示出时间、定位方向跟电子狗所测到的雷达波段名称。

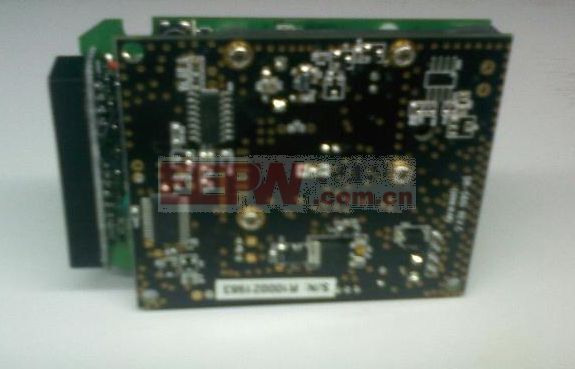

图10 电子狗里面的固定数据模块

全国各地的固定数据都收集在电子狗里面的固定数据模块里，可以通过更新来健全数据。

图11电子狗的USB接口

机器需要数据升级时，就用USB线插到这个孔，并把机器连接到电脑上更新数据就可以了。

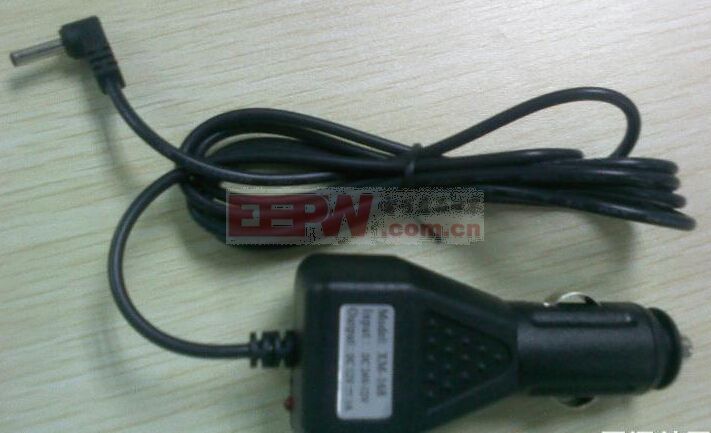

图12 直接插在点烟器上的12V/24V通用车充

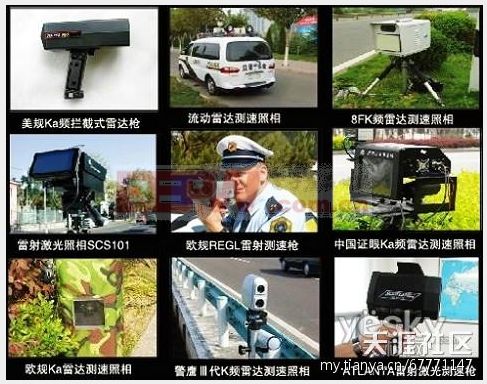

图13 各种车辆测速仪器

电子狗工作原理——缺陷

从上面电子狗的工作原理、构造就可以很容易得出它的缺点：

1、接收波而发出报警的工作方式，电子狗很容易受到干扰。

比如：天气、车辆阻挡、房屋建筑、其它相近频率等。用过电子狗就知道，在阴雨天电子狗的准确性很低，会发生不报的现象;而当受其它频率的影响时，它就会发生误报。

大部分误报发生的原因，其实还是电子狗本身。首先，因为生产电子狗的厂家不止一家，而各自发射器频率相差不大。所以在同一处电子眼的地方，不能保证每个卖家埋置的发射器位置完全一样;另外，一个十字路口有四个电子眼，电子狗的发射器也必须埋置四个，在汽车经过路口时，就经常会听到两次以上的报警。

2、电子狗网络无法保证。

(1)由于电子狗使用的是波，目前在江浙、福建等地已列为非法、严禁销售的电子产品。交警有时也会主动驱除埋在电子眼附近的发射器，所以长远来看，电子狗的网络准确性将会日渐下滑。

(2)发射器本身的使用寿命直接影响网络的质量。发射器里面安装了四节干电池，这种干电池一般只能使用3~5个月，最多也只能用到6个月。所以当电池耗尽时，发射器就会失效，需要重新埋布一次，如此反复的投入自然提高了成本。
