外媒:Maxsun GTX650显卡不显示黑屏故障排除示例

过去几天，我一直在修理MAXSUN 650的十几张图形卡。现在几乎有4个尚未修复。今天，我将给您一个PEX_VDD 1V0电压异常。每个人都会问我PEX是哪种电源。 PEX_VDD是前面提到的PCI_VDD，但是名称不同。维修显卡的最烦是绘图困难。幸运的是，我有一些图纸可供参考。尽管它们并不相同，但是引用仍然没有问题。

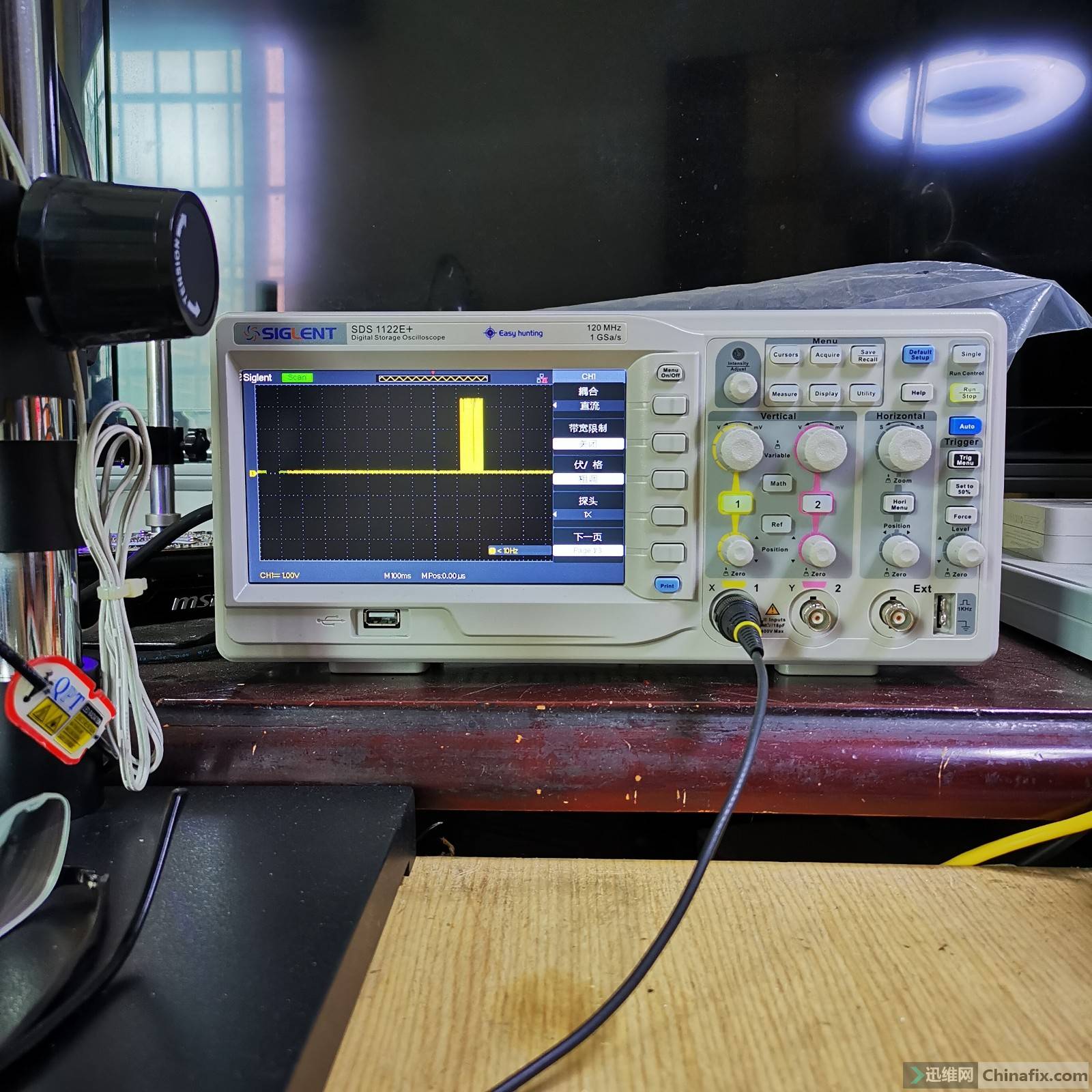

此外，如果没有图纸，我必须修理。我已经测试了几套电源和接地电阻。基本上没有问题。然后电压也正常。我不会在这里发布图片。重要的一点是，电压正常且测试复位时钟没有任何问题，然后BIOS引脚1-2波形正常但仍未显示：

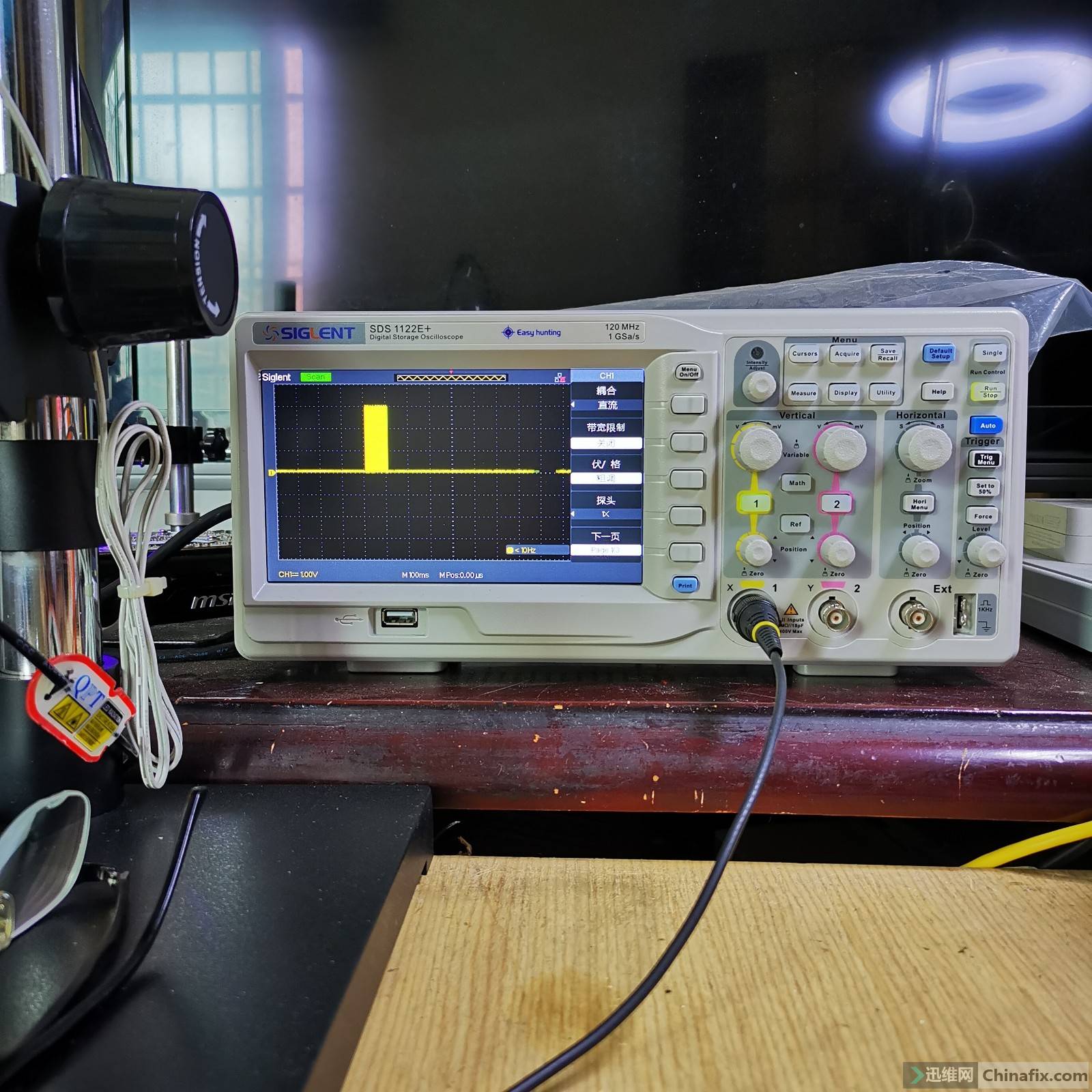

1个引脚波形：

引脚2上也有输出

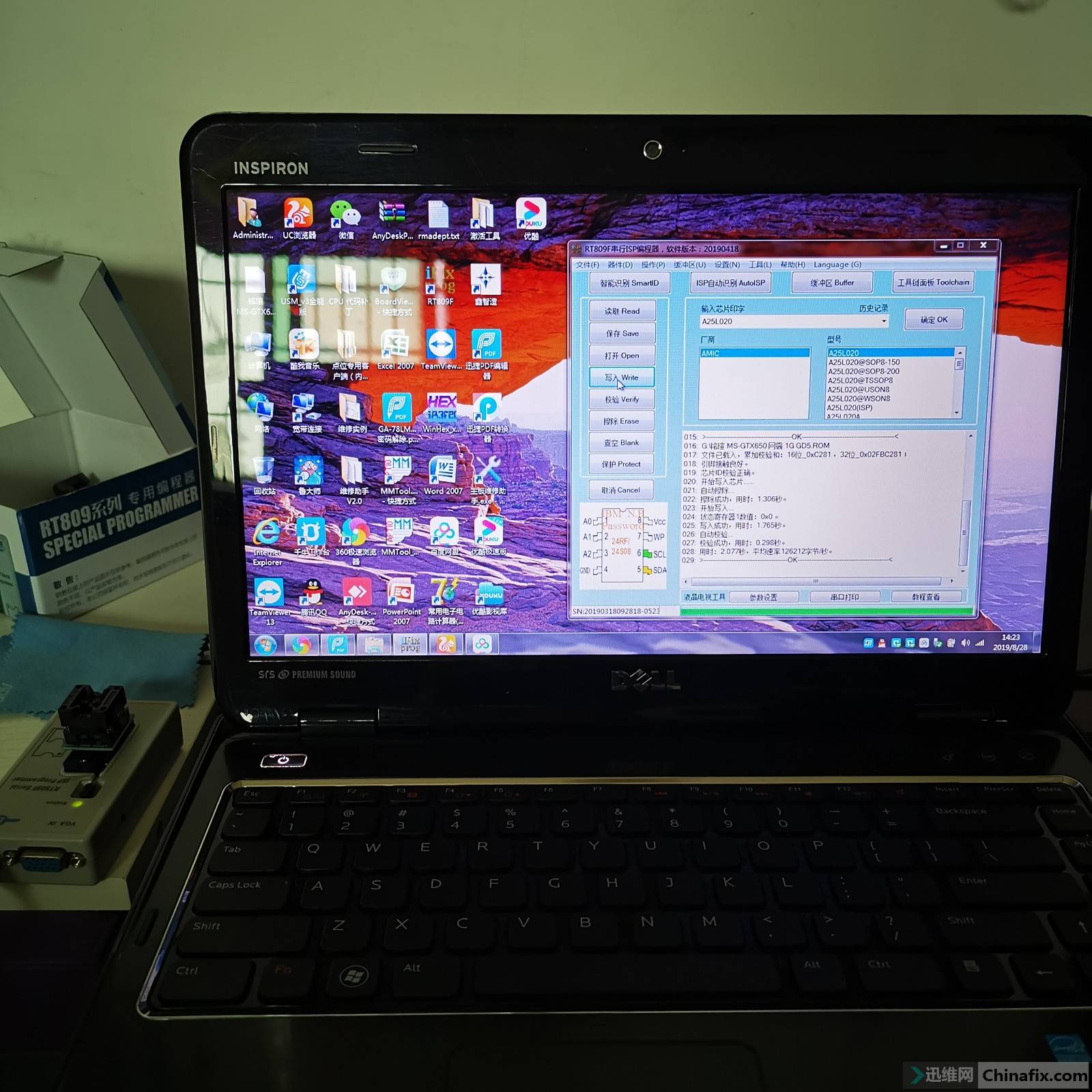

稍后我刷新了BIOS：

测试发现相同的故障。真奇怪如果有问题，则不会显示需要测试的所有内容，并且BIOS也会闪烁。后来，没有办法仔细测试电压。

实际上，有两套GTX650 PEX_VDD电压，一套是PEX_VDD1.05V，另一套是PEX_PLL，我之前没有介绍它，因为大多数图形卡仅使用一套电源

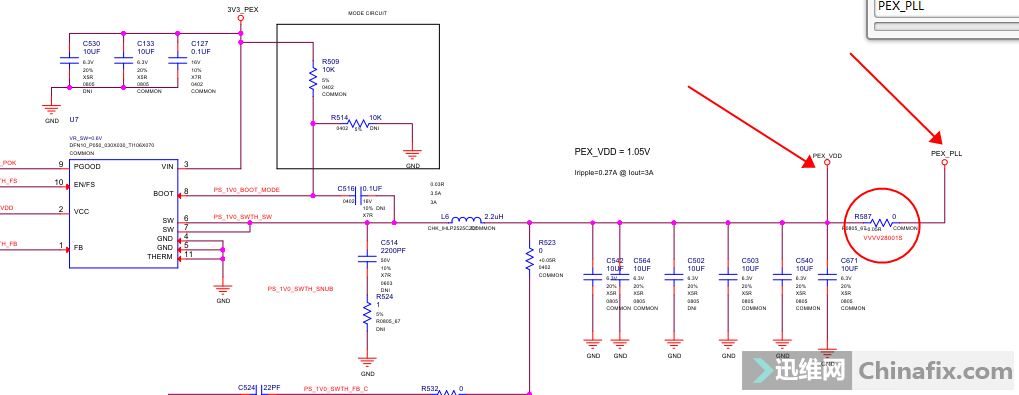

少数图形卡使用两组独立的电源，请参阅参考资料：

当今使用的图形卡是EM5103，它由一组电源组成，但是PEX_PLL电源通过保护电阻直接连接到PEX_VDD。也有许多图形卡使用诸如GTX650的独立芯片。还有更多诸如UP0104P，EM5103、RT9018等。这是因为两组电源是两个独立的芯片，但是大多数芯片使用的是一个型号，电压也为1.05。我们正在讨论的显卡是这种电阻的故障，它导致没有PEX_PLL电源和显示器。请注意下次您遇到此问题。检查该电路。电源设备时钟重置BIOS均正常，但未显示。我也很粗心，没有仔细检查：

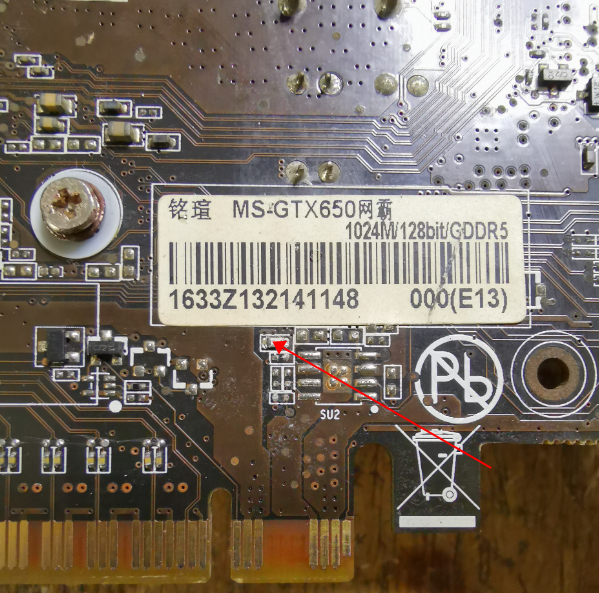

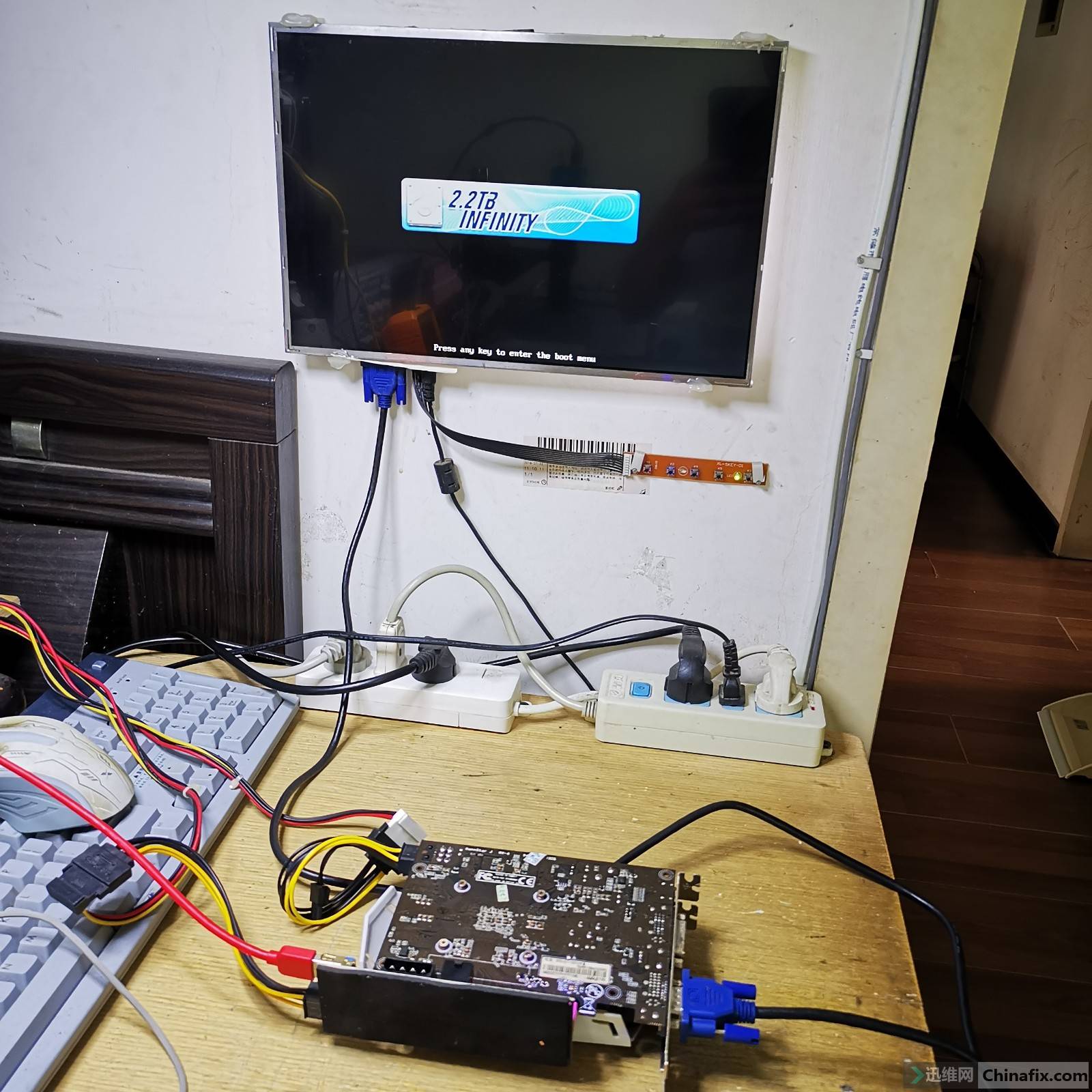

此电阻为0Ω保护电阻，因为该电阻完全断路，所有导致不显示的故障，然后更换该电阻以测试故障排除。
