完美：什么是核心图形卡

HD Graphics是新一代智能图形核心，它集成在智能处理器中，依靠处理器强大的计算能力和智能能效调整设计，以较低的功耗实现相同的出形处理性能和平滑度应用经验。 AMD的带有高清图形的处理器被AMD称为APU（加速处理器），而英特尔的带有高清图形的处理器是SNB平台。

概述

什么是核心图形卡？核心图形卡是与处理器位于同一核心芯片上的图形处理单元。简而言之，它是图形处理器与处理器内核的组合。与Nehalem处理器需要同时封装32nm处理核心和45nm图形核心的方法不同，Sandy Bridge处理器上的32nm核心图形卡和32nm处理器采用的是完全集成的方法：将同一晶片中的CPU分开，然后在GPU领域，他们负责数据处理和图形处理任务。这种集成设计大大减少了处理核心，图形核心，内存和内存控制器之间的数据周转时间，有效地提高了处理效率，并大大降低了芯片组的整体功耗，并有助于减小核心组件的尺寸。多合一等产品的设计提供了更强大的性能，更丰富的多媒体功能以及更广阔的设计空间。

核心显卡还具有独立的能源管理和控制单元，因此支持像处理核心一样的Turbo加速技术，可以独立加速或减少加速，并共享三级缓存，这不仅大大缩短了处理时间。图形处理的响应时间，而且渲染性能大大提高，完整的32 + 32设计模式为我们降低了功耗。而且，可以解决以前存在的高成本和高通信延迟的缺点。

应注意，HD Graphics与传统意义上的集成图形不同。目前，笔记本平台采用的图形解决方案主要包括“独立”和“集成”。前者具有独立的图形核心和独立的视频存储器，可以满足复杂图形处理的需求并提供有效的视频编码应用程序；集成显卡图形内核作为单独的芯片集成在主板上，部分系统内存作为视频内存动态共享，因此它可以提供简单的图形处理功能和更流畅的编码应用程序。与前两者相比，HD Graphics在处理器中集成了图形核心，从而进一步提高了图形处理效率，并且在集成显卡中集成了“处理器+南桥+北桥（图形核心+内存控制+显示输出）” ）“将三芯片解决方案简化为”处理器（处理核心+图形核心+内存控制）+主板芯片（显示输出）“的双芯片模式，这有效地降低了核心组件的总体功耗，并且更有利于延长笔记本电池的续航时间。

发展概况

混合图形随着英特尔新一代SandyBridge处理器的出现，在图形处理中发挥着越来越强大的作用。

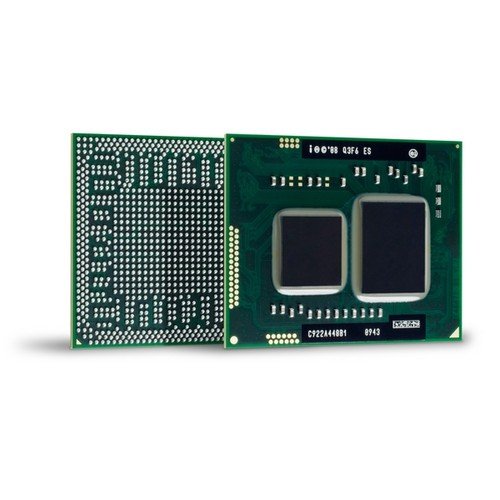

在我们当前使用的智能处理器中，图形核心使用45nm制程技术，处理核心使用32nm制程技术。因此，两者仅放置在相同的基板上，而实际上并未封装在相同的内核中。 。它可以完成高清视频的平滑解码和播放，丰富了多媒体应用，因此被称为高清图形卡。

但是，随着技术的发展，在英特尔下一代智能处理器SandyBridge中，图形核心将采用先进的32nm制程技术，真正与处理核心集成在一起，这就是图形核心。它可以提供有效的图形处理性能，并支持图形卡切换，DX10、SM [k2]0、OpenGL2.0、和Full HD MPEG2 / H.264 / VC-1格式解码等。系列先进技术。

此外，英特尔独特的Turbo Boost智能加速技术还将在将来应用于核心图形卡。它不仅可以提高处理器的计算性能，而且还可以为内置图形内核提供动态超频功能。因此，新一代核心显卡的性能将得到极大提高，甚至可以满足主流游戏的应用需求。
