解决办法：说明：主板电源线的连接方法

插图：主板电源线连接（电源开关，重启开关，USB，耳机麦克风等）

通常，主板电源开关和重启电缆的正极或负极都不是，只需连接电源开关电缆即可正常启动和关闭。电源和硬盘指示灯为正负极，但是这些电缆不会影响正常的计算机。使用。

通常，主板上有8条电源线，每根电源线组成一组，两根，一个电源开关，一个重启，一个电源指示灯（正负极）和一个硬盘指示灯（正负极）。

常规电源线接口如下：

电源LED灯

+-电源开关

。 。 。

。 。 。 。

+-重新启动未定义的接口（这是另一个接口，似乎没用）

HDD LED灯

通常，您只需要注意上面电源线的连接方法即可。只要接口正确连接，基本上就不会记住其他人。

只要插入接口，其他电缆（例如USB电缆，音频电缆和头戴式受话器电缆）就会集成到一组中。

高级初学者必读！主板跳线连接方法的秘密

初学者最麻烦的跳线连接

作为新电源线接法图解'/>

9针面板连接跳线的原理图

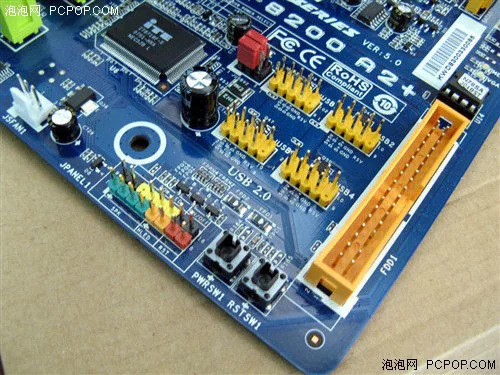

上图是9Pin定义开关/重置/电源灯/硬盘灯的。此处应注意，第9针未定义，因此在插入跳线时无需插入此针。连接时，只需按照上图进行连接，这非常简单。其中，电源开关（Power SW）和复位开关（均与正极和负极无关），两个指示灯需要区分正极和负极，正极按方向连接靠近第一个图钉（即，印有粗线）。方向）。

您能区分这根线的正极和负极吗？

我几乎忘了提到机箱上的电线也很容易区分正极和负极。通常，彩色线是正极，黑/白线是负极（接地，有时用GND表示）。

在学习并记住此页面的内容之后，您可以连接大多数主板的开关/重置/电源指示灯/硬盘指示灯。现在，您可以从外壳中拔出电缆的这一部分，然后再插入。一定要记住布置！为了使每个人都更容易记住，在这里我们使用4个句子来总结9Pin定义开关/重置/电源指示灯/硬盘指示灯的位置：

1、在缺少的引脚旁边插入电源

2、插入并重置电源

3、将电源灯插入电源旁边，并且负极靠近电源跳线

4、在重置旁边插入硬盘灯，负极靠近重置跳线

也就是说，我相信你必须记住！

代表性的华硕主板接线方法

●华硕代表性主板接线方法

许多朋友在安装机器时会优先考虑ASUS主板，但是ASUS主板的接线规则通常与我们在上一页中讨论的不一样，但它们也很有代表性，因此我们在此予以提及。在这里分开。一点。

上图是华硕主板上这种接线的（红点表示没有引脚），实际上很容易记住。此处应注意，某些情况下的PLED是3Pin插头，但实际上只有两根电线需要连接到3Pin PLED引脚。上图中的虚线部分专门连接到3Pin PLED插头。

让我们在下面找到此规则。首先，扬声器定律是最明显的。当4Pin组合在一起时，除了SPeaker之外，什么都不能插入。因此，当我们将来看到这种引脚时，我们首先确定SPeaker的位置。然后，如果同时存在3Pin，则必须将它们连接到电源指示灯，因为只有电源指示灯可能会出现3Pin；否则，电源指示灯将显示为3Pin。第三，90％的电源开关在中间是两个独立的引脚，当然，您也可以自己使用短导体。连接这两个引脚，如果已打开，则证明已插入电源，并且旁边的复位也可以相同的方式进行测试。其余的当然是硬盘驱动器指示灯。请注意，电源指示灯和硬盘驱动器工作状态指示灯必须为正负极。实际上，插错插头的方式都没关系，但是它们不会亮起，也不会损坏主板。

●其他不规则的主板接线方法：

除了我们上面提到的以外，还有一些主板的布线规则不明显，但是除了布线方法（实际上，大多数主板上都有标记）之外，这些主板在布线旁边都清楚地标出了标记。并使用颜色区分针座，如上图所示。当您遇到这样的主板时，只需按照徽标插入电缆即可。

现在看来，我相信您已经知道使用按键打开电话的安装程序的秘密。实际上，这是POWER相应引脚的短接，这很简单。

前置USB和前置音频的接线方法

●前置USB

正面USB的接线方法实际上非常简单。如今，一般情况下，整个机箱都具有前置USB接线。您只需要在主板上找到相应的针脚并将其插入即可。一般来说，主板上的前端USB引脚当前使用9Pin接线方法，并且旁边有一个明显的USB2.0标记。

在主板上找到前端USB引脚非常简单。如今，主板通常具有两套或两套以上的前置USB引脚（如上图所示）。当寻找前置USB时，您只需要查看它即可。谈到这种9针，并且有两套或多于两套的针，基本上可以确定这是正面USB针，并且主板附近会有一个徽标。

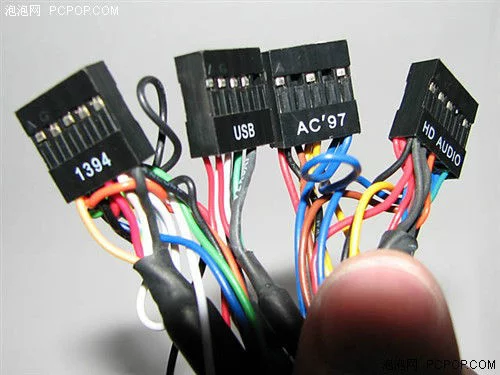

当前，一般情况下的正面USB连接搜索是这种集成类型。总共有8条线，分别是VCC，Data +，Data-和GND。不用说，这种集成是直接插入的。如果它们分开，它们通常按红色，白色，绿色和黑色的顺序连接。尽管上图所示的行已集成，但也按红色，白色，绿色和黑色进行了排序。

●前置音频连接方法

因为前置音频仅在过去两年才变得流行，更不用说用户了，甚至许多安装的技术人员也不擅长连接前置音频电缆，甚至直接有很多JS。接到前台后，就没有这种玩笑了。因此，如果前置音频很难连接，让我们看一下。

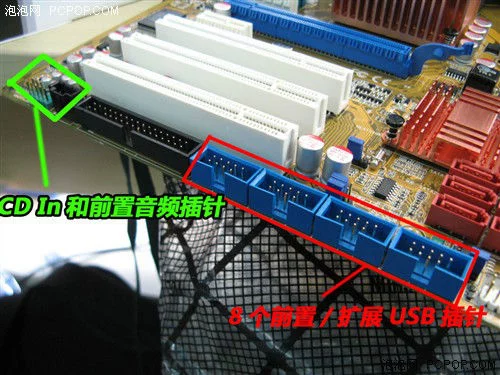

从当前市场上的主板来看，前音频引脚的顺序已成为固定标准（如上所示）。从图中可以看出，前置音频有9个引脚，但它们共占10个引脚，而第8个引脚则留空。

点击放大

上图是典型的前置音频连接。实际上，前置音频只需要连接7线，即上图中的7线。在主板的针脚一侧，只要我们了解每个针脚的定义，就可以轻松连接前置音频。让我们看一下主板上每个引脚的定义：

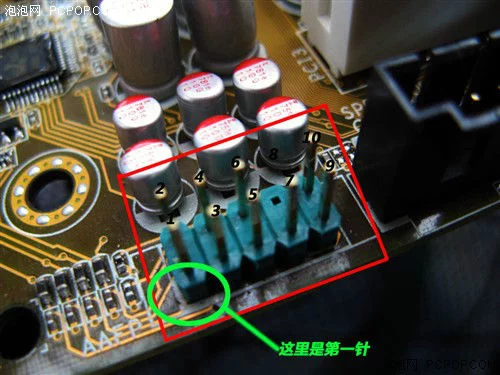

1-麦克风输入/ MIC（麦克风输入）

2--GND（接地）

3-麦克风电源/麦克风VCC / MIC BIAS（麦克风电压）

4--无针脚

5--LINE OUT FR（右声道前置音频输出）

6-LINE OUT RR（右声道后方音频输出）

7--NO针

8--无针脚

9--LINE OUT FL（左声道前置音频输出）

10--LINE OUT RL（用于声道后置音频输出）

连接前置音频时，只需遵循上述定义并连接相应的线即可。实际上，第5针和第6针，第9针和第10针通过电线连接到某些机箱上，可以达到相同的效果。

似乎有很多行，但也很容易记住。您可能希望遵循作者记住的方法。首先记住前三个，第一个是麦克风输入，第二个接地，第三个是麦克风电压，然后将第5和第6针插入右声道，第9和第10针插入左声道渠道。从上到下依次是麦克风输入，麦克风电压，右声道，左声道和地。记住这个容易吗？

实际上已经集成了许多布线，因此您不必再担心布线顺序
