图形卡使用了哪些总线接口？从ATI的历史来看界面的变化

作为少数仍保持独立状态的扩展卡之一，图形卡对接口带宽的需求相对较大。也可以说，对图形卡的需求促进了接口的发展。今天，我将介绍图形卡插槽接口的更改（注意：不是显示接口）。

在显卡接口方面，一家公司更具代表性，那就是ATi，现在是AMD。作为1980年代成立的公司，ATI见证了图形卡的发展，并一直活跃于图形卡中。领域。相比之下，英伟达要年轻得多。

因此，借助《飞集百科全书》中的“ AMD Display Core List”条目，我可以对其进行更清晰的解释。

ISA总线

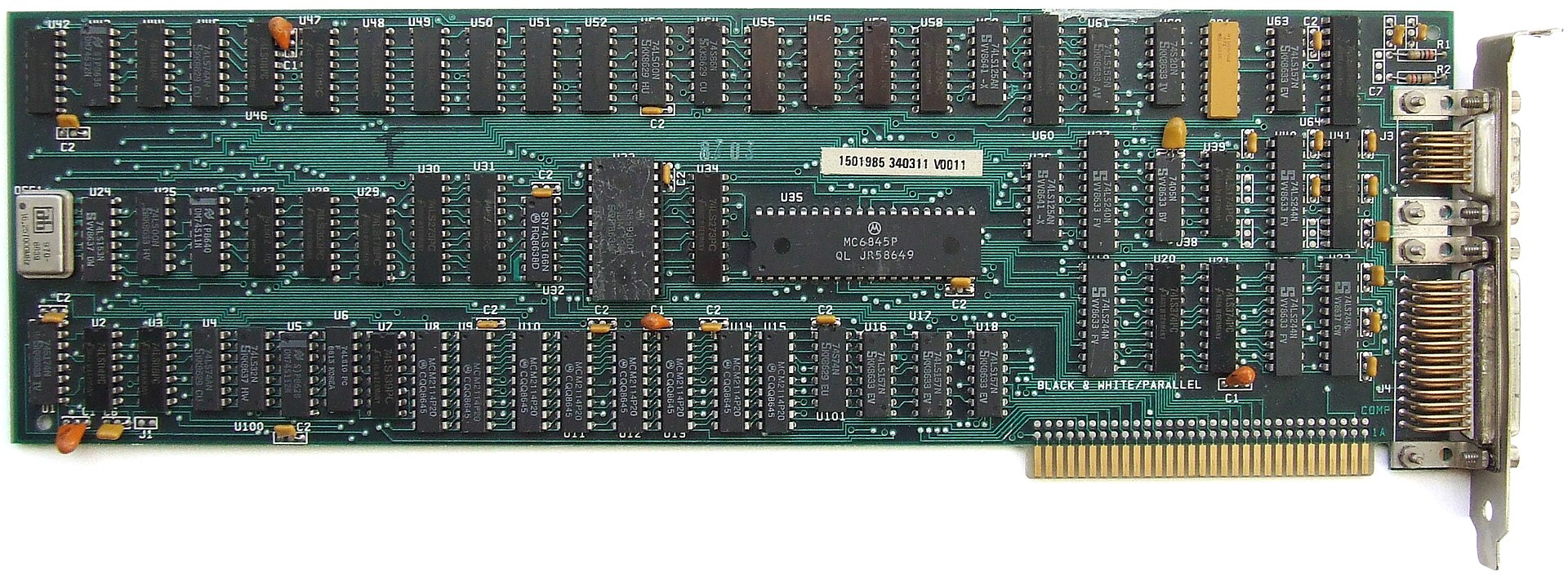

MDA图形卡

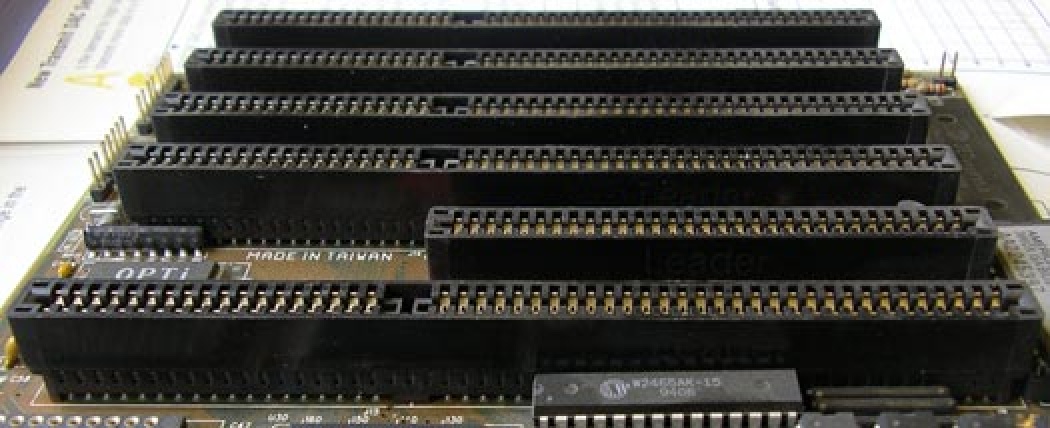

5个16位ISA和1个8位ISA

速度：8位：4.77MB / s 16位：16.66MB / s

最早没有ISA总线之类的东西。当时，8位PC总线称为PC / XT总线。后来，在16位PC / AT出现之后，提出了术语ISA，因此8位总线甚至是8位ISA。 16位ISA向后兼容8位ISA。

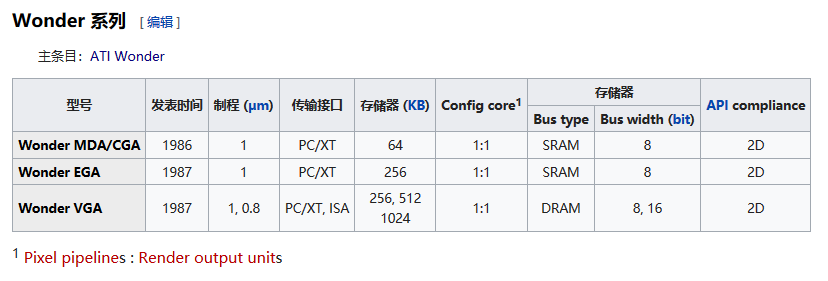

相应的ATI图形卡是Wonder系列。

早期的EGA Wonder于1987年推出，其性能优于同期的IBM显卡。该显卡的主芯片不是由ATI自己设计的，而是采用CHIPS P8635，而时钟芯片是由ATI设计的ATI 16800。使用8位ISA插槽，256KB视频内存。后来，VGA Wonder（当时没有GPU）的主芯片是由ATI设计的。

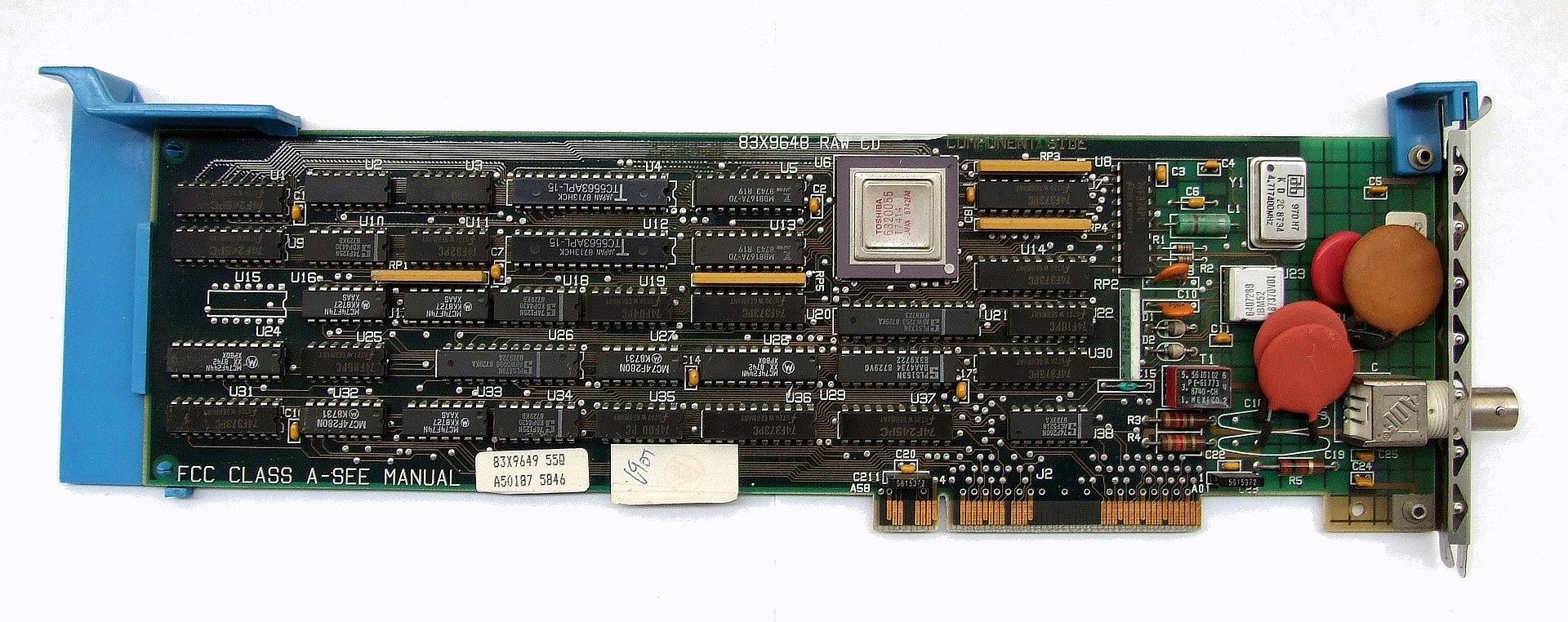

MCA总线

未知速度

386使计算机进入了32位时代。 IBM自行开发了MCA总线。许可费用高而且专利很严格，因此支持者很少。

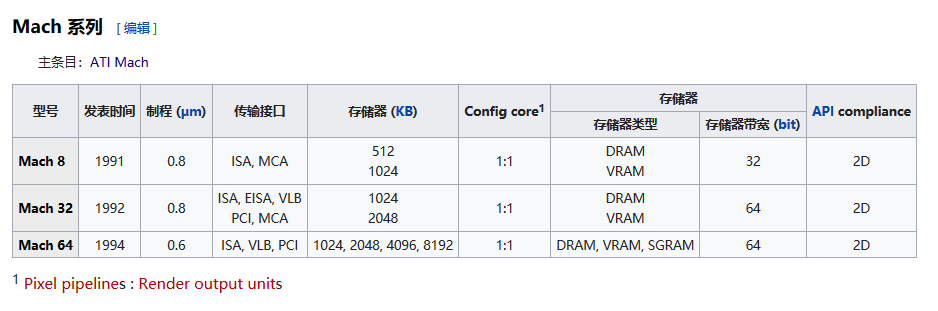

对应的ATI图形卡是Mach8和Mach32。

EISA总线

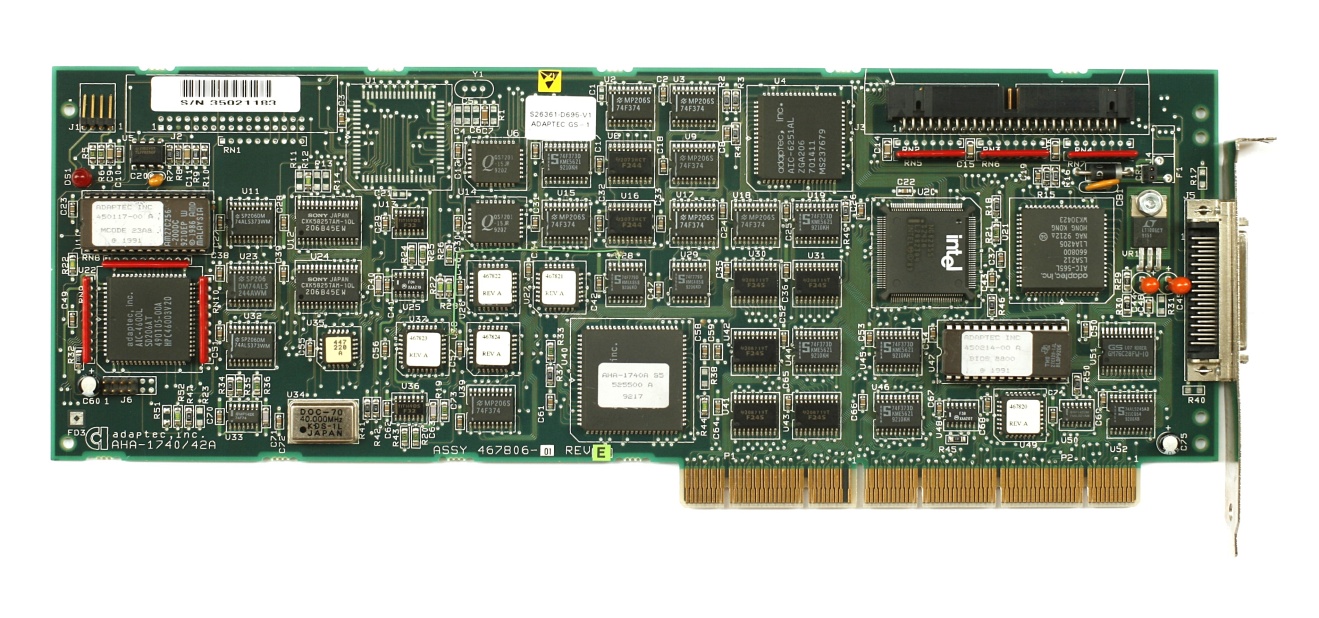

一张SCSI卡

速度33MB / s

EISA是由Compaq，Hewlett-Packard和其他公司共同开发的32位接口。它采用双插槽设计，这意味着它与ISA向后兼容。因为EISA在个人计算机领域（主要是在服务器等企业应用程序领域）没有任何成就，所以我将不对其进行详细介绍。

相应的ATI图形卡为32马赫。

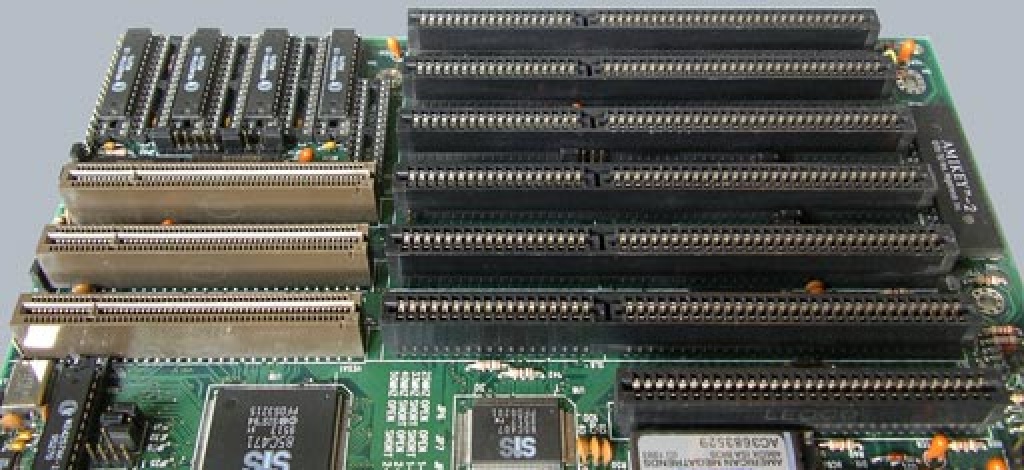

VLB巴士

3个VLB

速度160MB / s

如上所述，EISA尚未成为主流的家用计算机接口，那么当时的主流家用接口是什么？这是486年代的VLB（VESA本地总线）。

VLB的特点是它很长，因为它与16位ISA向后兼容并且具有自己的专用数据传输插槽。因此，VLB的长度大约等于16位ISA加PCI插槽。因此，这也导致非常困难的VLB扩充卡插入和拔出问题。

实际上，仅就速度而言，VLB的速度要高于PCI，但VLB仅可与486一起使用的事实阻碍了计算机的发展，因此很快被淘汰。

相应的ATI图形卡是Mach32和Mach64。

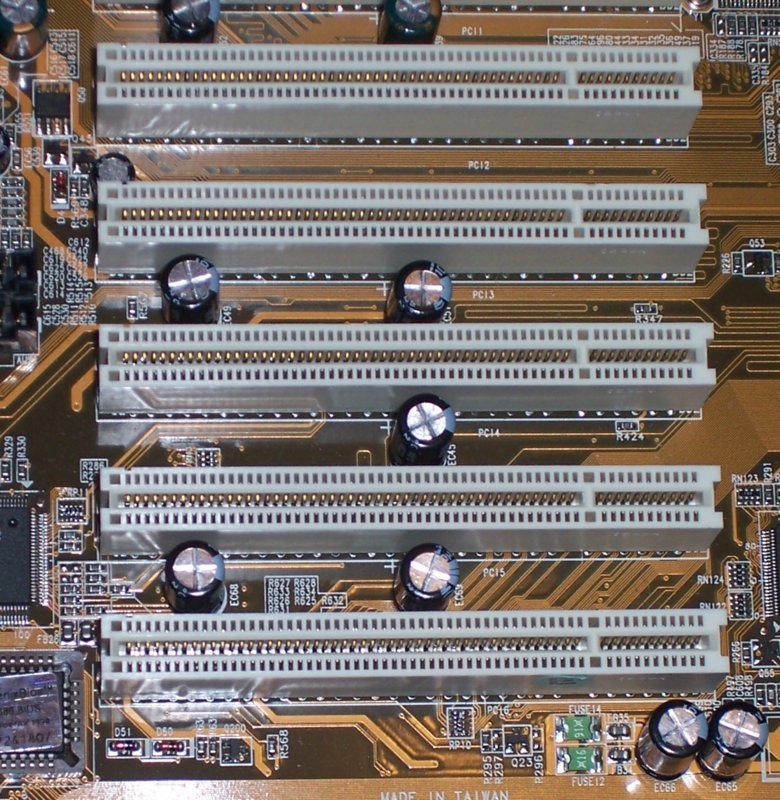

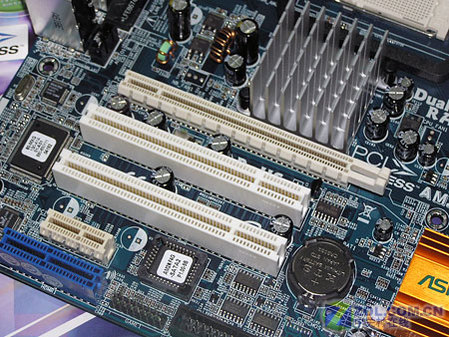

PCI总线

速度133MB / s

尽管到目前为止，PCI还没有被淘汰，但在图形卡领域却没有使用很长时间。原因是PCI的速度相对较慢，难以满足图形卡的速度需求。

在Radeon9250仍然保持对PCI的支持之前，相应的ATI图形卡是Mach64、3D Rage，3D Rage II等。

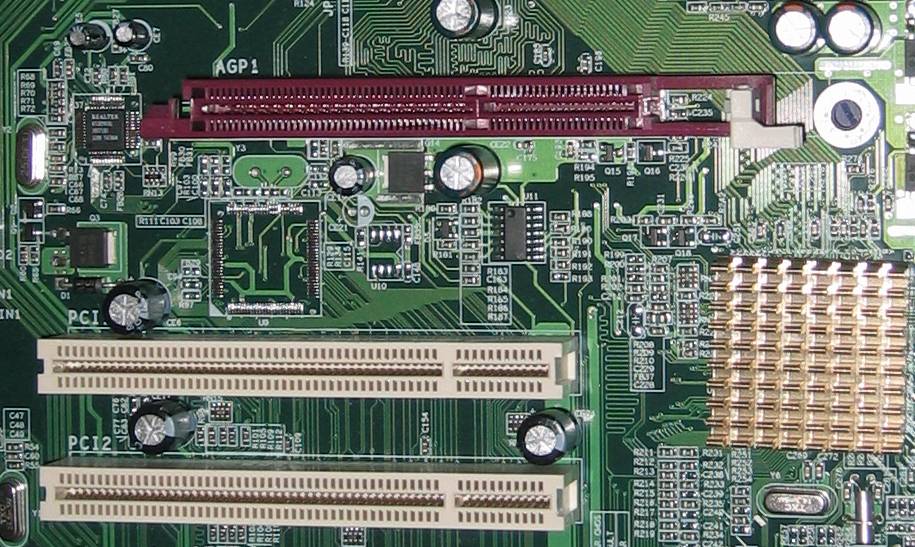

AGP

速度266MB / s（1X）到2.1GB / s（8X）

严格来说，AGP不是总线，因为一组AGP不能被多个插槽使用。

AGP是基于PCI建立的标准。它是将PCI总线的实际速度提高到66MHz（1X）的产品。后来的2X和4X是引入DDR，QDR和其他技术的产品。

就速度而言，AGP是合格的，因为它满足了不断增加的图形卡带宽的需求。但是，AGP的原始并行传输特性使其难以进一步提高频率。较高版本的AGP与较低版本的AGP兼容性不够好。

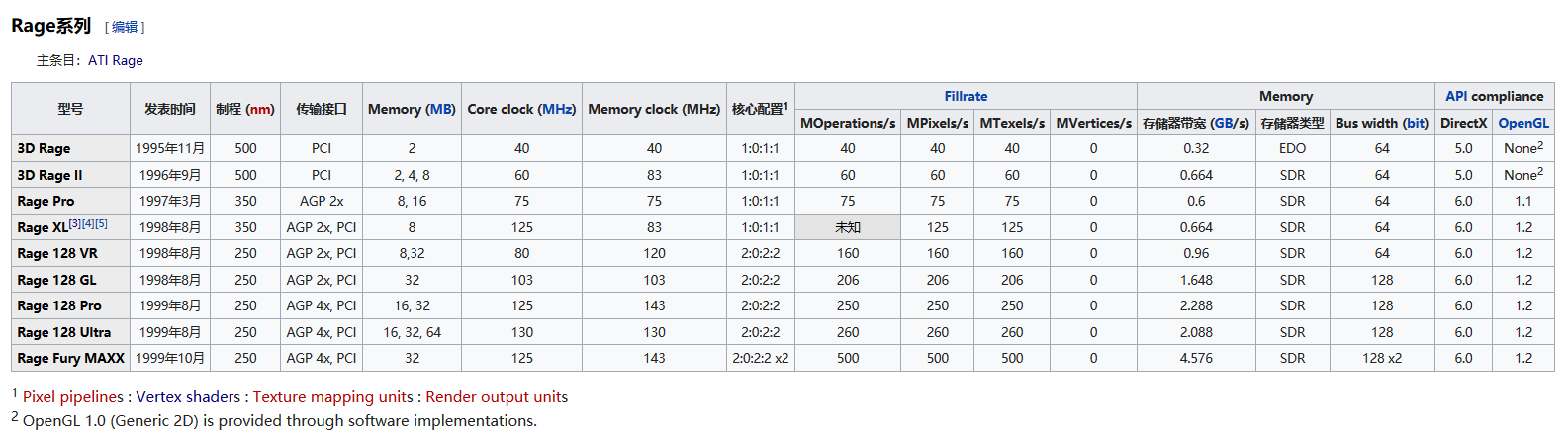

相应的ATI图形卡是Rage Pro和许多以后的图形卡。

PCIe X16

速度4GB / s（1.0）至15.754 GB / s（3.0）

PCIe不是专门为图形卡准备的接口，但是常见的PCIeX16设备基本上是图形卡（只有图形卡才能使用如此大的带宽）。

不需要过多地引入PCIe。它的串行特性使其能够以很高的频率运行。多达16个通道的设计使其能够以简单的“堆栈通道”方式实现更高的速度。

自2004年以来，对应于大多数图形卡。

可能有很多图形卡接口。尽管主流的是最后两个，但我还是要介绍那些短暂的接口。

Sasuga Setsuna

ETAC Labs – Mizuiro-Aqua的组织
