如何将台式机图形卡连接到笔记本电脑？如何将图形卡添加到笔记本

笔记本的外部图形卡实际上将EXP GDC设备与ExpressCard连接在一起. 如果您不熟悉EXP GDC设备，则也可以使用相同的方法来连接mini PCI-E模块. 但是，本教程以EXP GDC设备为例. 请说明如何将笔记本电脑连接到外部图形卡.

许多网民对EXP GDC的工作方式仍然感到困惑. 让我们简单地谈论一下. 笔记本可以通过EXP GDC设备连接到任何PCI-E接口设备，例如图形卡，视频捕获卡，RAID阵列卡，声卡等产品. 这次，我使用了GTX650Ti Bost图形卡来提高原始笔记本的显示性能.

如何在笔记本中添加图形卡:

1. 连接前的准备工作:

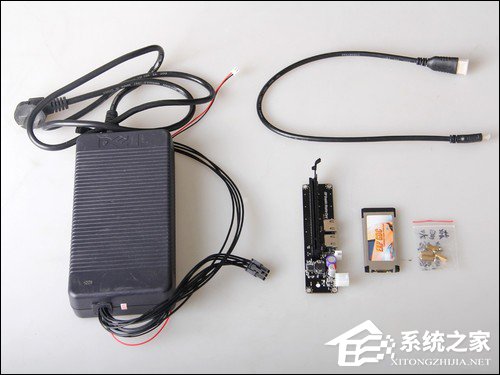

以下是购买全套EXP GDC设备后的一些配件. 从左到右，使用200W设备电源为图形卡供电，并且将使用外部6Pin电源为图形卡提供外部电源. EXP GDC设备连接到笔记本的ExpressCard接口，另一侧的接口是mini hdmi. EXP GDC主板用于连接外部图形卡. HDMI电缆的两侧都区分了HDMI和mini HDMI标准接口. 当然，您还需要功能强大的图形卡. 此测试使用MSI的GTX650Ti Boost版本.

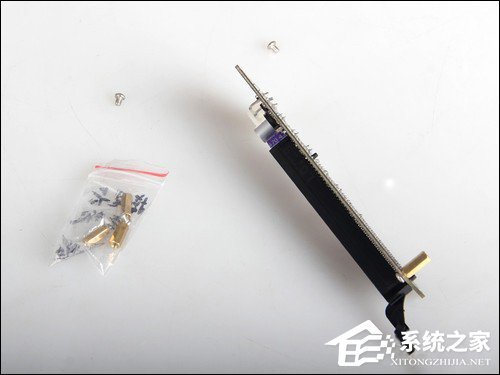

1. 首先，在EXP GDC主板上安装4颗固定螺钉. 安装后，可以在插入外部图形卡后更稳定地放置它.

EXP GDC主板

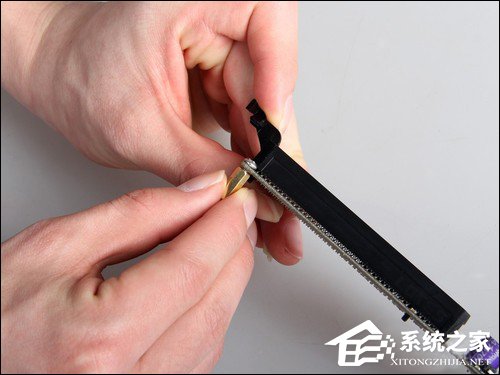

2. 四个螺丝柱更易于安装，并且您不需要用手拧螺丝刀.

EXP GDC主板安装螺丝

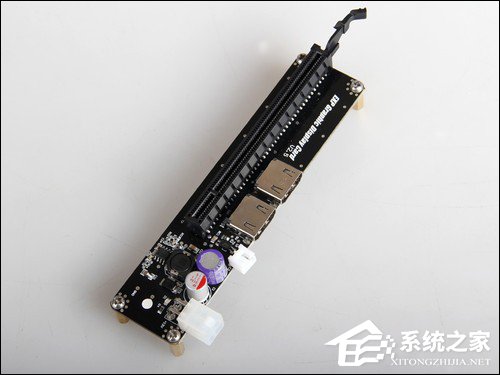

在安装带有4个螺柱的EXP GDC主板之后，您可以清楚地看到，作者手中的设备是V2.5版本. 让我们详细看一下做工. 从电阻器和电容器的焊接来看，对于价格低廉的产品，我们可以看到它虽然不能与许多主要制造商相提并论，但也相当不错！

边框特写

此PCI-E插槽用于连接计算机的图形卡！主板上有两个mini HDMI端口，这意味着该设备是双通道数据连接. 这次我只测试了Expresscard端口. 有兴趣的网友可以尝试使用mini PCI-E端口进行双通道连接. 性能.

已连接

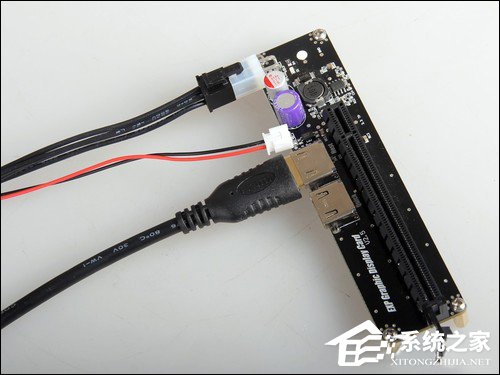

3. 从顶部到底部，将电源的4pin接口连接到主板，4Pin电源接口，双电源线和mini HDMI.

切换到图形卡

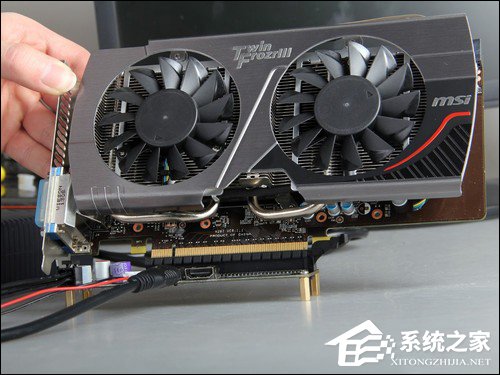

4. 现在，您可以将大家伙，即外部图形卡插入EXP GDC的主板了！注意对齐并猛烈插入. 拍摄图形卡背面的照片. 相对而言，像MSI这样的大型制造商的工艺要好！

背面特写

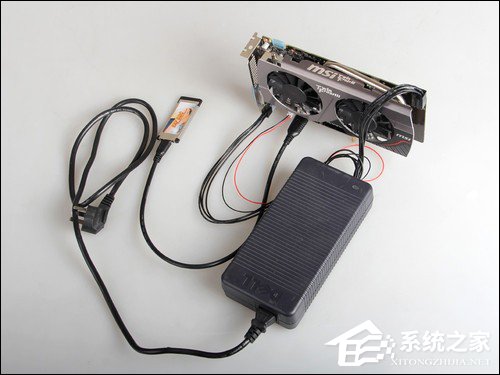

让我们对连接进行很好的了解，电源，Expresscard卡，图形卡，主板，电源稍大一些，我相信将来的版本应该有所改进.

组装完成

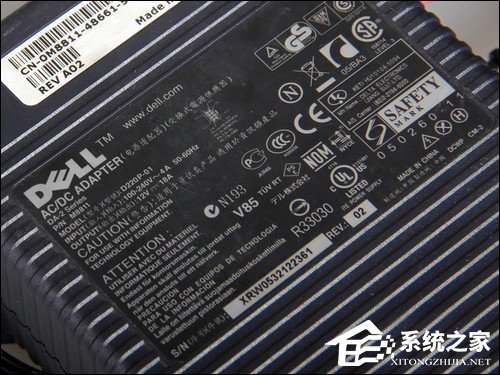

5. 这么大的电源有多少功率？可以看出，输出功率为12V 18A，计算时应为216W. 这对于我们的外部显卡就足够了！

使用Dell 216W电源

连接Expresscard

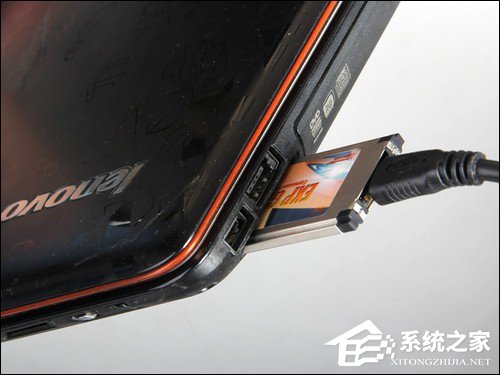

很长一段时间后，我还没说. 我们的Expresscard接口在哪里？该测试笔记本以我自己的Y460为例. 机身右侧E-sata接口下方是Expresscard接口！此外，EXP GDC设备还支持微型PCI-E. 许多机器都内置了此接口，有些是免费的. 您必须将其与mSATA接口区分开. 顺便说一句，如果您不需要无线网卡，则可以将其删除，因为普通的无线网卡是微型PCI-E接口.

好的，先组装硬件，然后进行系统设置.

品牌: Lenovo Notebook 6设置: 如何设置系统，注意很多细节

两个. 如何设置BIOS以使用外部图形卡？

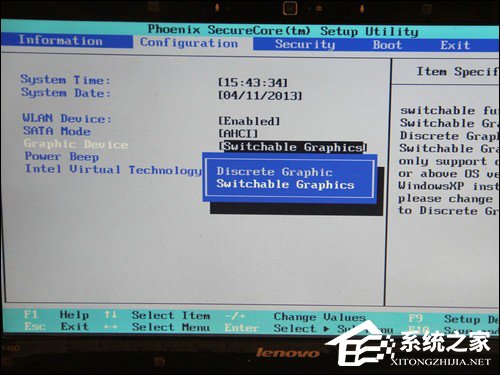

1. 连接所有电缆并打开电源后，就该启动机器了. 请注意，如果您的计算机与作者相同，则具有图形卡切换功能！记住要进入BIOS并打开图形卡切换功能！

修改BIOS信息

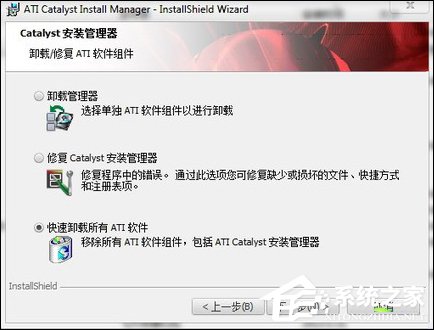

2. 在BIOS中设置后，保存并退出以进入系统. 首先，卸载原始独立显卡HD 5650的所有驱动程序，并注意卸载所有相关的ATI驱动程序！再次进入系统后，进入设备管理器，查看显示适配器，您会发现CPU自己的核心显示器和两个无法识别的独立显卡分别是GTX650Ti和原始的HD5650.

删除HD5650图形驱动程序

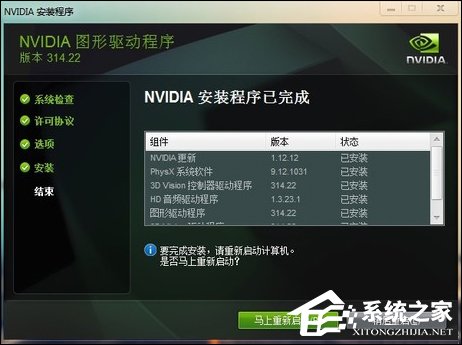

3. 下一步是安装GTX650TI驱动程序. 建议使用驱动程序向导来处理它，或者您可以自己下载N卡驱动程序. 驱动程序向导更加方便. 只需单击网络检测. 在这里还可以确定作者的机器是Lenovo Y460.

安装NV图形驱动程序

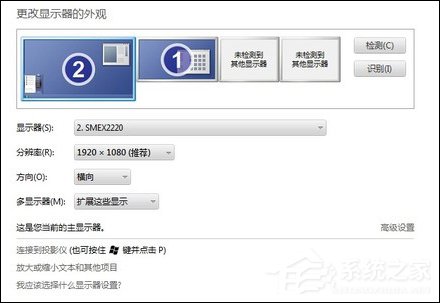

4. 重新启动并进入系统后，再次进入设备管理器，我们的外部图形卡已经被识别，NVIDIA GeForce GTX650 Ti BOOST！右键单击桌面以进入屏幕分辨率设置界面，然后单击“检测”以查看是否检测到连接到外部图形卡的外部屏幕！选择一个外接显示器，调整为1080P分辨率，然后选择下面的扩展选项！然后返回分辨率设置界面，然后单击“仅在2显示桌面”！也就是说，只能使用外部屏幕！

设置外部显示器

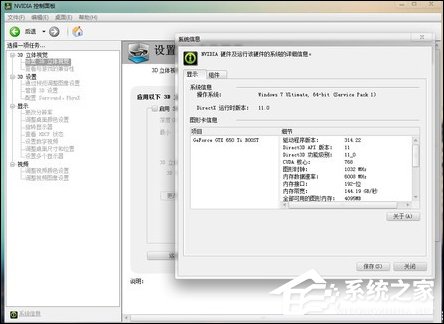

图形卡已被正常识别

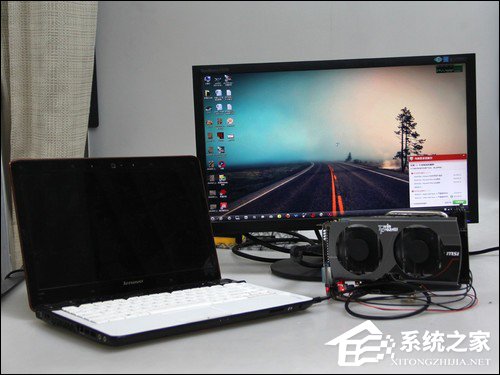

5. 通过外部图形卡，效果仅显示在外部监视器上，如下所示！同时，请记住在physx界面中将处理器设置为外部图形卡.

所有组装完成

摘要:

在成本方面，外置套件加显卡的整体成本在1500元左右，这不算低，如果您是对游戏要求不高的用户，则没有必要进行升级，或者直接选择对于台式机平台，对于大多数人来说，笔记本电脑的外接显卡更容易让人联想到游戏，而且使用程度也不高.

笔记本电脑的外部台式机图形卡实际上已在以前的Sony Z系列中实现. 困扰的问题是这次数据流的带宽问题也已经解决，但是在安装过程中遇到了一些问题. 笔记本可能会出现“拾取卡”情况. 当前，外部台式机显卡还不是很成熟，安装过程更加复杂，更适合具有一定动手能力的用户.

以上是接受笔记本计算机外部图形卡的详细方法. 从用户的角度来看，这种外部功能可以弥补用户笔记本电脑中显卡散热困难的问题.
