图1.22 用PNP三极管驱动继电器电路图(本人认为有二极管方向有错误)

与图1.21比较NPN三极管变为PNP三极管，电流方向、电压极性和继电器逻辑都应有所变化。当输入为0V时，三极管饱和，从而使继电器线圈有相当的电流流过，继电器吸合；相反，当输入为+VCC时，三极管截止，继电器释放。

元件参数

三极管：9012

继电器：DC12V，66.7mA，180Ω。

电路一：

有不少的设计采用这样的电路来驱动继电器，虽然同样能工作，但实际上这样做是不合理的，经过细致分析后会发现Q3根本就不能完全饱合的。

估且我们不算R1的阻值为多大，假设我们现在使Q1基极电流最大，取R1=0；当控制信号电压为0时，Q1 eb极的电压为0.7V,同样ec极电压也为0.7V，而9012的管子在完全饱合的情况下ec极电压应为0.2V。很显然该管工作在非完全饱合状态；继电器上最大限度也只能获得11.3V的电压。

要想管子完全饱合，基极电流要足够大，那么基极需要电压为-0.7V以下。

电路二：

再来看看该电路

当控制端电压为0时，Q1基极电压为（12-0.7=11.3V）,改变R1的大小便可改变基极电流，当基极电流足够大时，三极管饱合。

为了验证以上的分析，我们搭了一个电路，R1取4.7K，此时基极电流为2.4ma，测得Q1 ec电压为0.2V,继电器两端电压为11.8V。

注意：R1的取值不能太小，要保证基极电流在安全范围，也不能太大，要保证三极管能完全饱合，这个可以通过电压和电阻算出来。

第一种电路能工作，那是因为继电器有较宽的电压范围，有时它欠电压也能勉强工作，但状况是不稳定的，因此我们在设计时不建议采用这种方式。

正确的电路应该是电路二，正确的连接方式，大小合适的基极电阻才能保证设计的合理和稳定性。

最后注明一下，本次实验采用的12V继电器，因此该电路的控制极不能直接用单片机IO口驱动，否则会关不断。若选用5V继电器则可以，原理同上一样。

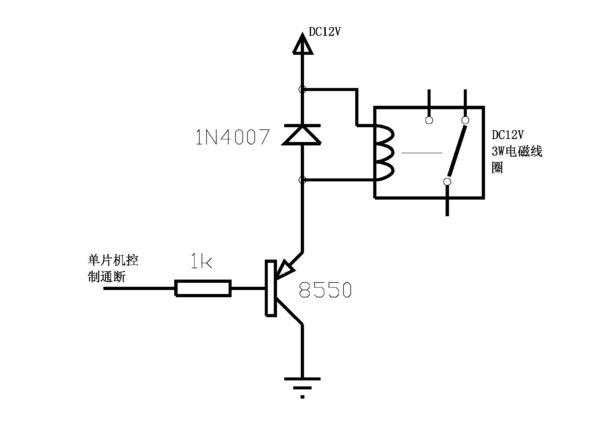

程序编好后，单片机控制通断的时候，基极与接地点之间有电压变化，说明基极正常。但电磁线圈一直不工作。测得8550的E，C之间电压为12v正常，但基极在通断过程中，ec 之间电压一直为12V不变。

请指点迷津。万分感谢。

这个电路不正确。这是个射极输出电路，单片机的输出0-5V，所心继电器上的电压大约是11-6V。

应改成集电极输出。+12V接E，继电器一端接C另一端接地，在基极上再串一个7V的稳压二极管（最好的基极与+12V间加一个发射结电阻。

非常感谢，我现在用5v的继电器，三极管改为a1015,ok了。

51单片机+PNP三极管（9012）+继电器

问题：三极管C和E的哪一极接负载？比如继电器？两种方法有区别吗？

?

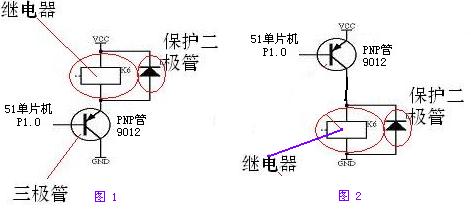

答案：加C极还是E极是有区别的，而且是很大区别。 所遇问题描述： 今天想做一个51单片机通过三极管驱动继电器，然后通过继电器控制小车的一个东东。由于以前做过单片机控制继电器的东东（以前是用2003驱动的继电器），所以就没把这个当回事，感觉是小菜，想都没想就按图1设计的电路。 开始调试遇到了问题：当继电器没有带负载的时候，还一切正常。td62003ap但是，当继电器与小车电机连上之后，就只能控制闭合，不能控制断开了。百思不解，最后改成图 2，立马调试成功了。 分析原因：主要从半导体结构上看，晶体管的C极面积最大，适合加载较大电流；而发射极回路中有电流负反馈作用，实际上加于发射结上的电压和电流都比较小，三极管是工作于放大区而不是期望的饱和区，这样在CE之间会产生较大管压，能量较多地损耗在三极管上，而负载实际上得不到足够的电压。这种情况还有个很大的隐患，一般像电机这类的重负载，其线圈电阻往往很小，这样就导致了三极管IE(约等于Ic) 电流过大，此时如管压也很大，按照三极管耗散功率计算公式，Pc=Ic*Vce，也会很大，很可能突破最大管耗Pcm，直接现象就是三极管急剧发烫甚至瞬间烧毁。 策略：所以不管什么型号的三极管或者场效应管，加负载的时候一定要加在集电极或者漏极上，这是也是接口设计中的一个基本原则。

大学模拟电子的课程里面肯定讲到了三极管、晶体管的应用。什么放大倍数，推挽输出、共基极放大电路、共射放大电路等等。现在想起来还是头晕，其实我自始至终都不怎么会用上面说的那些电路。

工作好几年，三极管用的最多的，其实是开关电路。下面分别介绍PNP型和NPN型的三极管。先说PNP型的三极管，常用的型号有9012，8550等等。如何使用呢，如下图：

FM是一个蜂鸣器，8550是一个PNP型的三极管，C端接地，B端由单片机控制，E端通过FM接VCC。根据箭头的方向，E端高电压的时候，当B端也是高电压，那么E和C之间是断开的，当B端是低电压，那么E和C直接导通，实现开关的作用。简单的技巧：三极管上箭头所在方向的二极管，只要二极管正向导通，那么三极管上下就能导通。

NPN的三极管也是同样的道理，这里不做过多解释。

这里可以看到，三极管用作开关管的时候非常简单，根本不会涉及到任何所谓的公式、放大倍数计算等等。
