继电器驱动电流一般需要20-40mA或更大，线圈电阻100-200欧姆，因此要加驱动电路

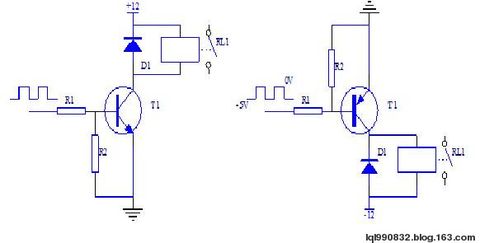

1.晶体管用来驱动继电器，必须将晶体管的发射极接地。具体电路如下：

NPN晶体管PNP晶体管

NPN晶体管驱动时：当晶体管T1基极被输入高电平时，晶体管饱和导通，集电极变为低电平，因此继电器线圈通电，触点RL1吸合。

当晶体管T1基极被输入低电平时，晶体管截止，继电器线圈断电，触点RL1断开。

PNP晶体管驱动电路目前没有采用，因此在这里不作介绍。

1.2电路中各元器件的作用：

晶体管T1可视为控制开关，一般选取VCBO≈VCEO≥24V，放大倍数β一般选择在120～240之间。。电阻R1主要起限流作用，降低晶体管T1功耗，阻值为2 KΩ。电阻R2使晶体管T1可靠截止，阻值为5.1KΩ。二极管D1反向续流，抑制浪涌，一般选1N4148即可。td62003ap

2集成电路2003驱动继电器

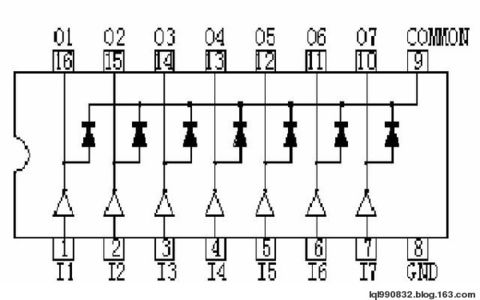

左图1～7是信号输入（IN），10～16是输出信号（OUT），8和9是集成电路电源。右图是集成块内部原理图。

2.1 工作原理简介

根据集成电路驱动器2003的输入输出特性，有人把它简称叫“驱动器”“反向器”“放大器”等，现在常用型号为：TD62003AP。当2003输入端为高电平时，对应的输出口输出低电平，继电器线圈通电，继电器触点吸合；当2003输入端为低电平时，继电器线圈断电，继电器触点断开；在2003内部已集成起反向续流作用的二极管，因此可直接用它驱动继电器。

2.2检修判断2003好坏的方法非常简单，用万用表直流档分别测量其输入和输出端电压，如果输入端1～7是低电平（0V），输出端10～16必然是高电平（12V）；反之，如果输入端1～7是高电平（5V），输出端10～16必然是低电平（0V）；否则，驱动器已坏。

测试条件：1.待机；2.开机。

测试方法：将万用表调至20V直流档，负表笔接电控板地线（7812稳压块散热片），正表笔分别轻触2003各脚。

继电器线圈需要流过较大的电流（约50mA）才能使继电器吸合，一般的集成电路不能提供这样大的电流，因此必须进行扩流，即驱动。

图1.21所示为用NPN型三极管驱动继电器的电路图，图中阴影部分为继电器电路，继电器线圈作为集电极负载而接到集电极和正电源之间。当输入为0V时，三极管截止，继电器线圈无电流流过，则继电器释放（OFF）；相反，当输入为+VCC时，三极管饱和，继电器线圈有相当的电流流过，则继电器吸合（ON）。

图1.21 用NPN三极管驱动继电器电路图

当输入电压由变+VCC为0V时，三极管由饱和变为截止，这样继电器电感线圈中的电流突然失去了流通通路，若无续流二极管D将圈两端产生较大的反向电动势，极性为下正上负，电压值可达一百多伏，这个电压加上电源电压作用在三极管的集电极上足以损坏三极管。故续流二极管D的作用是将这个反向电动势通过图中箭头所指方向放电，使三极管集电极对地的电压最高不超过+VCC +0.7V。

图1.21中电阻R1和R2的取值必须使当输入为+VCC时的三极管可靠地饱和，即有。

例如，在图1.21中假设Vcc = 5V，，，则有。

而

则

若取，则。为了使三极管有一定的饱和深度和兼顾三极管电流放大倍数的离散性，一般取左右即可。

若取，当集成电路控制端为+VCC时，应能至少提供1.2mA的驱动电流（流过R1的电流）给本驱动电路，而许多集成电路（例如标准8051单片机）输出的高电平不能达到这个要求，但它的低电平驱动能力则比较强（例如标准8051单片机I/O口输出低电平能提供20mA的驱动电流(这里说的是漏电流)），则应该用如图1.22所示的电路来驱动继电器。
