NFC 恩智浦 NXP 67T05

WIFI 模块 村田 KM5D18098

IMU 6轴惯性测量单元 STMicroelectronics LSM6DS3

PMI 高通 PM8996

气压计 意法半导体 STMicroelectronics LPS25HB

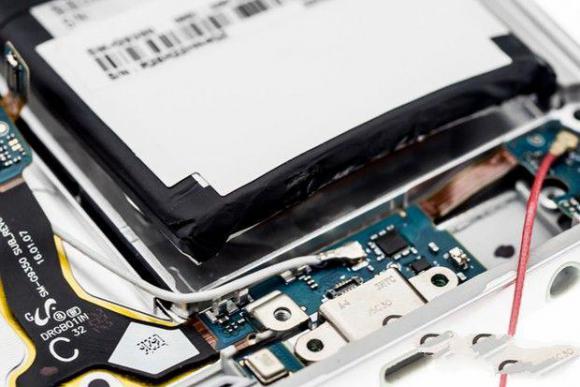

Step 9 取下耳机座 & Micro-USB

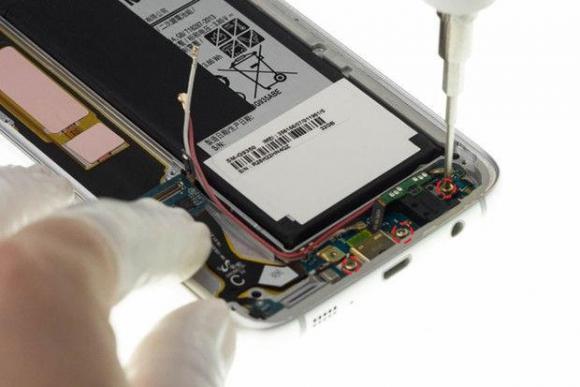

▲拧下耳机座 & Micro-USB 上 3 颗十字「短」螺丝，并取下耳机座 & Micro-USB。

▲耳机座

耳机孔有加硅胶圈防水。

Step 10 取下「环境光 & 距离传感器 & 充电指示灯」组件

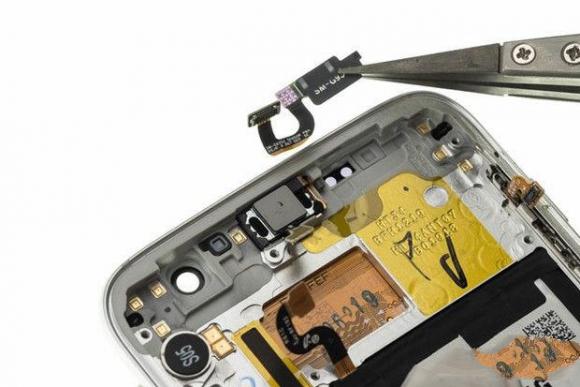

▲取下「环境光 & 距离传感器 & 充电指示灯」组件。

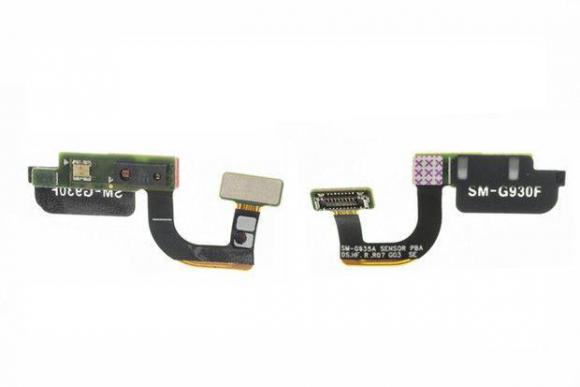

▲「环境光 & 距离传感器 & 充电指示灯」组件

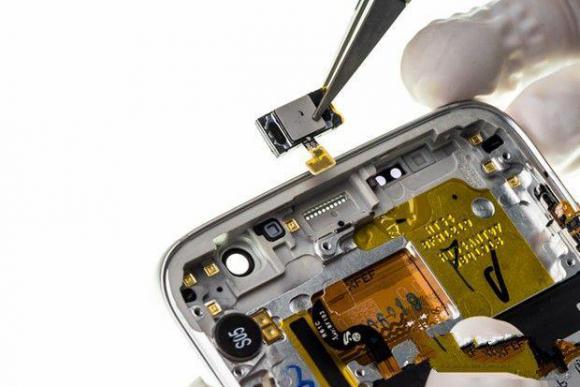

Step 11 取下听筒

▲取下听筒。

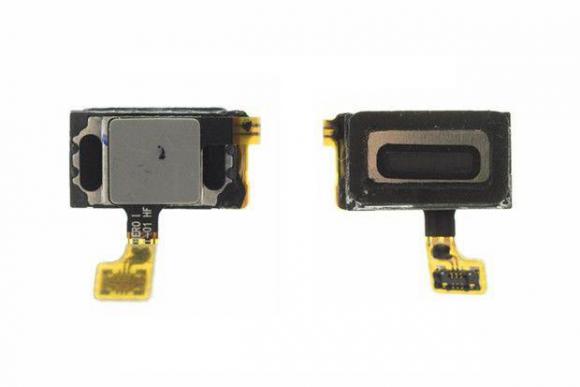

▲听筒规格为 1207，T 本体 = 2.3 mm， 采用 BTB 连接。

Step 12 振动马达拆解

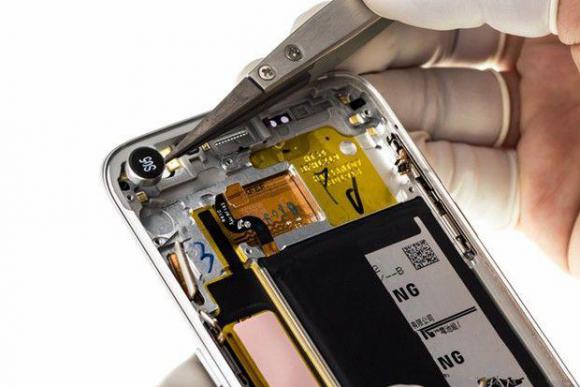

▲马达采用双面胶固定，需用热风对振动马达加热后取下。

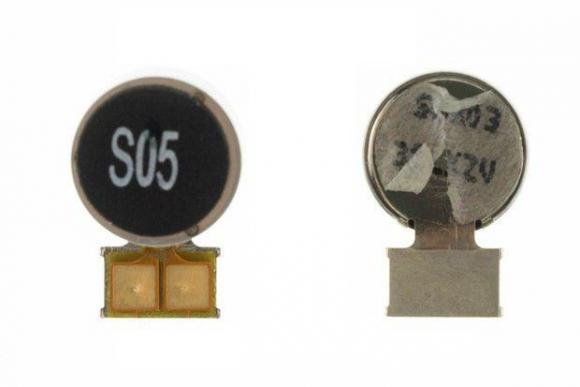

▲马达为扁平转子振动马达规格为 0832 ，采用双面胶固定，使用弹片连接。

Step 13 取下「侧键 FPC 组件」

▲取下「侧键 FPC 组件」。

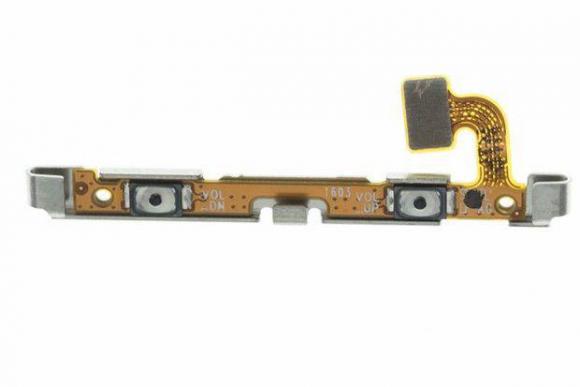

▲「侧键 FPC 组件」

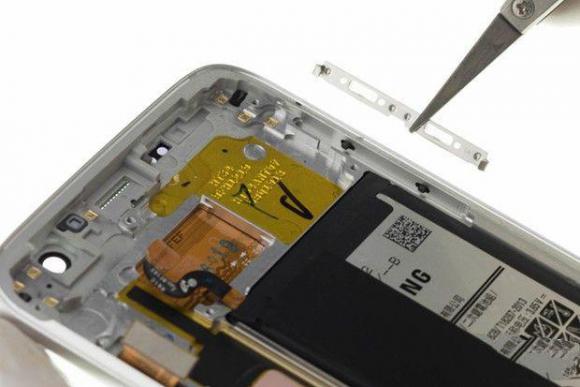

▲取下键帽固定钢片。

固定钢片上有贴侧键孔防水硅胶垫片。同时，其作为侧键击点使用。侧键补强钢片与键帽固定钢片采用互相配合挤压的方式固定。

▲取下侧键键帽。

▲侧键功能模组一共有三个部分组成

「侧键 FPC 组件」、键帽固定钢片、键帽。

Step 14 取下电池

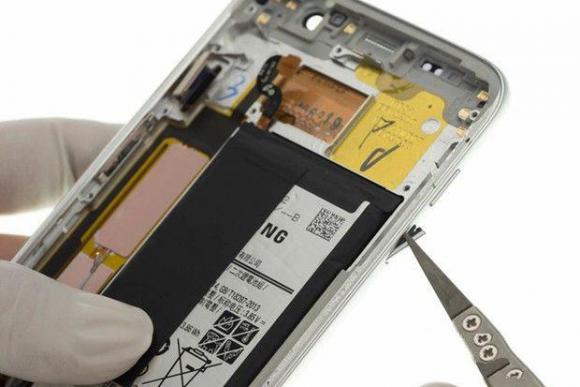

▲三星S7 edge 的电池采用双面胶固定较难拆卸，需使用撬棒辅助拆卸。

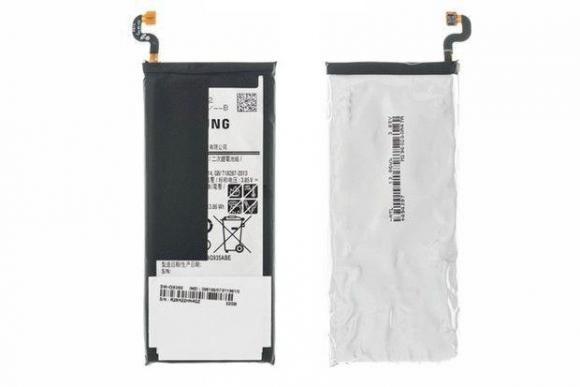

▲三星 S7 edge 的电池额定容量为 3600 mAh， 标称电压为 3.85V ，充电限制电压为 4.4V。

Step 15 分离前壳与屏幕组件

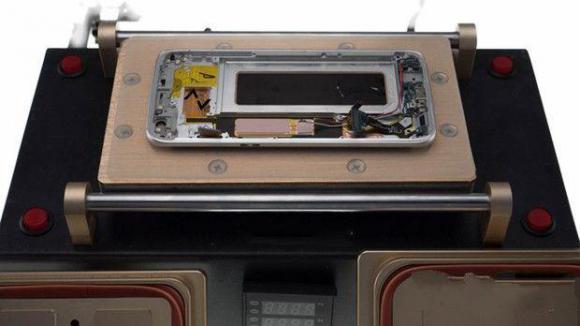

▲使用屏幕分离机加热「前壳组件」分离前壳与屏幕组件。

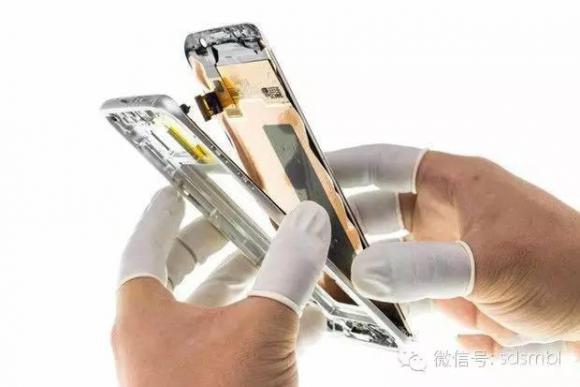

▲分离前壳和屏幕组件。

▲前壳正面。

前壳与屏幕组件使用了一圈完整的泡棉胶进行固定保证了此处的防尘防水性能。

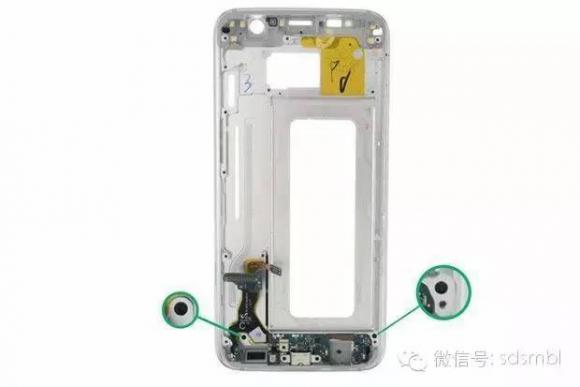

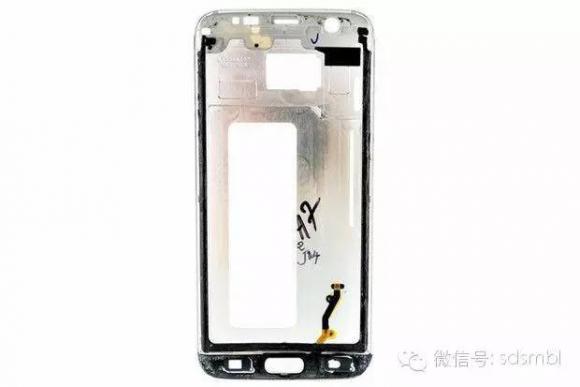

▲前壳背面

绿色放大位置可以清晰可见开孔，因开孔位置位于屏幕泡棉胶粘贴位置，里面有黑色固体胶填充，保证此处的防尘防水不受影响。

Step 16 取下副板

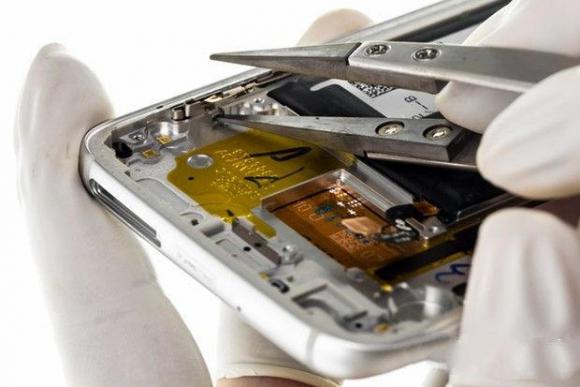

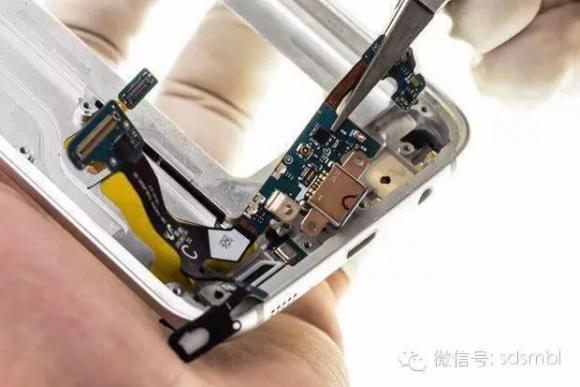

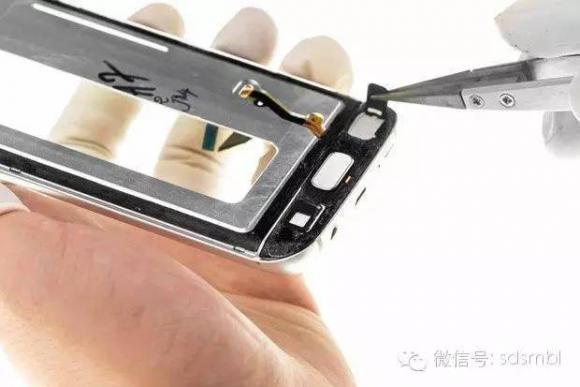

▲用镊子分别掀起两侧触摸按键 FPC。

▲取下副板组件。

副板为软硬结合板。

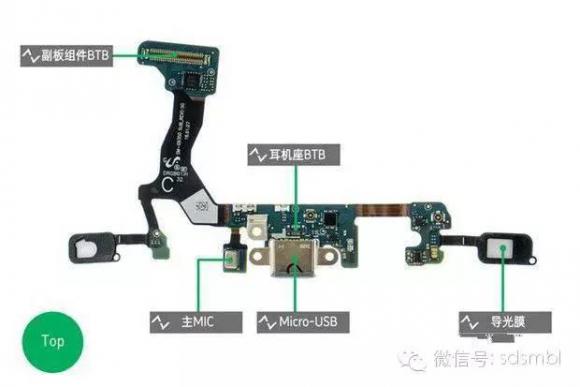

▲副板 Top

两侧触摸按键功能做在导光膜下方 FPC 上。

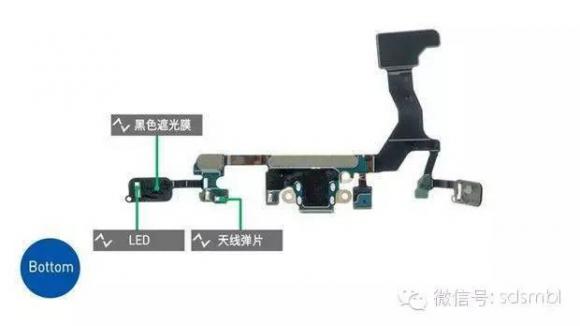

▲副板 Bottom。

Step 17 取下指纹识别模块

▲分离指纹识别模块。

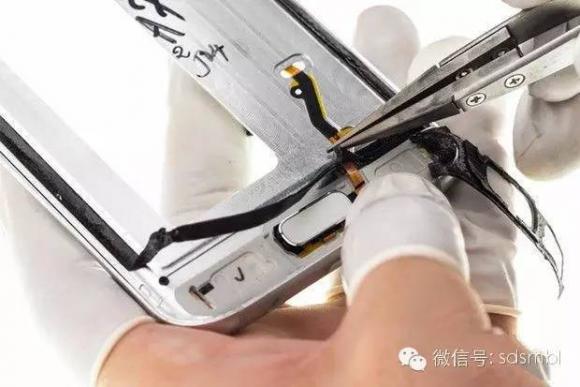

指纹识别模块连接线被双层泡棉胶夹在中间，需要挑开双层泡棉胶。

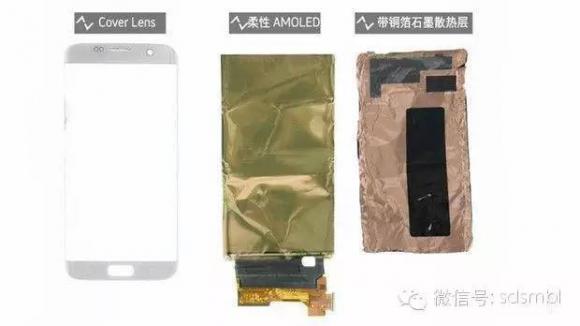

▲分离屏幕。

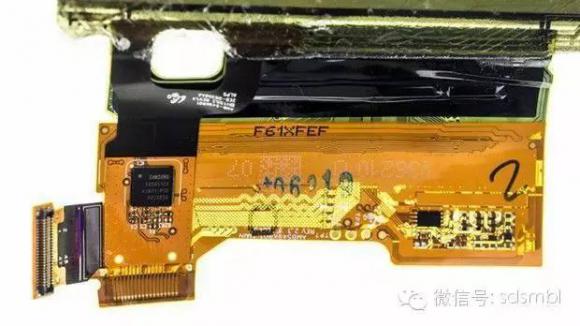

▲屏幕触摸 IC 型号为 S6SA552X

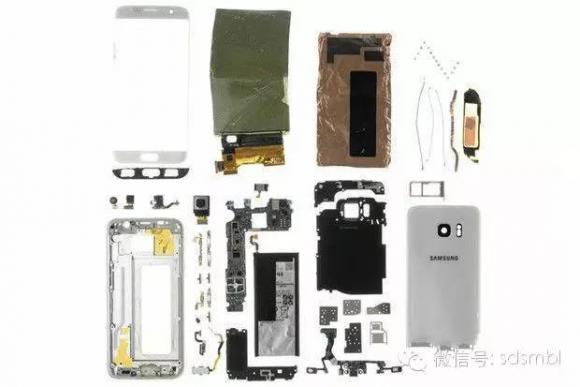

三星S7 Edge拆机全家图

三星S7 Edge内部结构分析要点：

三星S7 edge 延续了S6 edge 的双面玻璃、双曲面屏幕、圆润金属边框的经典设计产品辨识度极高。Galaxy S7 edge 相对 Galaxy S6 edge 变得更加贴手、舒适，没有了 S6 edge 那种严重的割手感，这得益于后盖玻璃由 S6 edge 平面改为周围微弧的设计，同时，Galaxy S7 edge 屏幕 COVER LENS 在 S6 edge 仅有左右两侧曲面设计基础上增加了上下也为曲面的设计，视觉冲击力更大。

三星S7 edge拆解难度系数：8（高难度拆解级别）

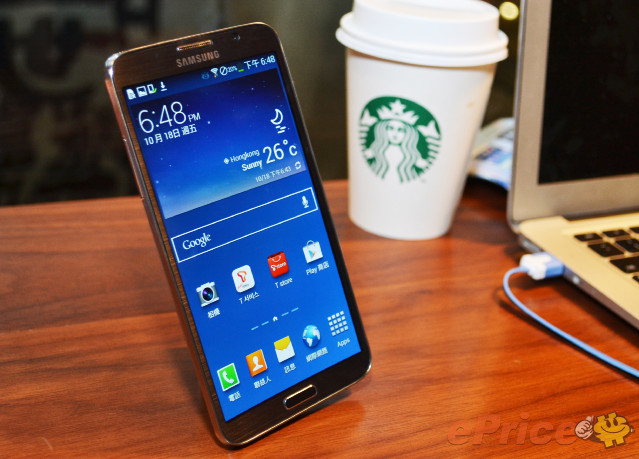

如今智能机创新似乎进入了死胡同，手机太需要三星这种与众不同的创新设计，来独领风骚。Galaxy S7 edge 之所以有现在惊艳的外观设计，无不跟 Samsung 的曲面屏幕发展进步有关。说白了，没有前面失败的设计，怎么能有今天的成就呢？ Galaxy Round 是 Samsung 的首款曲面屏幕手机——屏幕「内凹」设计。Galaxy Round 一面世就在行业内激起千层浪，不过很快又风平浪静。「内凹」设计仅能用新颖、独特来形容，并未给用户日常使用带来多大的改善。对此郭台铭曾经调侃三星——「我无法理解一款手机竟然是为消费者屁股设计的」。
