最近网络上有个别媒体开始拆解三星的最新旗舰Galaxy S7 edge，这款被公认为目前最时尚科技的手机之一，有许多令国产手机羡慕不已的优势，比如目前最高等级的IP68三防特性，时尚超前的双曲面侧屏等。如果拿到这部手机，一般使用者还是真的不舍得拆开，但媒体就是任性，准备好工具就开拆。

▲三星S7 Edge拆机所需工具

「螺丝刀」、「镊子」、「撬棒」、「吸盘」、「撬片」、「热风」。

Step 1 移除「卡托」

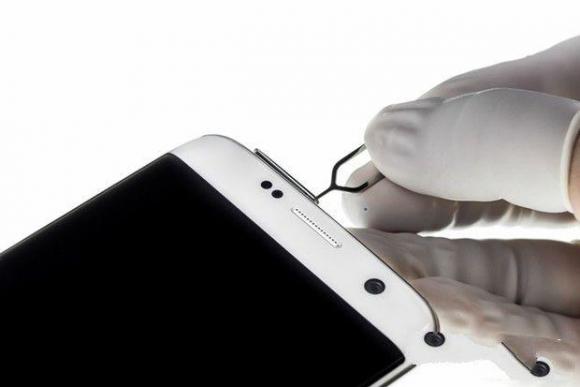

▲取出 SIM & T-card 卡托

▲拆卸下来的三星S7 Edge手机SIM与T-card 卡托特写

三星S7 Edge手机SIM与T-card 卡托前端有做“T”型防呆设计，避免 SIM & T-card 卡托插反损坏内部 SIM 端子。同时， SIM & T-card 卡托有做防水防尘设计，采用模内注塑 & 双色注塑两种工艺，硅胶圈直接通过二次注塑成型的方式让防水性能更加突出。

Step 2 分离「后盖」

▲在「后盖」玻璃四周使用热风加热 3 - 5 分钟。

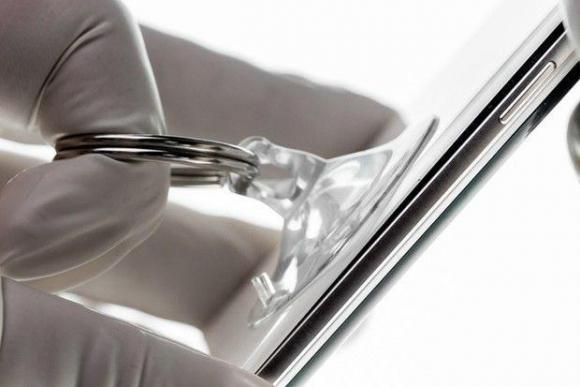

▲用吸盘从「后盖」上用力吸开一条缝。

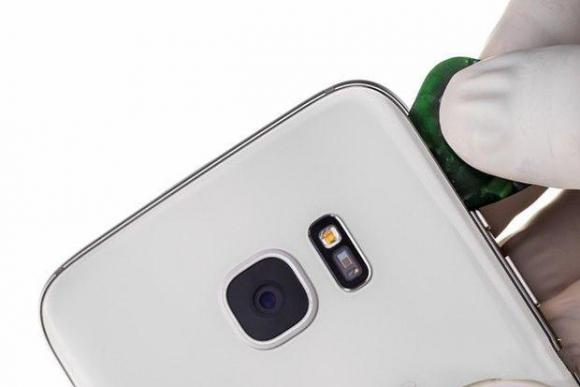

▲使用撬片迅速插入缝隙沿缝隙逐步撬开「后盖」。

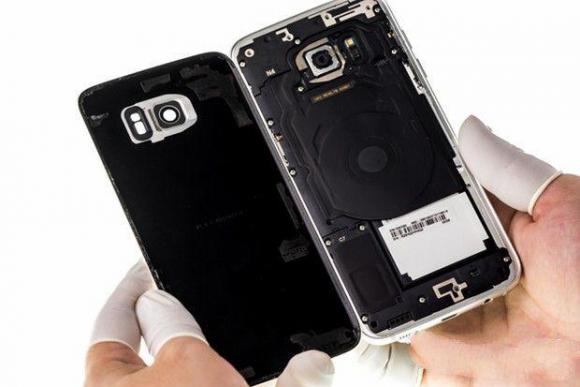

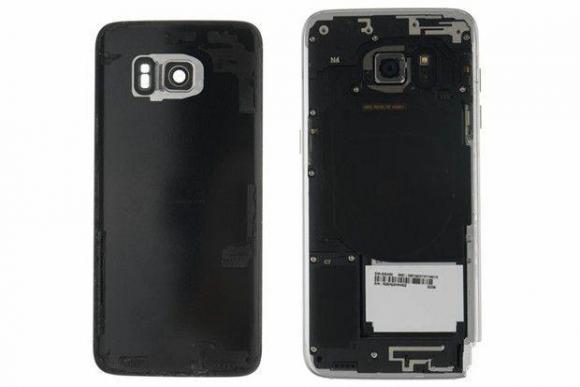

▲分离「后盖」和「前壳组件」

三星S7 edge「后盖」采用泡棉胶固定在「前壳组件」上。

▲拆开「后盖」内部较为整洁和美观。

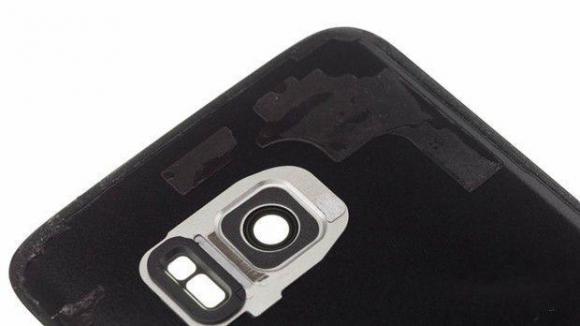

▲三星S7 edge「后盖」四周采用完整的泡棉胶密封，以达到防水&防尘效果。

Step 3 取下无线充电 & NFC 模块

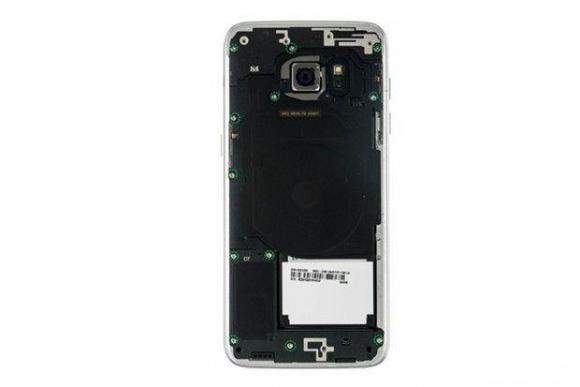

▲「前壳组件」内一共有 12 颗十字「长」螺丝。

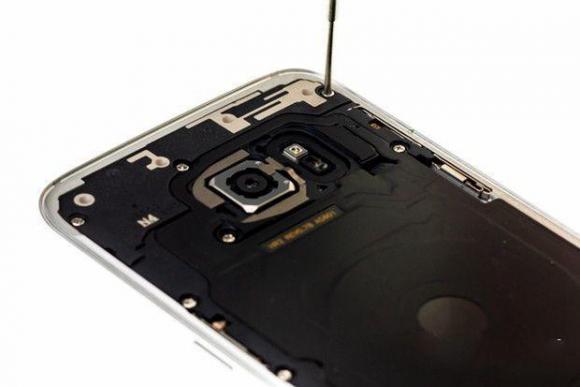

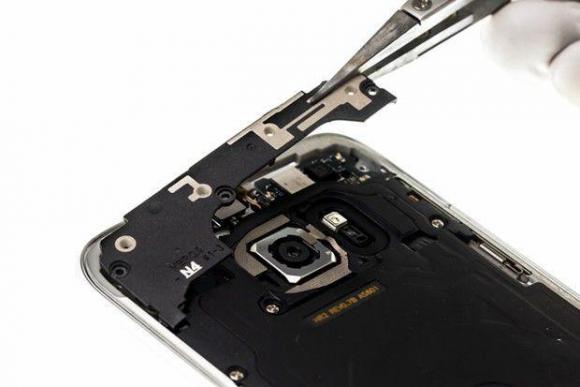

▲依次拧下顶部天线支架上的螺丝。

▲取下天线支架。

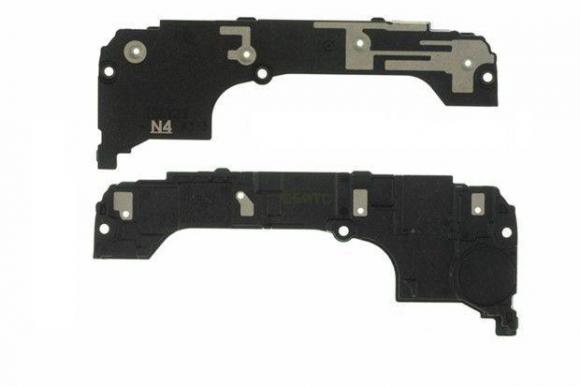

▲拆解下来的三星S7 Edge内部天线支架

天线采用 LDS 「Laser-Direct-structuring 激光直接成型技术」工艺。

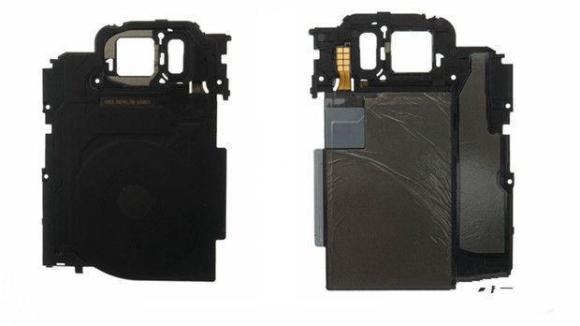

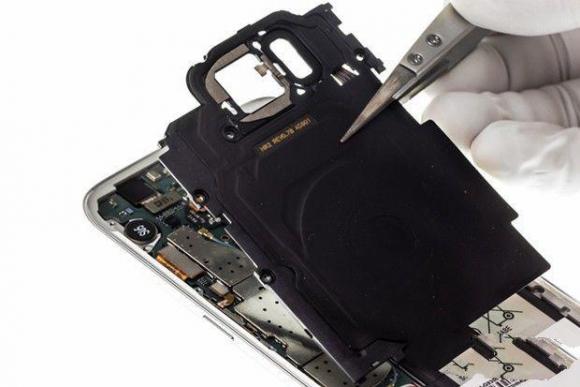

▲依次拧下无线充电 & NFC 模块上的固定螺丝，并取下无线充电 & NFC 模块。

▲无线充电 & NFC 模块采用弹片接触的连接方式。

Step 4 取下喇叭 BOX

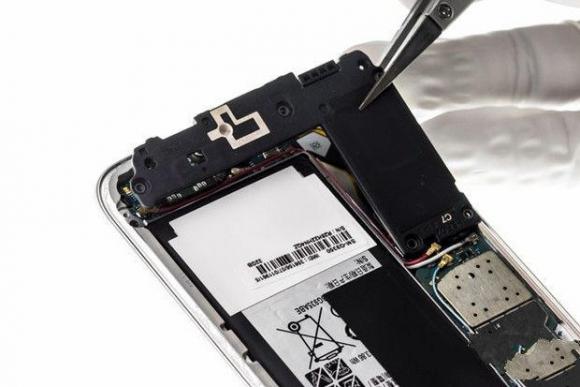

▲先拧下「喇叭 BOX」上的螺丝，再取下「喇叭 BOX」。

▲「喇叭 BOX」

三星S7 edge喇叭采用侧出音的方式，表面贴有石墨散热膜。同时，表面放置了主天线采用 LDS 工艺。

Step 5 断开 BTB

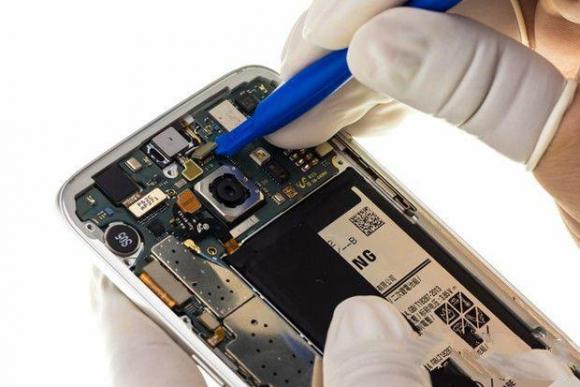

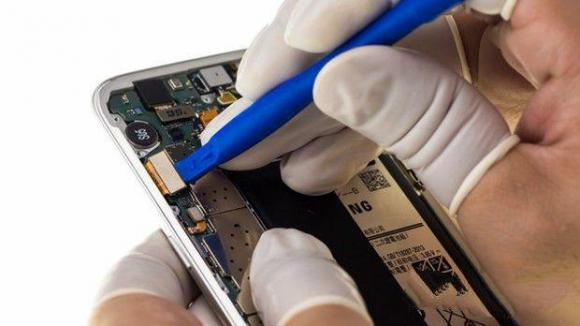

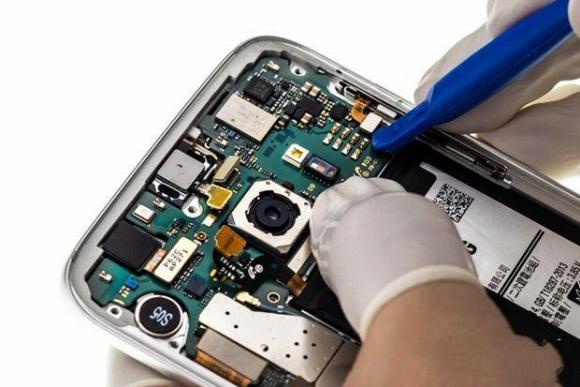

▲断开电池 BTB 「Board to Board 板对板连接器」。

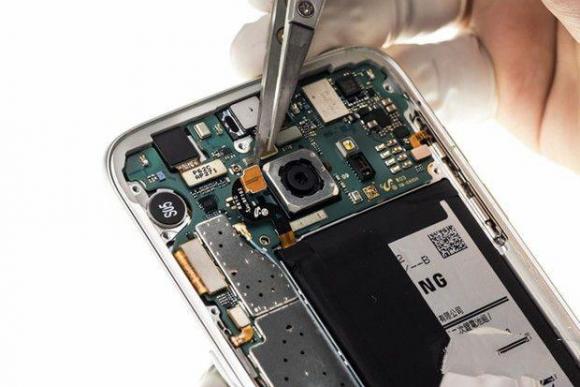

▲断开「前 CAM」BTB 。

▲断开听筒和「环境光 & 距离传感器 & 充电指示灯」 BTB。

▲断开屏幕 BTB。

▲断开侧键 BTB 。

Step 6 取下「前 CAM」

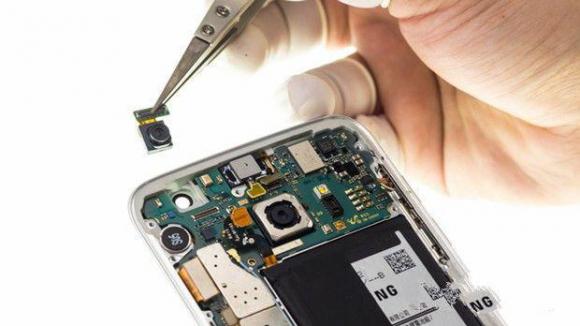

▲取下 「前 CAM」。

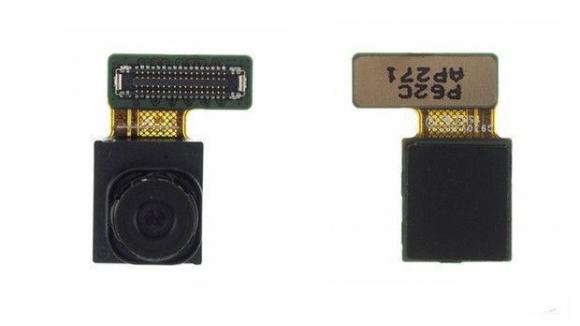

▲三星S7 Edge「前 CAM 」拥有 500 万像素，型号为 S5K4E6XP ，单像素面积 1.34 μm。

Step 7 取下主板

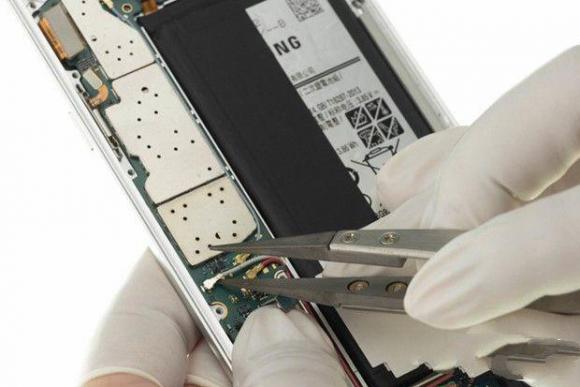

▲断开 RF 连接头，挑起同轴线。

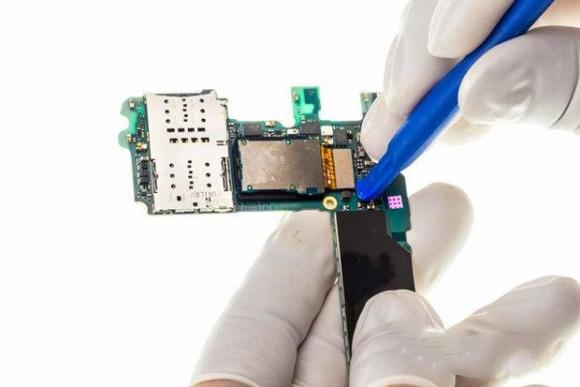

▲断开副板 BTB。

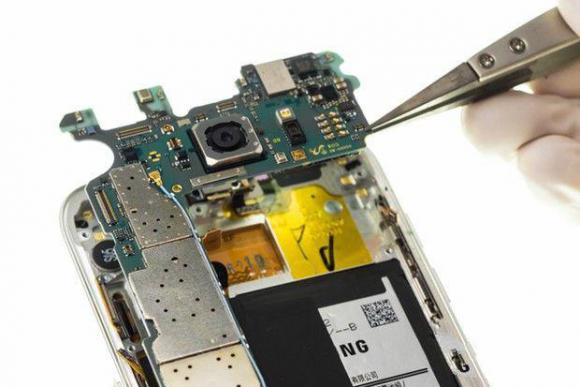

▲取下主板。

Step 8 取下 「后 CAM 」

▲断开 「后 CAM 」BTB ，并取下 「后 CAM 」。

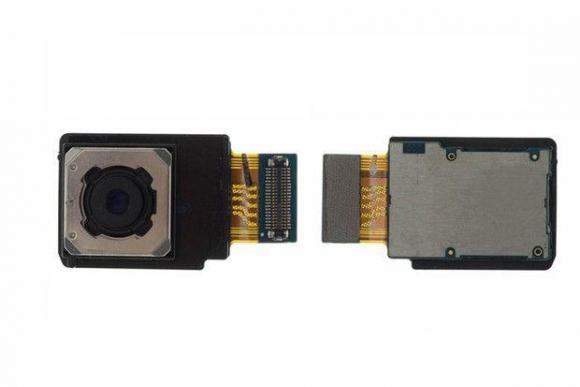

▲图为拆解下来的三星S7 Edge后置特写。

1200 万像素 ，拥有 1.4μm 的单像素面积，支持「双像素相位对焦」， 并且使用了意法半导体 K2G2IS 陀螺仪。

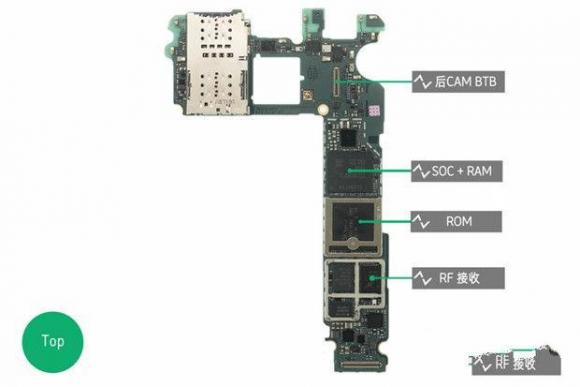

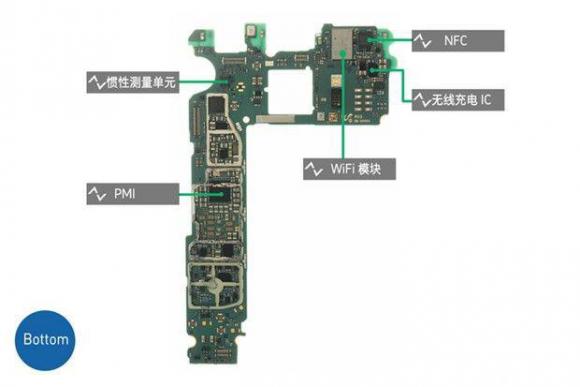

下面是三星S7 Edge主板上集成的核心芯片特写，如图。

SOC 高通 骁龙 820

RAM SK 海力士 H9KNNNCTUMU-BRNMH LPDDR4 4G RAM

ROM 三星半导体 KLUBG4G1CE 32 GB UFS2.0 MLC

RF 接收 SkyWorks SKY78042

无线充电 IC IDT IDT 9221 支持无线快充
