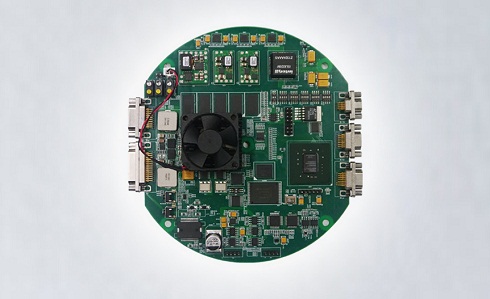

3 C6678 EMIF flash boot

3.1 core0加載

C6678的EMIF16加載是一種直接從Nor Flash(必須掛在CE2空間：0x70000000)加載core0的模式，不需要I2CEEPROM的參與，由Rom code初始化EMIF16接口，由於EMIF16外接Nor Flash是一種XIP器件，因此直接跳到Nor Flash的起始地址處開始執行。

為了將Nor Flash中的代碼搬移到C6678的core0的L2SRAM中，需要在core0的待加載工程中編寫引導代碼，此引導代碼的作用就是將core0的代碼按段加載到內存中，最後跳到入口地址處開始執行。引導代碼放在L2 SRAM的前1KB空間，並燒寫到Nor Flash的前1KB空間，應用代碼放到1KB後麵，生成.out文件編寫轉化工具生成.dat文件，如圖2所示Nor Flash代碼格式：

3.2 core0加載其它核

在多核加載過程中，core0是主核，corel-core7是從核，由core0加載從核，具體步驟是：

1)上電後，core0完成程序加載，並跳到入口地址開始執行程序。

2)在core0主程序中.core0從Nor Flash中讀取corel的代碼，並按段加載到core1的L2 SRAM，然後將core1程序的入口地址寫到core1的BOOT_MAGIC_ADDRESS，最後向core1發送IPC中斷，其它核的加載過程一樣。各個核的Nor Flash空間分配如表2所示。

在將c_int00地址寫到magic address時，注意需要確保寫的是全局地址，如當程序放在L2時，c_int00地址應該轉換為0x1n8xxxxx，其中n為coreID.

4 C6678 I2C boot

C6678的I2C boot是通過I2C總線讀取掛載在總線上的eepromm中的IBL讀取參數表配置RBL加載應用程序到的指定數據塊。可以操作主I2C模式或從模式，在主模式的DSP讀取帶有鏡像文件的I2C從設備。在從模式，DSP為I2C連接的從設備，主設備大多是另一個DSP或FPGA。

4.1 單核啟動模式

單核啟動包括：RBL、IBL、應用程序。對於I2C啟動，需要做的主要有4步：

1)編譯IBL：不同版本的IBL，其目錄下的內容有些差別。編譯IBL需要的工具有TI CGEN eompiler CGT_C6000_7.x和MinGW。

2)將編譯好的IBL寫到EEPROM中，並根據需要修改EEPROM中的IBL configuration table;

3)將應用程序寫到NOR FLASH或NAND FLASH中：

首先要編寫格式轉化工具，將CCS生成的應用程序拷貝到格式轉化工具中，將ELF格式的.out轉換成CCS格式的數據文件.dat，然後將該.dat寫到NOR FLASH或者NAND FLASH即可。

4)將撥碼開關撥到相應的啟動模式。C6678板卡NORboot的bootmode[]=101000100010000，NAND boot的bootmode[]=101010000010000。

4.2 多核啟動模式

多核啟動包括核內RBL、IBL、MAD、應用程序。

采用pre-link模式：在這種操作模式下的MAP工具為應用程序段做地址分配和調用pre-linker。這種模式適合使用在多核，是應用程序開發人員想要MAP工具協助地址分配，使多核應用之間的通用代碼共享。

MAD引導的多核裝載的過程有以下幾個步驟：

1)在啟動時候，DSP設備將運行ROM引導裝載程序，將加載並運行在i2c eeprom上載好的IBL。
