gallery3d_Android gallery 3D效果

你是否正在寻找关于gallery3d的内容？让我把最直接的东西奉献给你：

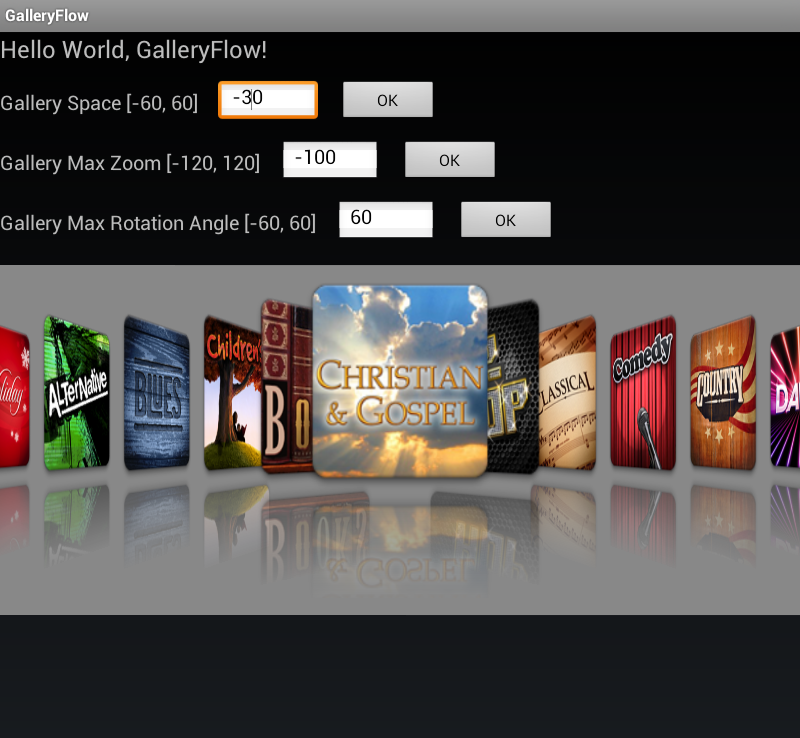

在看了iOS上面的CoverFlow后，感觉效果真的不错，就想在android上面实现一个，这个程序在网上参考了一此核心的代码，当然我添加了一些其他的东西，废话不多话，先看效果，不然就是无图无真相了。

其实实现这个效果很简单，下面作一个简单的介绍

一，创建倒影效果

这个基本思路是：

1，创建一个源图一样的图，利用martrix将图片旋转180度，。这个倒影图的高是源图的一半。

Matrix matrix = new Matrix(); // 1表示放大比例，不放大也不缩小。 // -1表示在y轴上相反，即旋转180度。 matrix.preScale(1, -1); Bitmap reflectionBitmap = Bitmap.createBitmap( srcBitmap, 0, srcBitmap.getHeight() / 2, // top为源图的一半 srcBitmap.getWidth(), // 宽度与源图一样 srcBitmap.getHeight() / 2, // 高度与源图的一半 matrix, false);

2，创建一个最终效果的图，即源图 + 间隙 + 倒影。

final int REFLECTION_GAP = 5; Bitmap bitmapWithReflection = Bitmap.createBitmap( reflectionWidth, srcHeight + reflectionHeight + REFLECTION_GAP, Config.ARGB_8888);

3，依次将源图、倒影图绘制在最终的bitmap上面。

// Prepare the canvas to draw stuff. Canvas canvas = new Canvas(bitmapWithReflection); // Draw the original bitmap. canvas.drawBitmap(srcBitmap, 0, 0, null); // Draw the reflection bitmap. canvas.drawBitmap(reflectionBitmap, 0, srcHeight + REFLECTION_GAP, null);4，创建LinearGradient，从而给定一个由上到下的渐变色。 Paint paint = new Paint(); paint.setAntiAlias(true); LinearGradient shader = new LinearGradient( 0, srcHeight, 0, bitmapWithReflection.getHeight() + REFLECTION_GAP, 0x70FFFFFF, 0x00FFFFFF, TileMode.MIRROR); paint.setShader(shader); paint.setXfermode(new PorterDuffXfermode(android.graphics.PorterDuff.Mode.DST_IN)); // Draw the linear shader. canvas.drawRect( 0, srcHeight, srcWidth, bitmapWithReflection.getHeight() + REFLECTION_GAP, paint);

二，扩展Gallery

扩展系统的gallery，我们需要重写两个方法，getChildStaticTransformation()和getChildDrawingOrder()，同时，要使这两个方法能被调用，必须执行如下两行代码，文档上面是有说明的。

// Enable set transformation. this.setStaticTransformationsEnabled(true); // Enable set the children drawing order. this.setChildrenDrawingOrderEnabled(true);

getChildDrawingOrder的实现

@Override protected int getChildDrawingOrder(int childCount, int i) { // Current selected index. int selectedIndex = getSelectedItemPosition() - getFirstVisiblePosition(); if (selectedIndex < 0) { return i; } if (i < selectedIndex) { return i; } else if (i >= selectedIndex) { return childCount - 1 - i + selectedIndex; } else { return i; } }

这里为什么要计算drawing order，因为从上图中看到，我们的效果是：中间左边的顺序是 0， 1， 2，右边的child覆盖左边的child，而在中间右边的顺序正好相反，左边的覆盖右边的，所以我们要重写这个方法，而gallery自身的实现，不是这种效果。

getChildStaticTransformation的实现

@Override protected boolean getChildStaticTransformation(View child, Transformation t) { super.getChildStaticTransformation(child, t); final int childCenter = getCenterOfView(child); final int childWidth = child.getWidth(); int rotationAngle = 0; t.clear(); t.setTransformationType(Transformation.TYPE_MATRIX); // If the child is in the center, we do not rotate it. if (childCenter == mCoveflowCenter) { transformImageBitmap(child, t, 0); } else { // Calculate the rotation angle. rotationAngle = (int)(((float)(mCoveflowCenter - childCenter) / childWidth) * mMaxRotationAngle); // Make the angle is not bigger than maximum. if (Math.abs(rotationAngle) > mMaxRotationAngle) { rotationAngle = (rotationAngle < 0) ? -mMaxRotationAngle : mMaxRotationAngle; } transformImageBitmap(child, t, rotationAngle); } return true; }

这个方法就是根据child来计算它的transformation（变换），我们需要去修改它里面的matrix，从而达到旋转的效果。根据位置和角度来计算的matrix的方法写在另外一个方法transformImageBitmap中实现。

transformImageBitmap()的实现

private void transformImageBitmap(View child, Transformation t, int rotationAngle) { mCamera.save(); final Matrix imageMatrix = t.getMatrix(); final int imageHeight = child.getHeight(); final int imageWidth = child.getWidth(); final int rotation = Math.abs(rotationAngle); // Zoom on Z axis. mCamera.translate(0, 0, mMaxZoom); if (rotation < mMaxRotationAngle) { float zoomAmount = (float)(mMaxZoom + rotation * 1.5f); mCamera.translate(0, 0, zoomAmount); } // Rotate the camera on Y axis. mCamera.rotateY(rotationAngle); // Get the matrix from the camera, in fact, the matrix is S (scale) transformation. mCamera.getMatrix(imageMatrix); // The matrix final is T2 * S * T1, first translate the center point to (0, 0), // then scale, and then translate the center point to its original point. // T * S * T // S * T1 imageMatrix.postTranslate((imageWidth / 2), (imageHeight / 2)); // (T2 * S) * T1 imageMatrix.preTranslate(-(imageWidth / 2), -(imageHeight / 2)); mCamera.restore(); }
这里，简单说明一个，

第一，先在Z轴上平称，其实就是得到一个缩放矩阵变换，我这里简写为 S。
