4.1 软件概要设计的基本任务

在软件需求分析阶段，已经搞清楚了软件“做什么”的问题，并把这些需求通过规格说明书描述了出来，这也是目标系统的逻辑模型。进入了设计阶段，要把软件“做什么”的逻辑模型变换为“怎么做”的物理模型，即着手实现软件的需求，并将设计的结果反映在“设计规格说明书”文档中，所以软件设计是一个把软件需求转换为软件表示的过程，最初这种表示只是描述了软件的总的体系结构，称为软件概要设计或结构设计。

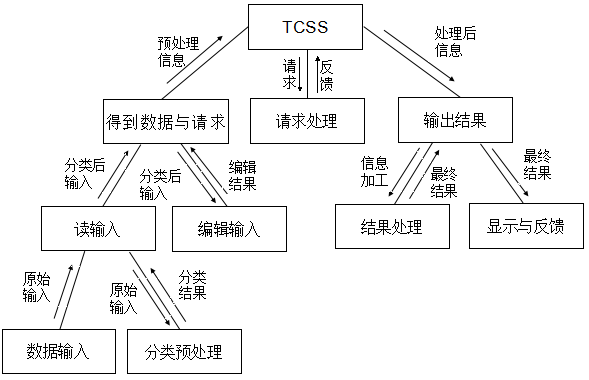

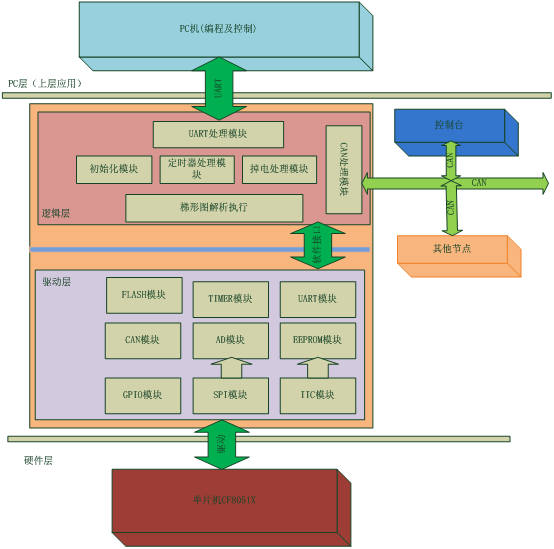

4.1.1 基本任务1. 设计软件系统结构(简称软件结构)

为了实现目标系统，最终必须设计出组成这个系统的所有程序和(文件)，对于程序，则首先进行结构设计，具体为：

(1)采用某种设计方法，将一个复杂的系统按功能划分成模块。

(2)确定每个模块的功能。

(3)确定模块之间的调用关系。

(4)确定模块之间的接口，即模块之间传递的信息。

(5)评价模块结构的质量。

根据以上内容，软件结构的设计是以模块为基础的，在需求分析阶段，已经把系统分成层次结构。设计阶段，以需求分析的结果为依据，从实现的角度进一步划分为模块，并组成模块的层次结构。软件结构的设计是概要设计关键的一步，直接影响到下一阶段详细设计与编码的工作软件系统的质量及一些整体特性都在软件结构的设计中决定。

2.数据结构及设计

对于大型数据处理的软件系统，除了控制结构的模块设计外，数据结构与设计也是很重要的。

(1)数据结构的设计

逐步细化的方法也适用于数据结构的设计。在需求分析阶段，已通过数据字典对数据的组成、操作约束、数据之间的关系等方面进行了描述，确定了数据的结构特性，在概要设计阶段要加以细化，详细设计阶段则规定具体的实现细节。在概要设计阶段，宜使用抽象的数据类型。软件概要设计说明软件概要设计说明

(2)的设计

的设计指数据存储文件的设计，主要进行以下几方面设计:

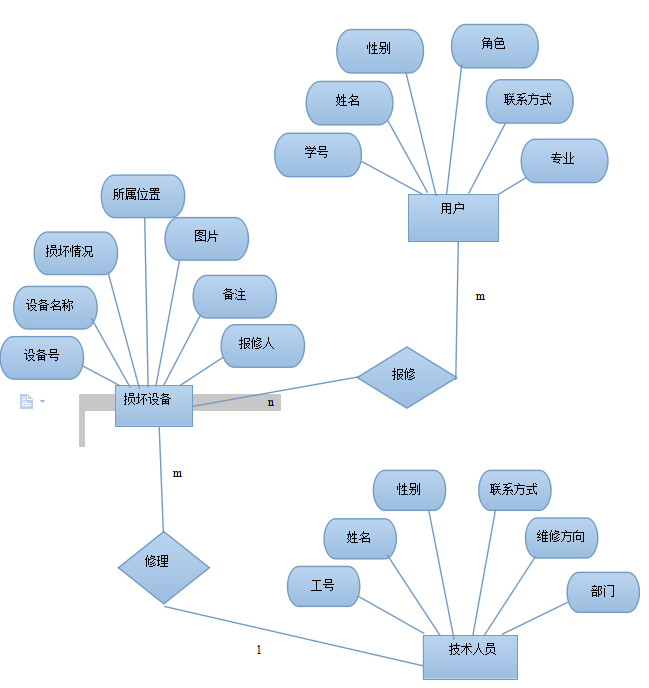

①概念设计。在数据分析的基础上，采用自底向上的方法从用户角度进行视图设计，一般用ER模型来表示数据模型，这是一个概念模型。

②逻辑设计。ER模型或IDEFlx模型是独立于管理系统(DBMS)的，要结合具体的DBMS特征来建立的逻辑结构，对于关系型的DBMS来说将概念结构转换为数据模式、子模式并进行规范，要给出数据结构的定义，即定义所含的数据项、类型、长度及它们之间的层次或相互关系的表格等等。

③物理设计。对于不同的DBMS，物理环境不同，提供的存储结构与存取方法各不相同。物理设计就是设计数据模式的一些物理细节，如数据项存储要求、存取方式、索引的建立。

3.编写概要设计文档

文档主要有：

(1)概要设计说明书。

(2)设计说明书，主要给出所使用的DBMS简介、的概念模型、逻辑设计、结果。

(3)用户手册，对需求分析阶段编写的用户手册进行补充。

(4)修订测试计划，对测试策略、方法、步骤提出明确要求。

4.评审

对设计部分是否完整地实现了需求中规定的功能、性能等要求，设计方案的可行性，关键的处理及内外部接口定义正确性、有效性，各部分之间的一致性等等都一一进行评审。

4.1.2 软件概要设计说明书的主要内容概要设计说明书是概要设计阶段结束时提交的技术文档，按国标GB8576-88的“计算机软件产品开发文件编制指南”规定，软件设计文档可分为“概要设计说明书”、“详细设计说明书”、“设计说明书”。
