【摘要】本文介绍了TMS320C54x系列DSP的存储结构，详细讨论了存储器和存储空间的映射关系，分析了存储空间的配置方法，并结合实例给出了C5410型DSP的存储器映射关系和链接配置文件。tms320c54x

【关键词】DSP；存储器；存储空间；映射；链接配置文件

1.引言

根据应用设计的需求，对DSP可用存储空间的分析和配置是开发过程的第一步，也是设计者需要考虑的关键问题，因此，存储空间分配的好坏不仅关系到开发设计的成败，而且反映了一个DSP程序员的水平和经验。对于DSP，我们总是遇到这样的两个名词，存储器（RAM、ROM、EPROM和FLASH等）和存储空间（程序存储空间、数据存储空间和I/O存储空间）。而这两个名词又总是阻碍着DSP设计者前进的脚步，使之望而却步。为此，本文首先探讨存储器和存储空间的映射关系的问题。同时，由于DSP的广泛应用，程序代码不断地增大，这就涉及到本文要探讨地第二个问题，如何合理地配置DSP的存储空间，使之更好地利用DSP地内部资源，并以C5410型DSP为例，给出了存储空间配置的CMD文件。

2.C54x系列DSP的存储结构

C54x系列DSP一般有192K字的存储空间，分为三个相互独立可选择的空间：64K字的程序存储空间、64K字的数据存储空间和64K字的I/O存储空间[1]。其中程序存储空间存放待执行的指令和执行过程中所需要的系数表（数学用表，常数），可使用片内或片外的RAM、ROM或FLASH等来构成；数据存储空间存放指令执行过程中产生的数据，可使用片内或片外的RAM和ROM来构成；I/O存储空间提供与外部存储器映射的接口，也可以作为外部数据存储空间使用。

C54x系列DSP片内都有随机存储器（RAM）和只读存储器（ROM），而RAM又分为两种类型：DARAM（双访问RAM，每个机器周期可以访问2次）和SARAM（单访问RAM，每个机器周期只能访问1次）。

3.存储器和存储空间的映射关系

3.1 片内存储器映射

针对存储器和存储空间两个不同的概念，本节详细分析C54x系列DSP的片内存储器的映射关系。

C54x通过处理器工作方式的状态寄存器（PMST）中的3个状态位，来选择片内存储器作为程序空间或数据空间。这3个状态位是：

（1）MP/MC位，决定是否使能片内ROM。MP/MC=0，片内ROM使能，映射到程序空间；MP/MC=1，则片内ROM不使能，此时将不会用到DSP的自引导程序。系统仅在复位时采样一次MP/MC引脚，并将引脚值传递给MP/MC位，而复位后便可通过软件设置MP/MC位来禁止或使能片上ROM。在使用开发程序时，需要将MP/MC置为1，此时DSP处于微处理器方式，应用程序通过TI公司的DSP开发软件CCS（Code Composer Studio）写入程序存储区；在DSP脱机运行时，需要将MP/MC清0，此时DSP处于微计算机方式，DSP在上电或复位后，其片内ROM中的自举加载程序将会首先自动运行，将用户程序代码移入程序空间后，再将控制权交给用户代码[3]。

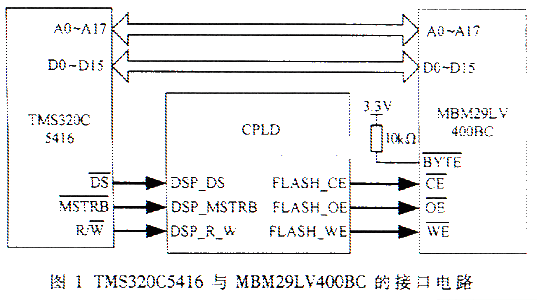

（2）OVLY位。OVLY=1，则片内RAM映射到程序和数据空间，程序在RAM中运行；OVLY=0，则片内RAM只映射到数据存储空间，此时可用一个外部FLASH映射到程序空间，程序可在其中运行。显然这种方式不如程序在片内RAM中执行速度快。

（3）DROM位。对于不同型号的DSP，DROM代表不同的意义。C542、C543、C548片内只有2K字ROM，如前所述这2K字的内容是由TI公司定义的，不可修改，也不能用作用户程序区和数据区，因此DROM位对此类器件并无影响。对C541、C545、C546、C549、C5402而言，DROM位决定片内的ROM是否部分映射到数据空间：DROM=1，部分片内ROM映射到数据空间；DROM=0，片内ROM不映射到数据空间。而对C5410、C5416、C5420（无片内ROM）而言，片内ROM并不映射到数据空间，此时DROM位决定数据空间的高32K字是由片内的RAM构成还是由片外的RAM构成：DROM=1，片内排列的第二组32K字（片内RAM的排列是先排DARAM，再排SARAM，32K为一组。
