第一讲初识TMS320C5410

潮风工作室吴宏伟2012.11.10

本人今年大四，学校开设了DSP的课程，于是开始跨入DSP领域，学校配的设备是北京百科融创的实验箱RC-DSP-II+，里面即有C2000系列的TMS320LF2407，主要用在控制方面；也有TMS320C5410，主要用在音频处理和通讯。结合自身的兴趣爱好，于是决定学习C5000系列。

这里的DSP是DigitalSignalProcessor数字信号处理器，它可以算是功能超强的单片机，然而学习起来却十分复杂，本人虽有较强的单片机功底，刚开始学的时候也是云里雾里，加之无导师指导，学习之路可谓十分艰苦，于是在图书馆借了N多书，看了网上的N多教程，摸爬滚打两个月之后，才渐渐有了些小领悟。

学习之前肯定要对芯片有一定的了解，可以网上介绍文章都是泛泛而谈，很少谈到重点，下面是我自己对这块芯片（TMS320C5410）的认识：

（1）16位定点DSP芯片，总线结构为改进的哈佛结构，内部有1个17X17位的乘法器；

（2）外接晶振最大为40MHz，通过PLL倍频最高主频为160MHz；

（3）片内ROM大小为16K×16bit,DARAM大小为8K×16bit,SARAM大小为56K×16bit;

（4）3组多通道缓冲串行口（McBSP），DMA，主机接口HPI

（5）通用IO引脚（BIO与XF），外部中断引脚INT0，INT1，INT2，INT3与NMI

有了以上基础知识，我们就可以来做我们的第一个实验：利用通用IO引脚XF来控制LED灯的亮与灭。tms320c54x拿到一块开发板，一般DSP的XF引脚都会连接一个LED灯，方便我们程序调试时用作指示灯，我们查看原理图，就可以看到类似如下的图：

图1.XF引脚与LED灯相连

那么，我们只要把XF引脚电平置0，即可点亮LED灯；置1即可熄灭LED灯。那怎么控制它呢？查看芯片的参考手册[TMS320C54xDSP参考1（CPUandPeripherals)],可以看到有这么一段：

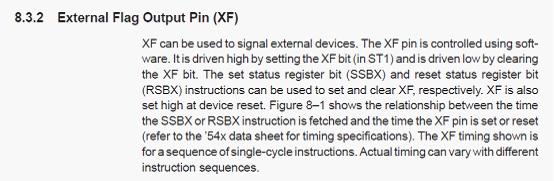

图2.XF引脚的说明

大致意思是XF是状态寄存器ST1中的一位，而我们可以用SSBX指令来将XF置1，RSBX指令将XF清0。

下面就来建我们的第一个工程吧，我们的开发环境为CCS2.20，为XDS510,目标板为TMS320C5410，新建工程名为“1-LED_Control"，并新建一个文件“main.c”，编写代码如下：

写好之后，连同“vector.asm"（即中断向量表），"5410.cmd"（存储器配置文件），"rts.lib"（C语言运行时库）文件一直添加到工程中去，编译，下载，运行，即可看到开发板上的LED开始一闪一闪的效果。置于中断向量表的编写与存储器如何配置，我将在第二讲详细介绍。

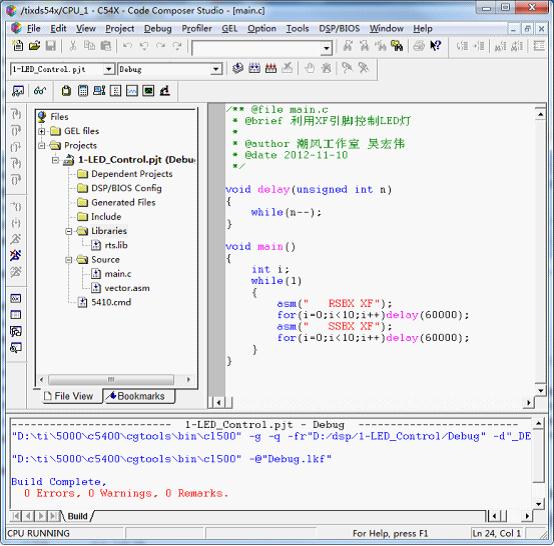

图3.总体工程图

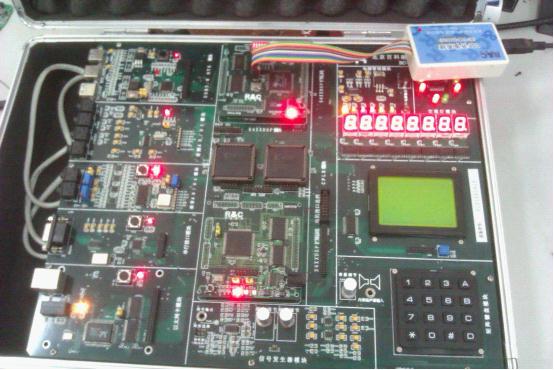

图4.效果图1（灯亮）

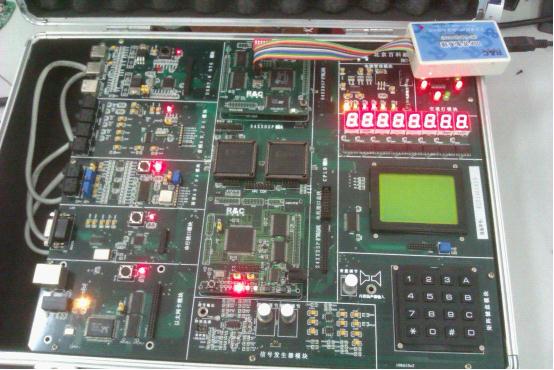

图5.效果图2（灯灭）

参考资料：

1.TMS320C54xDSP参考1（CPUandPeripherals）.pdf

2.TMS320VC5410Fixed-PointDSP(Rev.E).PDF

工程文件：1-LED_Control.zip
