利用surfer11分析磁法数据--方向导数①

golden公司的surfer功能确实强大，虽然它不是最的，但是它是用途最广的，最主要它在社会上推广最成功的，其原因是市场上充斥着大量的盗版和免费版本，最新版为suefer11。

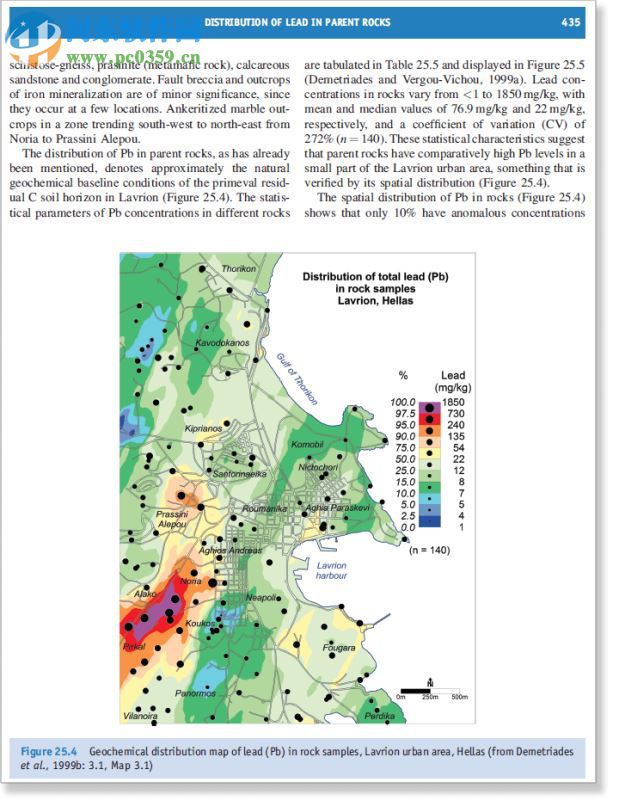

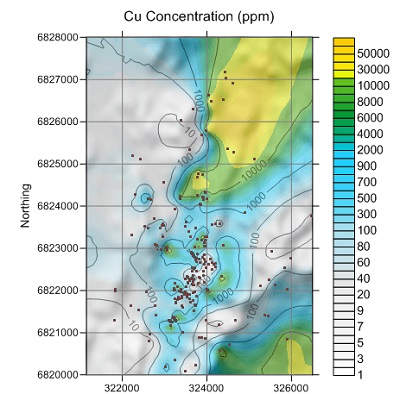

我是一名地质物探工作者，在实际工作中会经常用到suefer，它不止能绘制等值线图，而且还能画简单，统计变换数据，网格化，微积分，各种滤波，提取网格文件数据，转换dxf交换图等等······这些都是表面的知识，就像大家画的等值线图一样，就像下面这张，它只是价格一些小技巧，自定义线参数，没有填充Z值，再利用最新剖面工具，提取了两条剖面，综合分析了等值线信息，当然这只是一些地形数据。

--------------------------------------------------------------------------------------------------

另有3D分析，本人觉得在物性数据解析里作用不是太大，比如下面这张图，从这张图里只能得出概略的信息，它主要表现的是地势模型或是物性场的一个大致模型，存在一个视角问题，如果变换至平面，就等于平面图了。

---------------------------------------------------------------------------------------------

往往在数据分析时，我们使用组合图，不使用单调的单幅图，比如下面这张，首先这个3d网格图既可以是其中一种物性场，也可以是高程模型，而上面的散点文件就可以是另一种物性场，比如是

电阻率，这就是一张地形加电阻率组合图，可以分析山顶、山坡、山谷、冲击沟的电阻率的异性。

-------------------------------------------------------------------------------------------------

也可以做多张等线图，做各种分析，做成切片的样子，比如下面这张，看似像上下延深数据，其实在surfer里是没有上延或下延这个功能，因为这都是物性数据的处理方式，在geosoft等一批物探数据处理软件里有这些功能，但在surfer里有滤波器和微积分功能，只要你用的好，它的效果要比上延好得多，比如你做低通滤波处理，可以很好的压制地表噪声影响，得到相对深部物性的参数，这和上延是一个道理，也是分离地表噪声影响，就是去除地表的高频信号对物性数据的影响，这在物探中是不能忽视的一个参考量，常常会误导数据解译。

--------------------------------------------------------------------------------------------------

在微积分里，有一阶、二阶导数，它可以在烦乱的数据里为你轻松提取异常值，也就是反应异常较大的地质体，同样可以过滤掉地表的噪声，不过它还有一个功能，可以分析数据与地质体的相关性，这就用到了方向导数，比如下图是一张磁场DT的一介导数方向分析，一般那我们习惯上做0°-45°-90°-135°，如果我们只看第一张，看不到DT与岩体的相关性，但看到了第四章，就一目了然，磁带异常一条条向135°倾去，我们看45°这张，看到异常集中点彼此联系不上，中间被什么隔断了，看到了135°，就可以断定，当地岩体走向基本为135°走向，结合地质可以准确的确定地质走向。surfer

--------------------------------------------------------------------------------------------------

当然，我们也可以任意组合图形，分析物性因素，如下图是软件里的数据。surfer

下一节，讲一下怎样计算残值以及它的分析性。
