快速阅读UML活动图符号的文章

2017-08-30T11: 48: 18 + 08: 00

软件设计UML图，UML活动图

顾名思义，UML活动图是UML动态模型的图形，这对于系统的功能建模特别重要. 它用于描述满足用例需求和活动之间的约束所需执行的活动，这有助于识别并行活动. 简而言之，它意味着处理活动时两种或多种类型对象之间的过程控制流.

UML活动图是程序员需要掌握的另一个重要工具. 本文将为您提供每个UML活动图符号说明和用途的详细说明，并附带UML活动图示例. 帮助您快速掌握UML活动图符号，轻松快速地阅读和绘制UML活动图.

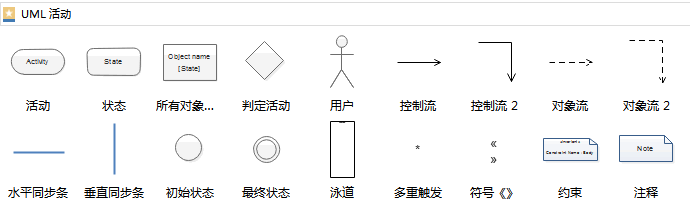

Edraw包含绘制UML活动图所需的大量图形和符号，包括活动，状态，判断活动，控制流，对象流uml 活动图，同步条，泳道等. 这些符号都是高清矢量设计. 随意拖放，图片不会变形，也不会影响其清晰度.

1. 活动（Activity）: 是执行操作合同必须发生的主要任务.

2. 状态: 定义事件或活动的当前条件.

3. 用户（演员）: 系统的角色，可以是人，其他系统或子系统.

4. 控制流（Control Flow）: 指命令或声明性程序的每个语句，指令或功能的执行或评估顺序.

5. 对象流（ObjectFlow）: 它是操作状态或活动状态与对象之间的依赖关系，这意味着该操作使用该对象或该操作对该对象的影响.

6. 同步条（Synchronization Bar）: 它分为两种类型: 水平同步条和垂直同步条. 它用于描述分为两个或多个同时运行的分支的控制流.

7. 初始状态（InitialState）: 显示工作流程的初始状态.

8. 最终状态（FinalState）: 显示工作流的最终状态.

9. Swimlane: 表示每项活动均由这些人或部门完成.

10. 约束（Constraint）: 是一种扩展机制uml 活动图，使您可以优化UML模型元素的语义.
