C++MFC编程笔记day06 MFC向导、MFC画图类使用

MFC画图

MFC画图类包含画图设备类和画图对象类

1 画图设备类

CDC类-父类是CObject，封装的是一般的画图设备，比如：显示器，

打印机等。

CWindowDC类-父类是CDC类。封装的是窗体对象，包含客户区和非

客户区。

CClientDC类-父类是CDC类，封装的仍然是窗体。可是仅仅包含客户区。

CPaintDC类-父类是CDC类，封装的是窗体的客户区。可是，它仅仅用

在窗体的WM_PAINT消息处理函数中。

CMetaFileDC类-父类是CDC类，作用保存绘制命令。

2 使用

创建MFC AppWizard(exe)project，加入菜单项。然后使用类向导生成消息命令的函数体框架。

2.1 CDC::CreateDC()-创建画图设备

virtual BOOL CreateDC(

LPCTSTR lpszDriverName,//设备的驱动名称

LPCTSTR lpszDeviceName,//设备名称

LPCTSTR lpszOutput,//接口

const void* lpInitData//设备的初始化參数

);

设备为显示器时，("DISPLAY",NULL,NULL,NULL);

2.2 使用

....

2.3 CDC::DeleteDC()-删除设备

2.4 CDC的子类CWindowDC、CClientDC、CPaintDCc++画图板，在构造函数中

调用CreateDC(),在析构函数中调用DeleteDC(),所以，子类使用

仅仅须要构造对象就可以。

2.5 CMetaFileDC类的使用

2.5.1 创建

CMetaFileDC::Create

2.5.2 绘制

....

2.5.3 关闭。返回句柄 HMETAFILE

CMetaFileDC::Close

2.5.4 使用

CDC::PlayMetaFile

2.5.5 删除

DeleteMetaFile

3 画图对象类

3.1 CPen-画笔

3.2 CBrush-画刷

3.3 CFont-字体

3.4 CBitmap-位图

3.5 CRgn-区域

3.6 CPalette-调色板

RGB(0~255,0~255,0~255),每一个颜色值占3个字节。

彩色位图，800*600像素，位图大小是：800*600*3 字节

颜色表大小 48*3 +800*600*1

3.7 使用

3.7.1 CPen、CBrush、CFont的使用

3.7.2 CBitmap的使用

3.7.3 CRgn的使用

1 创建

CRgn::CreateXXX

2 将两个CRgn对象进行几何运算

CRgn::CombineRgn

3 填充

CDC::FillRgn

4 填充边框

CDC::FrameRgn

程序演示样例：

在****view类中，定义一个成员变量：

HMETAFILE m_hMetafile;

//功能实现部分主要代码

void CMFCdrawView::OnDcCwindowdc()
{
	// TODO: Add your command handler code here
	CWindowDC dc(AfxGetMainWnd());
	dc.TextOut(0,0,"Hello CWindowDC");
}
void CMFCdrawView::OnDcCmetafiledc()
{
	// TODO: Add your command handler code here
	//创建
	CMetaFileDC dc;
	dc.Create();
	//绘制命令
	dc.TextOut(100,100,"DcCmetafile");
	dc.MoveTo(150,150);
	dc.LineTo(200,200);
	//关闭，并返回句柄
	m_hMetafile= dc.Close();
	CClientDC dc2(this);
	dc2.PlayMetaFile(m_hMetafile);
}
void CMFCdrawView::OnDcCclientdc()
{
	// TODO: Add your command handler code here
	CClientDC dc(this);
	dc.TextOut(0,0,"Hello CClientDC");
}
void CMFCdrawView::OnDcCdc()
{
	// TODO: Add your command handler code here
	CDC dc;
	dc.CreateDC("DISPLAY",NULL,NULL,NULL);//打印到屏幕上
	RECT rc={0};
	rc.left=0;rc.right=200;rc.top=0;rc.bottom=100;
	dc.DrawText("hello cdc",&rc,DT_MODIFYSTRING);
	dc.DeleteDC();
}
void CMFCdrawView::OnPaint()
{
	CPaintDC dc(this); // device context for painting
	dc.TextOut(0,20,"Hell0 Paint");
	//使用CMetaFile
	if(m_hMetafile)	dc.PlayMetaFile(m_hMetafile);
	//OnGdiBitmap();
	// Do not call CView::OnPaint() for painting messages
}
void CMFCdrawView::OnGdiBitmap()
{
	// TODO: Add your command handler code here
	CClientDC dc(this);
	CDC dcBitmap;//内存dc
	dcBitmap.CreateCompatibleDC(&dc);
	CBitmap bmp;//位图对象
	bmp.LoadBitmap(IDB_BITMAP1);//插入的图片资源
	CBitmap*oldbmp=dcBitmap.SelectObject(&bmp);//放入内存dc
	//dc.BitBlt(300,300,110,37,&dcBitmap,0,0,SRCCOPY);//成像
	RECT rc={0};
	GetClientRect(&rc);
	//拉伸成像
	dc.StretchBlt(0,0,rc.right,rc.bottom,&dcBitmap,0,0,101,37,SRCCOPY);
	dcBitmap.SelectObject(oldbmp);
	dcBitmap.DeleteDC();//删除内存dc
	bmp.DeleteObject();//删除位图对象

}
void CMFCdrawView::OnGdiBrush()
{
	// TODO: Add your command handler code here
	//CBrush brush(HS_CROSS,RGB(0,255,0));//普通画刷
	CBitmap bmp;bmp.LoadBitmap(IDB_BITMAP2);
	CBrush brush(&bmp);//位图画刷
	CClientDC dc(this);
	CBrush*oldbrush=dc.SelectObject(&brush);
	dc.RoundRect(50,50,220,220,2,2);
	dc.SelectObject(oldbrush);
	brush.DeleteObject();

}
void CMFCdrawView::OnGdiFont()
{
	// TODO: Add your command handler code here
	CFont font;
	font.CreatePointFont(500,"黑体");
	CClientDC dc(this);
	CFont*oldfont=dc.SelectObject(&font);
	dc.TextOut(150,150,"OnGdiFont");
	dc.SelectObject(oldfont);
	font.DeleteObject();
}
void CMFCdrawView::OnGdiPen()
{
	// 创建画笔
	CPen pen(PS_SOLID,5,RGB(255,0,0));
	//将画笔选择当前设备
	CClientDC dc(this);
	CPen * oldpen=dc.SelectObject(&pen);
	dc.TextOut(10,10,"OnGdiPen");
	dc.RoundRect(100,100,200,200,2,2);
	dc.SelectObject(oldpen);
	pen.DeleteObject();

}
void CMFCdrawView::OnGdiRgn()
{
	CRgn rgn1,rgn2;
	//创建
	rgn1.CreateEllipticRgn(100,100,300,300);
	rgn2.CreateEllipticRgn(150,100,350,300);
    //几何运算
	rgn1.CombineRgn(&rgn1,&rgn2,RGN_XOR);
	//填充
	CClientDC dc(this);
	CBrush brush(RGB(255,0,0));
	CBrush brush2(RGB(0,0,255));
	dc.FillRgn(&rgn1,&brush);
	//dc.FillRgn(&rgn2,&brush2);
	//填充边框
	dc.FrameRgn(&rgn1,&brush2,5,1);
	//将窗体的区域设置成rgn1
	AfxGetMainWnd()->SetWindowRgn(rgn1,TRUE);
}

效果：

2、

简单的鼠标画图的样例

1 图形数据，1 起点和终点，CPoint;

2 使用整数变量确定当前绘制的图形

UINT m_nType;

m_nType=1;直线

m_nType=2;矩形

m_nType=3;椭圆

m_nType=0；不绘制图形

3 BOOL m_bFlag;//标识是否開始画线

2 绘制过程

2.1 LBUTTONDOWN消息

m_bFlag=TRUE;//開始画图

m_ptBegin=m_ptEnd=point; //确定起点位置

2.2 MOUSEMOVE消息

if(m_bFlag)

{

//擦线

//画线

}

2.3 LBUTTONUP消息

m_bFlag=FALSE;//结束画线

模拟画图软件，鼠标点下进行画图。放开则绘制指定的图形。

新建立 MFC 应用程序，并依照例如以下操作：

在****view 中c++画图板，增加成员变量：

CPoint m_ptBegin;//起点坐标

CPoint m_ptEnd;//终点坐标

UINT m_nType;//类型：1-直线，2-距形。3-圆

BOOL m_bFlag;//是否開始画线

****view中主要实现代码：

//构造函数
CMFCdraw2View::CMFCdraw2View()
{
	// TODO: add construction code here
	m_nType=0;
	m_bFlag=FALSE;
	m_ptBegin=m_ptEnd=0;
}
void CMFCdraw2View::OnDrawElipse()
{
	// TODO: Add your command handler code here
	m_nType=3;
}
void CMFCdraw2View::OnDrawLine()
{
	// TODO: Add your command handler code here
	m_nType=1;
}
void CMFCdraw2View::OnDrawRect()
{
	// TODO: Add your command handler code here
	m_nType=2;
}
void CMFCdraw2View::OnLButtonDown(UINT nFlags, CPoint point)
{
	// TODO: Add your message handler code here and/or call default
	m_bFlag=TRUE;//開始画图
    m_ptBegin=m_ptEnd=point; //确定起点位置
	CView::OnLButtonDown(nFlags,point);
}
void CMFCdraw2View::OnLButtonUp(UINT nFlags, CPoint point)
{
	// TODO: Add your message handler code here and/or call default
	m_bFlag=FALSE;//结束画线
	CView::OnLButtonUp(nFlags, point);
}
void CMFCdraw2View::OnMouseMove(UINT nFlags, CPoint point)
{
	// TODO: Add your message handler code here and/or call default
	CClientDC dc(this);
	if(m_bFlag)
	{
		//擦线
		DrawShape(&dc,m_ptBegin,m_ptEnd);
		//画线
		DrawShape(&dc,m_ptBegin,point);
		//保存终点位置，为擦线准备
		m_ptEnd=point;
    }
	CView::OnMouseMove(nFlags, point);
}
void CMFCdraw2View::DrawShape(CDC *pDC, CPoint p1, CPoint p2)
{
	//设置画图模式，R2_NOT与当前画线处颜色相反
	pDC->SetROP2(R2_NOT);
	//设置画刷为透明画刷
	CBrush *pOldBrush=
		(CBrush*)pDC->SelectStockObject(NULL_BRUSH);
	switch (m_nType)
	{
	case 1://直线
		pDC->MoveTo(p1);
		pDC->LineTo(p2);
		break;
	case 2://矩形
		pDC->Rectangle(p1.x,p1.y,p2.x,p2.y);
		break;
	case 3://椭圆
		pDC->Ellipse(p1.x,p1.y,p2.x,p2.y);
		break;
	}
	//恢复默认画刷
	pDC->SelectObject(pOldBrush);

}
void CMFCdraw2View::OnUpdateDrawElipse(CCmdUI* pCmdUI)
{
	// TODO: Add your command update UI handler code here
	pCmdUI->SetRadio(m_nType==3);//更改选中的状态
}
void CMFCdraw2View::OnUpdateDrawLine(CCmdUI* pCmdUI)
{
	// TODO: Add your command update UI handler code here
	pCmdUI->SetRadio(m_nType==1);
}
void CMFCdraw2View::OnUpdateDrawRect(CCmdUI* pCmdUI)
{
	// TODO: Add your command update UI handler code here
	pCmdUI->SetRadio(m_nType==2);
}

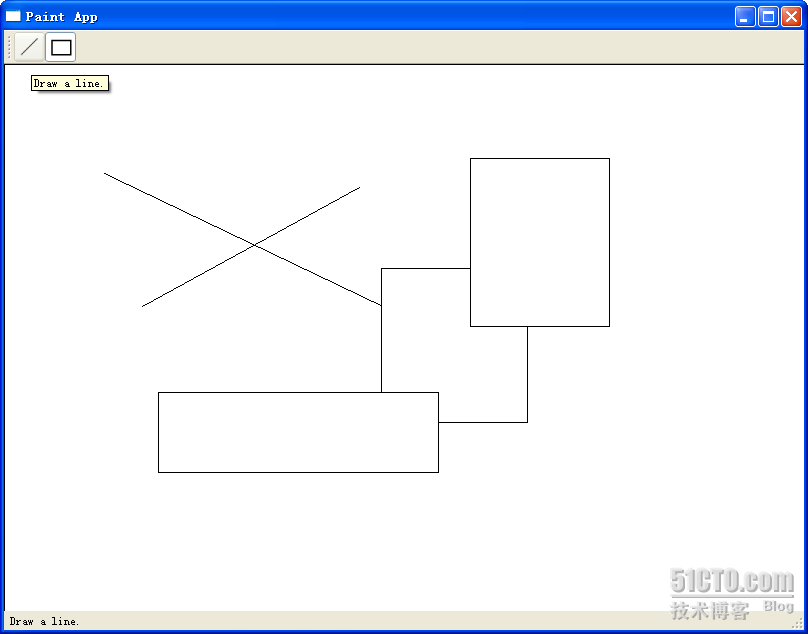

效果：
