用 yEd Graph Editor 绘制流程图

你是否正在寻找关于yed的内容？让我把最吸引人的东西奉献给你：

工作中经常会用到流程图、组织。清晰的图示很多时候比一堆文字更有说服力，也易于理解。简单的流程图绘制 Keynote 就可以承担，通过形状和连接线来完成构图。 Keynote 基于画布的操作模式，对于选择或者移动对象的操作非常方便，连接线也可以在曲线和折线之间进行转换，不过如果想创建复杂一点的流程或者快速调整布局方案，就只能到专门的流程图软件中才行。

Mac 平台绘制流程图的软件中最佳的选择是 OmniGraffle，对于经常需要绘图的人来说建议购买一套，的功能和良好的交互能让你从容舒心的完成工作，对于暂时不想花大价钱又期待功能的用户来说，免费的 yEd 非常合适。 yEd 包含丰富的模具，而且围绕流程图的工作流顺畅高效， 和其他同类软件比较起来，唯一需要花时间来适应的是 yed 有点偏「技术流」的界面和参数设定。

yed 的软件界面

yed 的软件界面说不上好看，中间是编辑区，左侧分别有几个服务于编辑的视窗，「导航视窗」、「相邻对象」、「组织视窗」，右侧是「模具」面板和「参数设置」面板。

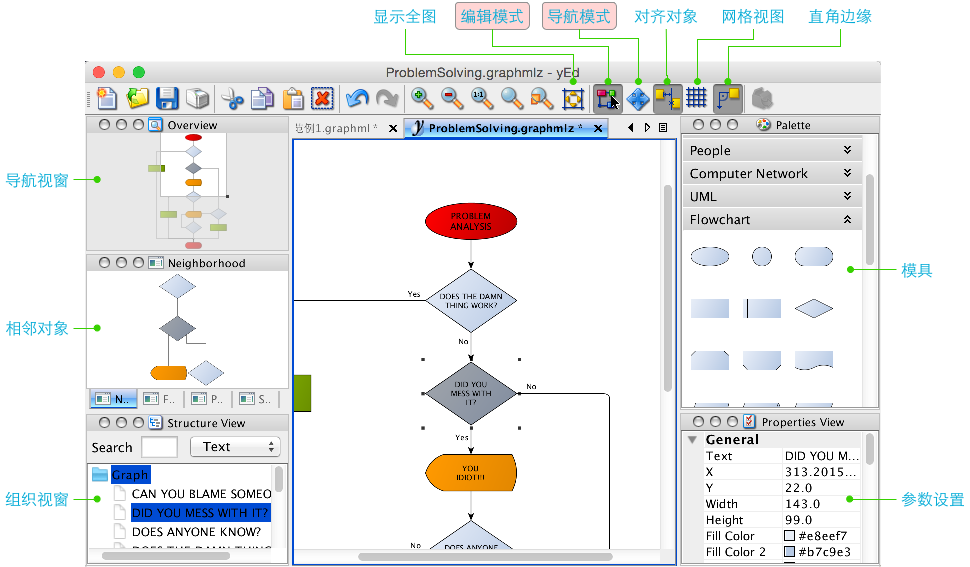

yed 软件界面

「导航视窗」用来调整编辑器显示的位置和缩放工作区域，结合工具栏的一系列放大镜图标一起来显示和聚焦对象。「相邻对象」是个动态视窗，当你选中某个对象时，视窗中会显示与这个对象相关联的其他对象。「组织视窗」用来罗列对象和群组，在这里也可以快速的给对象修改命名。

右侧的「模具」提供了不少模具的选择，双击某个形状或线型后，形状会被蓝色高亮并锁定，此后你在画布中随处点击都能如同图章一样直接添加带连续编号的这个形状，而锁定的线型会被作为默认的连接线。

「参数设置」的部分看上去不那么友好，在这里可以为选中的对象设定位置、大小、填充颜色、线型、文本标签字体、大小、位置、颜色等等，如果你觉得窗口的位置太狭小，可以直接拖动设置视窗和模具并列来获得更多的显示空间。

工具栏中需要重点提到的几个图标：

基本操作方式

添加对象和连接线

直接点击画布会添加模具中锁定的默认对象（蓝色高亮的形状），为了提高效率你也可以选择一个模具中的对象双击将其设置成默认形状。

默认对象之外的形状可以从模具面板中直接拖拽到画布，选中对象按 return 键或者直接双击以编辑对象的文本标签。由对象上三指滑动到其他对象就是添加连接线，注意这里不需要选中对象，选中后三指滑动是移动对象。也就是说，只要指针处在某个对象之上就可以三指滑动到其他对象为其添加连接线。当指针处于连接线上时，此时三指滑动就是添加连线节点并拉伸。

选中连接线（高亮状态）右键选择「Edit Label」 为连接线添加文字标签，选中文字标签可以围绕着连接线自由移动。

画布的移动和缩放

双指上下推移是缩放画布（向上缩小向下放大），按住 command 键三指移布，如果不按 command 键则是圈选对象。

在缩放和定位上，有时候左侧的导航视窗比触摸板更好控制，因为在触摸板上要依靠双指推移的速度来控制缩放比例，很容易缩放过度。

专门移布还可以通过工具栏的「导航模式」图标或者「⌥⌘K」 进入导航模式，三指滑动来控制画布的移动。实际操作中，专门切换到导航模式的意义不大，导航视窗的使用频率反而更高一些。

「相邻对象」的视窗里同样可以选择对象并实现画布上的对象定位，如果知道对象的名称，还可以直接通过左侧的「组织视窗」来选中对象实现定位。

快捷键 作用 场景

⌘= 显示所有对象 缩放

⌘5 聚焦到选择对象 定位

按住 command 在编辑模式下移动 移动

⌥⌘K 切换到导航模式 模式切换

⌥⌘J 切换到编辑模式 模式切换

return 选中对象时 return 编辑标签 对象操作

⌘D 复制对象（包含连接） 对象操作

⌘K 添加子对象 对象操作

按住 shift 等比缩放 对象操作

按住 control 基于中心缩放 对象操作

参数的设置

选中对象左侧的「参数视窗」会显示可供设置的各种参数，为了看的更清楚，可以关闭其他的面板给参数面板腾出更大的显示空间。参数设置一般由四类参数组成：

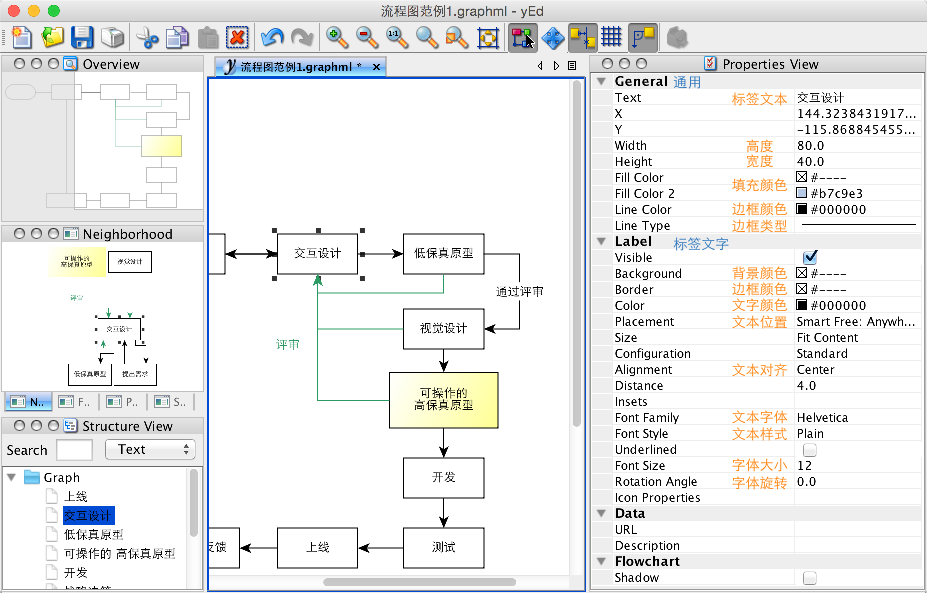

yed 参数设置面板
