4、USB的数量，我觉得这压根就不是事，如果是一款ITX的Z170的话，你会发现还没有ATX的B150接口多。

5、芯片组PCIE3.0通道的差别，我觉得也不是问题，如果你上单显卡的话，即使上NVME的INTEL 750 PCIE的SSD也只是需要四条PCIE3.0通道，那么B150的8条PCIE3.0通道绰绰有余。有几个普通消费者真可以用完Z170的20条PCIE3.0通道？

下面言归正传，一测B150效能到底如何?

二、开箱拆解

华擎B150 GAMING K4主板，黑东最低的时候，629送KST 8G DDR4内存，去掉内存价格，这板子也就500不到的价格了，其实我不缺主板，但是看便宜就忍不住想剁手，这块主板隶属FATAL1TY系列，定位是游戏主板

背面包装展示的是一些主板特性

开箱很简单：主板本体一块、挡板一块、说明书一本、质保卡一张，SATA线两条，驱动光盘一张。

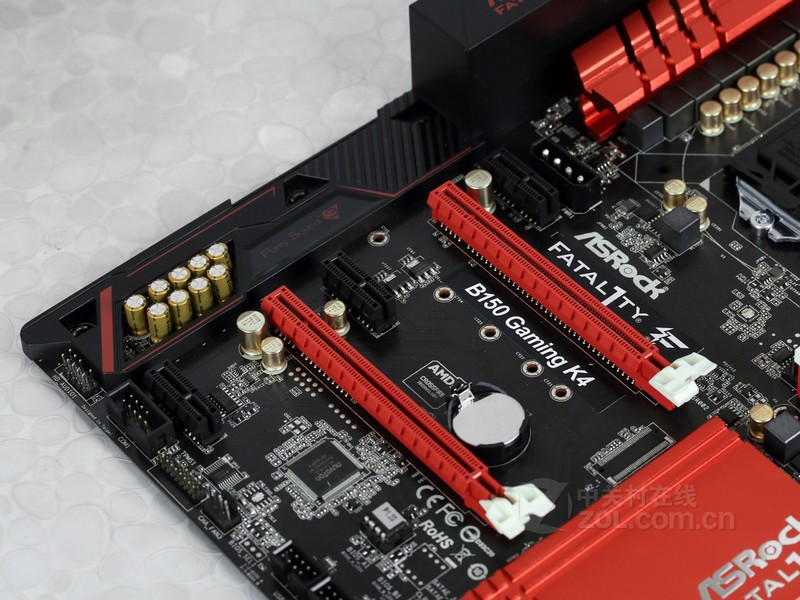

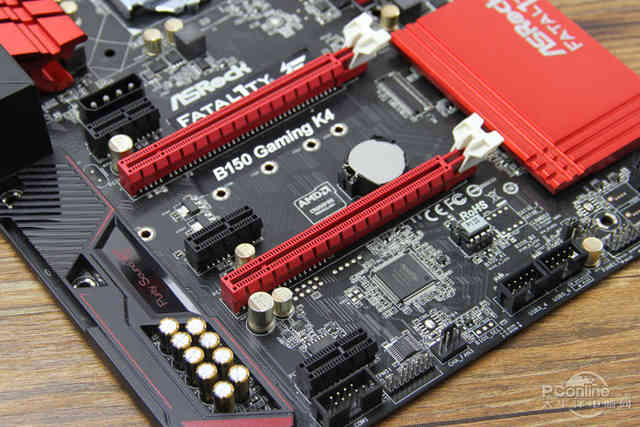

主板的本体采用红黑配色，并且这次采用了高端主板才使用的主板盔甲

主板背面

规格还是ATX，不过版型要比标准的ATX9孔大板略窄一些。

IO挡板区被主板盔甲所包围，从左往右排列是USB2.0两个和PS2接口，适用于键鼠，然后是DVI-I和HDMI接口视频输出接口，再往下是四个USB3.0接口和一个千兆网卡接口，然后是音频接口，很简单。

IO接口的下方是采用了Purity Sound 3技术的声卡区域，使用了9颗的日化音频电解电容。

8层PCB制造

主板拆解全景

每项2颗MOS管，上桥为SM4337，下桥为SM4336。

CPU供电PWM芯片为Intersil的ISL95824，这是一颗4+2项的PWM芯片，主板通过倍项方式实现了8+2项供电。

B150 PCH芯片

KILLER E2400千兆网卡

螃蟹ALC1150声卡芯片

三、测试

1、测试平台

测试平台采用了酷冷至尊的V20裸奔机架和V8 GTS散热器，还有芝奇的TRIDEN TZ DDR4 3000 4GBX4内存，CPU只有I7 6700K散片，所以沿用一下。说实话，V8 GTS散热十分考验主板的PCB层数。

电源是酷冷至尊的V850加定制模组线

微星的GTX950 POWER EDITION变形金刚显卡

其他周边设备集合：INTEL的老将520系列240GB和目前的SATA旗舰730 480GB，测试特别选了一块INTEL 750 400GB PCIE的SSD来测试B150是否能满足NVME的带宽要求，网件的A6210无线网卡，为了测试方便，来回插拔网线很蛋疼，看重WIN10免驱。

最终测试平台：

CPU：INTEL I7 6700K

主板：华擎B150 GAMING K4

显卡：微星GTX950 POWER EDITION

内存：芝奇TRIDEN Z DDR4-3000 4GBX4

SSD：INTEL 750 400GB/730 480GB/520 240GB

电源：酷冷V850

机架：酷冷V20

系统：WIN10 X64版

2、BIOS

P1.5的BIOS界面，感觉华硕华擎真是一家亲，BIOS界面都非常的类似。

BIOS通过切换可以切换到高级模式

智能风扇的调速模式

主界面是CPU内存识别

看到超频工具的时候，我不禁有些颤抖，难道B150也支持非K超频了么？

一进去CPU配置里，立即淡定了，任何超频的选项都没有。

内存配置这里点进去一样有点颤抖，虽然频率设定上限2133，但是内存小参是可以动的，直接14 14 35设定好

电压设定这里，我觉得都没必要去看了，因为这整个超频工具就是不可使用的，不过华擎整出来这个难道为以后留下伏笔？
