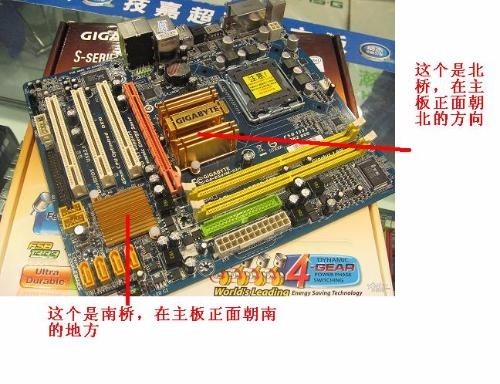

主板启动触发电路维修示例1.故障现象：1.故障现象：Soltek SL-85DR2主板未上电。修复过程：根据引导电路（＃）的修复过程找到I / O（67针）PS OUT，输出信号为0.8V，此电压由South Bridge提供并由I / O控制。在正常情况下，该点在打开时会从3.3V跳至0V。根据作者多年的维护经验，这种情况主要是因为南桥待机电压3.3V电源不正常，或者南桥内部短路导致待机电压太低。通电后，触摸南桥，没有温度。通常情况下，如果南桥短路，则在打开南桥之前，其表面会存在一定温度。如果南桥不热，则应从南桥待机电压3.3V的生成电路开始。大多数主板的南桥3.3V待机电压是由稳定的电压发生器控制的，例如1084、1117等，在发现南桥没有管子（例如稳压器）后，我使用万用表的二极管文件以搜索3.3V电源头，并发现它已连接到八针芯片。仔细观察。其型号为A22BA（Q29），如图6-3所示。该芯片是一个带有两个集成场效应管的八针场效应管。南桥的3.3V待机电压由该管提供。测量A22BA（Q2）S极0.8V，DG 5V，G极5V，S极输出0.8V异常，这种情况也可能是Q29输出短路，测试S极接地值正常，因此，更换Q29并打开电源，然后测试I / O芯片67，PS OUT信号为3.3V，加电（3.3-0V）加上显示器时会有一个跳跃，并且供电正常。故障排除补充：此主板无法在没有图形卡的情况下启动。AGP接口旁边有一个跳线JP2。跳1-2，则必须添加图形卡才能启动；如果跳过2-3，则可以在没有图形的情况下启动。卡，此跳线不跳线说明，希望大家在维修后要注意此主板，以免造成不必要的麻烦。
