--激活和去激活: 时序图表现有激活 和 去激活, 协作图上没有时间概念的描述, 无法清晰地表示对象的激活 和 去激活;

三. 实例 - 图书管理系统

1. 管理员为图书添加类别

控制流说明:

--涉及到的对象: Admin (管理员), BookInfoWindow (图书信息窗口), Tittle (图书类别), Item (图书条目);

--流程: 管理员 查询 图书信息窗口, 查看有没有相应的 图书类别, 如果有 插入该图书条目;

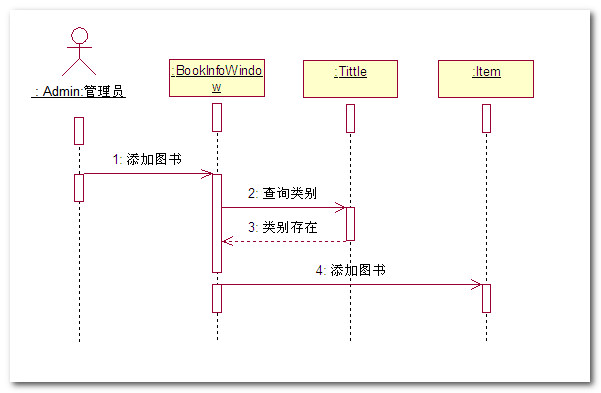

时序图:

\

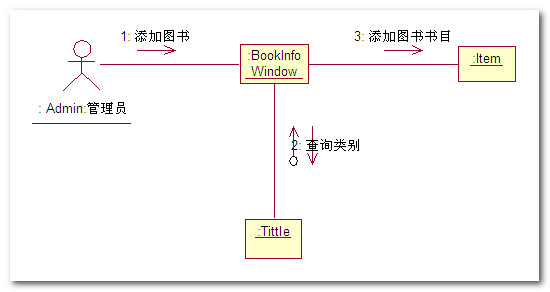

协作图:

2. 管理员删除图书

控制流说明:

--涉及到的对象: Admin (管理员), BookInfoWindow (图书信息窗口), Tittle (图书类别), Item(图书条目);

--控制流程: 管理员 登陆 图书信息窗口 删除图书, 查表图书类别 是否存在, 查找图书是否存在, 如果都返回true, 删除图书条目;

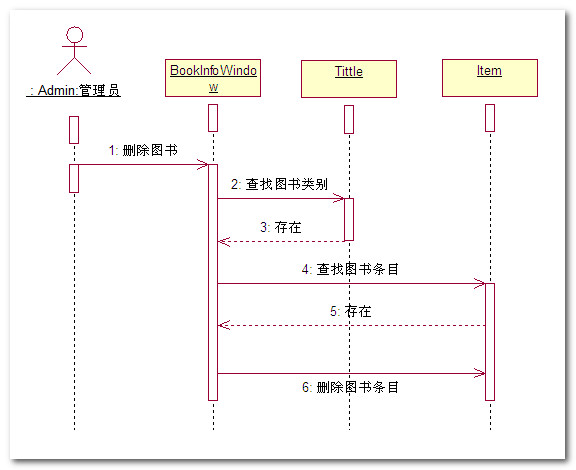

时序图:

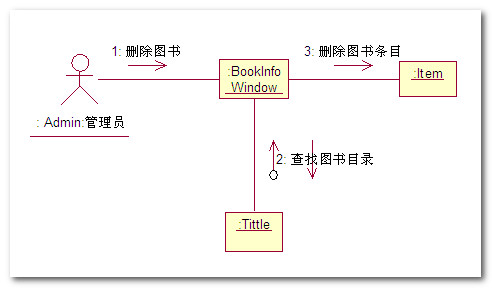

协作图:

3. 管理员 借书时序图

控制流说明:

--参与的对象: Admin (管理员), BookInfoWindow (图书信息窗口), Tittle (图书类别), Borrower (借阅者), Loan (借书记录), item (图书条目);

--流程: 管理员 登陆 图书信息窗口, 查询 图书类别 是否存在, 查询 图书条目是否存在, 查询 借阅者是否存在, 创建 借书记录;
