动态图概念: 从静态图中抽取瞬间的变化描述系统随时间变化的行为, 动态图包括交互图活动图状态图, 这篇博客研究交互图 包括时序图和协作图;

--时序图: 显示对象之间的关系, 强调对象之间消息的时间顺序, 显示对象之间的交互;

--协作图: 描述对象之间的交互关系;

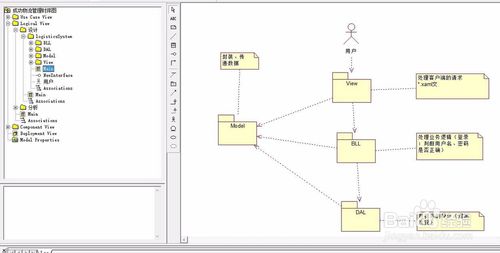

一. 时序图 (Sequence Diagram)

1.时序图的概念

时序图定义: 描述了对象之间传递消息的时间顺序, 用来表示用例中的行为顺序, 是强调消息时间顺序的交互图;

时序图描述的事物: 时序图描述系统中类和类之间的交互, 将这些交互建模成消息交换, 时序图描述了类以及类之间的交换以完成的期望行为的消息, 时序图中每条消息都代表了类的一个操作或者 引起状态机改变的触发事件;

时序图表示: 参与交互的对象在时序图顶端水平排列, 每个对象的底端绘制了一条垂直虚线, 对象A像对象B发送消息, 用一条带箭头的实线表示, 该实线起始于对象A底部的虚线, 终止于对象B底部的虚线; 实线箭头水平放置,越靠近顶端越早被发送.

时序图轨迹: 时序图提供了随时间推移的,清晰的可视化的轨迹;

2. 时序图组成

时序图组成: 时序图包括四个元素对象(Object),生命线(Lifeline),激活(Activation),消息(Message);

(1) 对象(Object)

对象: 时序图中的对象在交互中扮演的角色就是对象;

对象的符号: 时序图中的对象与对象图中的表示方法一样, 使用矩形将对象名称包含起来, 并且对象名称下有下划线;

对象创建时机: 对象可以在交互开始的时候创建, 也可以在交互过程中进行创建;

--处于顶部: 如果对象的位置在时序图顶部, 说明在交互开始的时候对象就已经存在了;

--不在顶部:如果对象的位置不在顶部, 那么对象在交互过程中创建的;

(2) 生命线(Lifeline)

生命线: 生命线是一条垂直的虚线, 这条虚线表示对象的存在, 在时序图中, 每个对象的底部都有生命线;

生命线作用: 生命线是一个时间线, 从时序图顶部一直到底部都存在, 其长度取决于交互的时间;

对象的生命线: 对象与生命线结合在一起就是对象的生命线, 这个概念包含对象图标 以及 对象下面的生命线图标如上图;

(3) 激活(Activation)

激活(Activation): 代表时序图中对象执行一项操作的时期, 激活期可以理解为语义中 {} 中的内容, 表示该对象被占用以完成某个任务;

去激活(Deactivation): 指对象处于空闲状态, 在等待消息激活这个对象;

激活的表示: 当对象处于激活时期, 生命线可以拓宽为矩形, 这个矩形条成为激活条;

激活去激活的时机:

--激活: 对象激活是在激活条的顶部激活;

--去激活: 激活条的底部去激活, 通常发生在一个消息离开对象生命线;

(4) 消息

消息概念: 定义交互和协作中交换信息的类, 对 对象之间的通信内容 建模;

消息动作:

--动作种类: 消息允许在实体间传递信息 (传递参数), 允许实体请求其它服务, 对象之间通过 发送 和 接收 消息 进行通信;

--产生结果:消息可以触发操作,唤起信号, 或使目标对象创建 或 销毁;

消息的异步和同步通信:

--异步通信:消息是信号的时候, 发送信号之后, 等待对方触发相应方法, 这是明确的 命名的 对象间的异步通信;

--同步通信: 直接调用对象的方法, 执行方法返回结果, 这种具有返回控制机制的操作是同步通信;

时序图和协作图中消息的区别: 时序图中的消息强调顺序, 协作图中的消息强调交换消息的对象间的关系;
