通用转换开关的接线图

通用转换开关主要适用于交流50Hz，额定工作电压380V及以下，直流电压220V及以下，额定电流至160A的电路. 通用转换主要用于各种控制电路，电压表的转换，电流表的换向测量控制，配电装置电路的转换和远程控制等. 通用转换开关还可用于直接控制启动，小容量电动机的速度调节和换相.

通用转换开关的接线图

用于不经常接通和断开电路，实现电源和负载的更换. 这是一种多速，多回路的主电器.

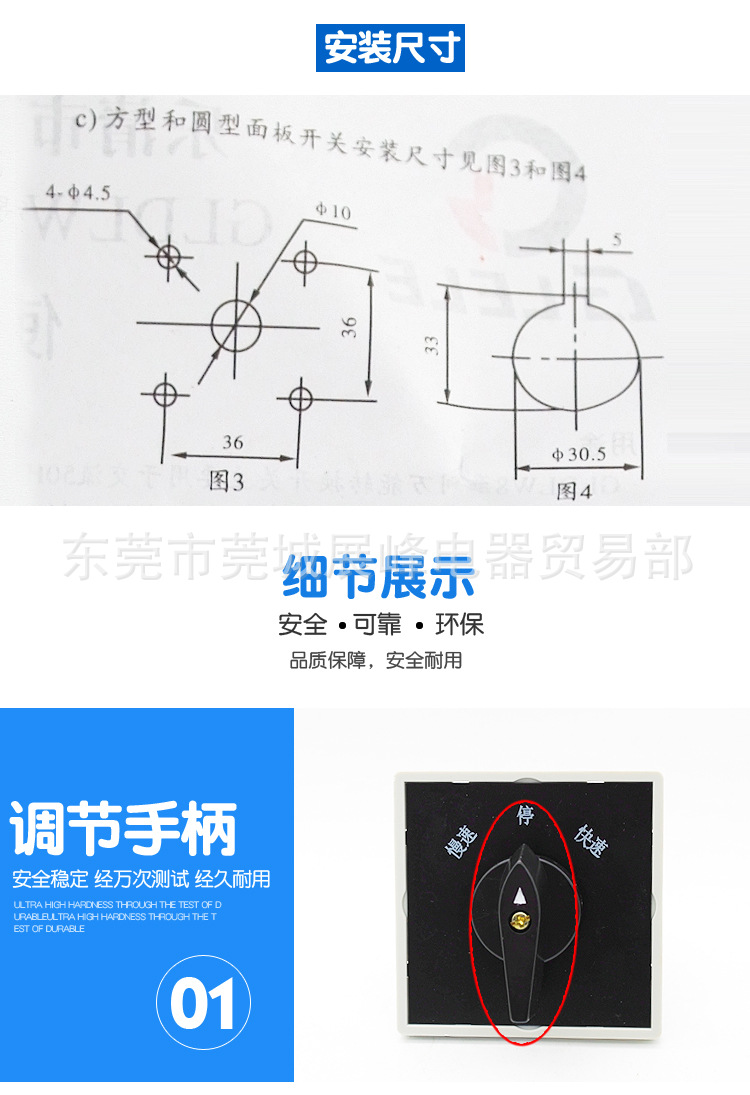

转换开关由旋转轴，凸轮，触点座，定位机构，螺钉和手柄组成. 当手柄转到其他档位时3档万能转换开关原理图，轴随凸轮一起旋转，因此某些触点已连接，而另一些触点已断开. 具有寿命长，使用可靠，结构简单等优点. 适用于引入交流50Hz，380V，直流220V及以下的电源，5KW以下小容量电动机的直接启动，电动机的正向和反向. 反向控制和照明控制电路，但每小时的转换次数不应超过15-20.

通用开关符号的表示

上图显示了开关位置，触点数量和接通状态. 表中的“×”表示触点已接通，否则已断开，并且可以通过接线表绘制图形符号. 具体的绘制方法是: 虚线表示操作手柄的位置以及是否存在“. ”. 指示触点的关闭和打开状态. 例如3档万能转换开关原理图，绘制“. ”触点图形符号下方的虚线表示操作手柄在此位置时，触点已闭合；如果是“. ”未在虚线上画出，表示触点已打开.
