计算机主板诊断卡代码概述

如果您是计算机维修人员，我相信您也有主板诊断卡，但是如果您抛弃了购买诊断卡的说明，该卡将无法使用？我将列出每个人的计算机主板诊断卡代码的完整列表. 您不妨看一下.

主板诊断卡的所有代码

代码: FF，00，C0，D0，CF，F1或什么都不表示CPU故障.

C1，C6，C3，D3，D4，D6，D8，B0，A7，E1表示内存，但不是

24、25、26、01、0A，0B，2A主板诊断卡代码查询，2B，31表示显卡不足

某些集成的图形母板23、24和25表示它们可以正常点亮，某些VIA芯片组显示13可以点亮，某些品牌的主板显示0B（表示正常），而某些主板则显示4E. 它指示正常照明，某些INTEL芯片组的主板显示26或16以指示正常照明.

C1，C6，C3、01和02的组合大多是I / 0错误或闪存BIOS

如果显示05，ED，41，则直接刷新BIOS

在三种情况下会出现特殊代码“ 00”，“ FF”和其他起始代码:

1. 如果在一系列其他代码出现后出现“ 00”或“ FF”，则表明主板正常.

2. 如果CMOS设置中没有错误，则次要故障将不会影响BIOS自检的继续，最终会出现“ 00”或“ FF”.

3. 一旦计算机打开并且没有更改，则“ 00”或“ FF”或其他开始代码出现，然后主板未运行.

00 co cf ff d1是CPU无法正常工作，请检查相关电路和BIOS是否具有芯片选择

c1 c3 c6 a7 e1都是内存，但是检查相关路由

c1-05循环转换时钟不好，BIOS不好，南桥或I / O不好

c1 c3 c6内存-BIOS-北桥

博北桥不好

25 AGP电源，北桥坏了

0d后图形卡的部分不亮

2d击中AGP AD线，初始化intr信号，并检查北桥的电源

显示2b后，它不点亮. 刷BIOS，时钟发生器损坏，北桥电源不正常或已挂起

50个I / O电源或I / O不良，南桥电源或南桥不良，BIOS不良

41个笔刷BIOS，A18跳线. PCB断开，I / O，南桥

如果出现上述代码以外的其他代码，则表示乱码，无论他在手册中写了什么，都先刷一下BIOS然后再讲话

这些全都来自我的笔记，但毕竟，有些代码不会多次遇到，并且不能保证它们是正确的

另外，如果bios内部程序存在问题，则上面的代码可能不正确，因此，如果遇到不常见的代码，例如ff，c1，最好先刷bios

c0 2a cpu发布了寻址指令，bios无法正常工作

c1 d3 d4 bo cpu正在工作，请检查内存

26 85 8e 7f 4e 42 32检测视频卡

c1-05 20循环跳转I / O不良或接口故障

31个显卡故障

如果是Award BISO，则尚未通过内存自检，请检查主板的内存控制电路，内存插槽和内存条

如果它是Phoenix BISO，则在引导扇区中检查“ 55，AA”标记DE是没有意义的，可能无法对其进行自我检查

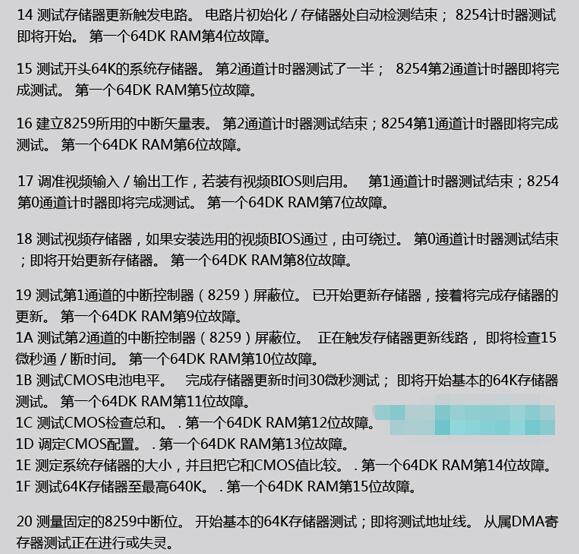

板卡诊断卡代码（比较表）的详细说明

1. 特殊代码“ 00”和“ ff”以及其他起始代码有以下三种情况:

①再次出现一系列其他代码: “ 00”或“ ff”，则主板正常.

②如果在cmos中未设置任何错误，则小故障将不会影响bios自检的继续，并且最终会出现“ 00”或“ ff”.

③计算机一旦打开，就会立即显示“ 00”或“ ff”或其他开始代码，并且如果主板没有更改，则主板不会运行.

2. 该表是根据代码值从小到大的顺序排序的，卡中代码的顺序不确定.

3. 未列出的代码表中未列出.

4. 对于不同的BIOS（通常是AMI，Award，Phoenix），相同代码表示的含义是不同的，因此您应该找出要测试的计算机的BIOS类型，可以查阅计算机手册，也可以直接从BIOS芯片中查阅. 在主板上，您也可以直接在启动屏幕上看到它.

5. 少数主板的pci插槽中仅出现部分代码，但isa插槽具有完整的自测代码输出. 而且主板诊断卡代码查询，已经发现很少有原始主板主板没有isa插槽的代码输出，而pci插槽具有完整的代码输出. 因此，建议您在代码不成功时尝试用另一个插槽替换此双插槽卡. 另外，对于同一主板上的不同PCI插槽，某些插槽发出了完整的代码. 例如，Dell810主板在CPU附近只有一个PCI插槽，具有完整的代码显示，显示为“ 00”或“ ff”，而其他PCI插槽变为“ 38”之后，它将不会继续更改.

6. 重置信号isa和pci所需的时间可能不同步，因此isa可能开始输出代码，但是pci的重置灯没有熄灭，因此pci代码在开始代码上停止.
