X86-64函数调用和堆栈框架原理

一艘船，一厘，一艘扁舟，一英寸的丝绸和一英寸的钩子.

一首歌唱了一瓶酒，一个人抓到一条河，一条河落下.

-jiang江孤钓图片

在C / C ++程序中，函数调用是非常常见的操作. 那么，此操作的基本原理是什么？编译器为我们做了什么？在函数调用中如何使用CPU中的寄存器和存储器堆栈？堆栈框架的创建和恢复如何完成？针对上述问题，本文进行了探索和研究.

在调用函数时，我们通常需要在硬件级别上注意CPU的通用寄存器. 在所有CPU架构中，每个寄存器通常都有推荐的使用方法，并且编译器通常根据CPU架构的建议使用这些寄存器，因此我们可以认为这些建议是强制性的.

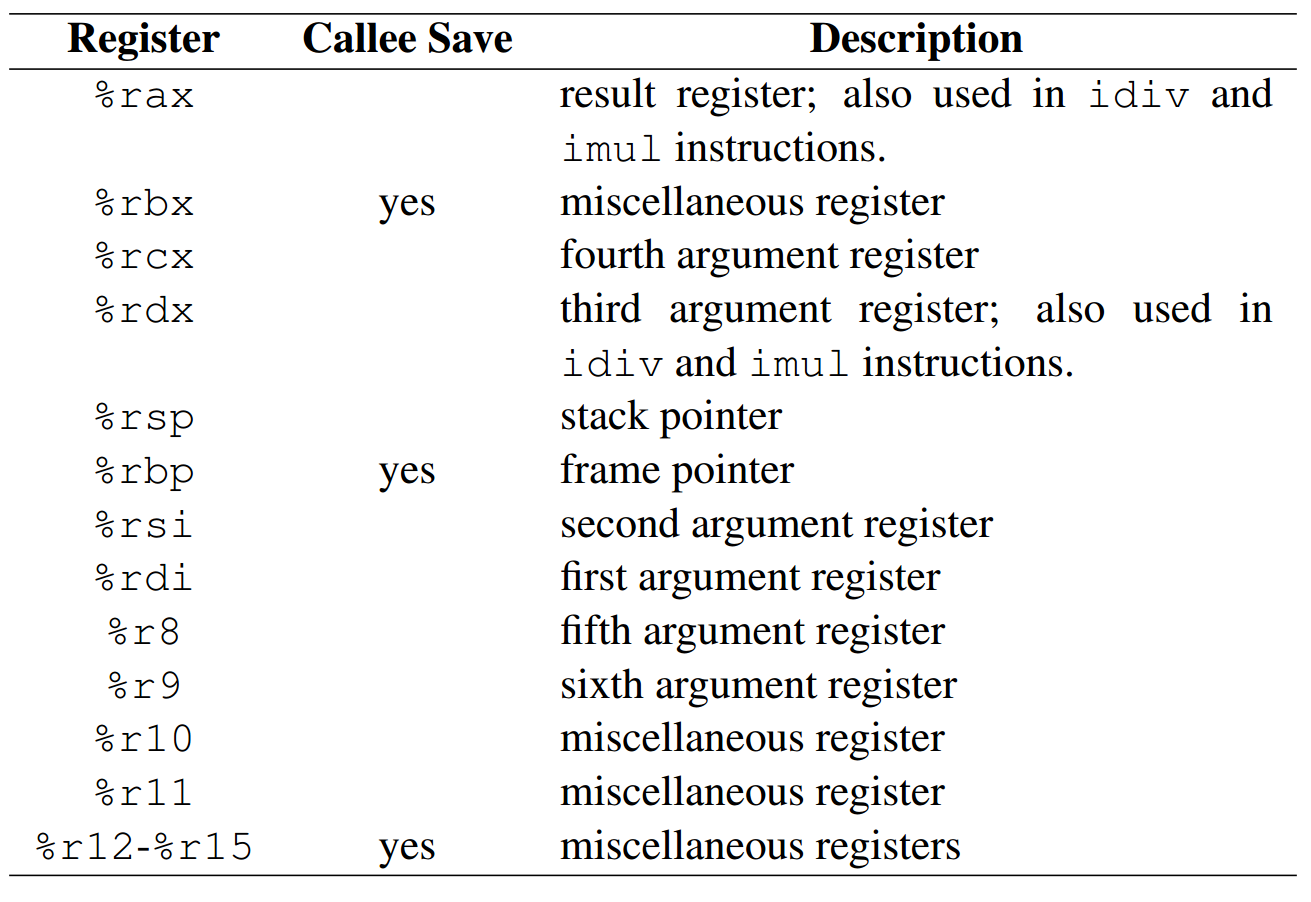

对于x86-64体系结构，总共有16个64位通用寄存器. 寄存器和用途如下图所示:

从上图可以得出以下结论:

在这里，我们需要区分“ Caller Save”和“ Callee Save”寄存器，即寄存器的值是由“ caller”还是“ callee”保存的. 进行函数调用时，通常在子函数中使用通用寄存器，并且先前保存在这些寄存器中的调用者（父函数）的值将被覆盖. 为了避免数据重写并从子功能返回时导致寄存器中的数据无法恢复，CPU体系结构规定了如何保存通用寄存器.

如果一个寄存器被标记为“ Caller Save”，则在调用该子功能之前，调用者需要预先保存这些寄存器的值. 保存方法通常是将寄存器的值压入堆栈，调用者保存完成后，这些寄存器的值可以在被调用者中被覆盖（子功能）. 如果一个寄存器被标记为“ Callee Save”，则调用者无需保存这些寄存器的值，并在调用函数时直接调用该子函数. 进入子功能后，子功能需要先保存这些内容，然后再覆盖这些寄存器. 这些寄存器的值，即这些寄存器的值由被调用者保存和恢复.

调用子功能时，调用者和被调用者的堆栈框架结构如下图所示:

当调用子函数时，执行的操作是: 父函数将调用参数从后往前推->将返回地址推入堆栈并保存->跳转到子函数的起始地址以执行->子功能将调用父功能堆栈帧起始地址（％rpb）推动堆栈->将％rbp的值设置为％rsp的当前值，即，将％rbp指向子功能的起始地址堆栈框架.

在上述过程中，通过调用指令执行保存返回地址并跳转到子功能的操作. 调用指令完成后，它已进入子例程，因此最后一个堆栈帧％rbp被压入堆栈. ，需要由子例程完成. 调用该函数时在汇编级别的指令顺序如下:

...   # 参数压栈
call FUNC  # 将返回地址压栈，并跳转到子函数 FUNC 处执行
...  # 函数调用的返回位置
FUNC:  # 子函数入口
pushq %rbp  # 保存旧的帧指针，相当于创建新的栈帧
movq  %rsp, %rbp  # 让 %rbp 指向新栈帧的起始位置
subq  $N, %rsp  # 在新栈帧中预留一些空位，供子程序使用，用 (%rsp+K) 或 (%rbp-K) 的形式引用空位

保存返回地址并保存前一个堆栈帧的％rbp是为了在函数返回时恢复父函数的堆栈帧结构. 当使用高级语言进行函数调用时，编译器会自动完成上述整个过程. 编译器还会自动完成“调用者保存”和“调用者保存”寄存器的保存和恢复.

应注意，当在父函数中将参数压入堆栈时，顺序是从后到前. 但是，此行为不是固定的，并且取决于编译器的特定实现. 在gcc中，使用从后到前的堆叠方法. 此方法很容易支持类似于printf（“％d，％d``，i，j）这样的函数，这些函数使用可变长度参数进行调用.

当函数返回时，我们只需要获取函数的返回值（存储在％rax中），那么我们需要将堆栈结构恢复到函数调用之间的差异状态，并跳转到返回值父函数的地址继续执行. 由于调用该函数时已保存了父函数堆栈框架的返回地址和起始地址，因此要在调用子函数之前恢复父堆栈框架，我们只需执行以下两条指令即可:

movq %rbp, %rsp    # 使 %rsp 和 %rbp 指向同一位置，即子栈帧的起始处
popq %rbp # 将栈中保存的父栈帧的 %rbp 的值赋值给 %rbp，并且 %rsp 上移一个位置指向父栈帧的结尾处

为了促进堆栈帧恢复，x86-64体系结构提供了Leave指令以实现上述两个命令的功能. 执行离开后，上图中函数调用的堆栈框架结构如下:

可以看出，在调用Leave之后，％rsp指向返回地址，并且x86-64提供的ret指令具有从当前％rsp所指向的位置弹出数据的功能（即栈顶）并跳转到此数据表示的地址，执行离开后，％rsp指向返回地址，因此ret的作用是将％rsp向上移动一个位置并跳转到返回地址以执行. 可以看出，leave指令用于恢复父函数的堆栈帧，ret用于跳转到返回地址栈帧，leave和ret配合完成子函数的返回. 完成ret的执行后，％rsp指向父堆栈帧末尾，并且编译器会自动释放存储在父堆栈帧末尾的调用参数.

为了更好地理解函数调用原理，我们可以使用一个程序示例来观察函数调用和返回. 步骤如下:

int add(int a, int b, int c, int d, int e, int f, int g, int h) { // 8 个参数相加
  int sum = a + b + c + d + e + f + g + h;
  return sum;
}
int main(void) {
  int i = 10;
  int j = 20;
  int k = i + j;
  int sum = add(11, 22,33, 44, 55, 66, 77, 88);
  int m = k; // 为了观察 %rax Caller Save 寄存器的恢复
  return 0;
}

在主功能中，首先执行k = i + j加法，以观察Caller Save的效果. 因为加法将使用％rax，下面的add函数的返回值也将使用％rax. 由于％rax是调用者保存寄存器，因此程序应在调用add子功能之前保存％rax的值.

add函数使用8个参数. 这是在功能参数超过6个时观察程序的行为. 前6个参数保存到寄存器，多于6个参数保存到堆栈. 但是，由于该参数的地址可能在子例程中，并且存储在寄存器中的前6个参数没有内存地址，因此我们可以猜测存储在寄存器中的前6个参数也在子例程中. 堆栈，以获取这6个参数的内存地址. 由上述程序生成并与子功能调用有关的汇编器如下:

add:
.LFB2:
    pushq    %rbp
.LCFI0:
    movq    %rsp, %rbp
.LCFI1:
    movl    %edi, -20(%rbp)
    movl    %esi, -24(%rbp)
    movl    %edx, -28(%rbp)
    movl    %ecx, -32(%rbp)
    movl    %r8d, -36(%rbp)
    movl    %r9d, -40(%rbp)
    movl    -24(%rbp), %eax
    addl    -20(%rbp), %eax
    addl    -28(%rbp), %eax
    addl    -32(%rbp), %eax
    addl    -36(%rbp), %eax
    addl    -40(%rbp), %eax
    addl    16(%rbp), %eax
    addl    24(%rbp), %eax
    movl    %eax, -4(%rbp)
    movl    -4(%rbp), %eax
    leave
    ret
main:
.LFB3:
    pushq    %rbp
.LCFI2:
    movq    %rsp, %rbp
.LCFI3:
    subq    $48, %rsp
.LCFI4:
    movl    $10, -20(%rbp)
    movl    $20, -16(%rbp)
    movl    -16(%rbp), %eax
    addl    -20(%rbp), %eax
    movl    %eax, -12(%rbp)
    movl    $88, 8(%rsp)
    movl    $77, (%rsp)
    movl    $66, %r9d
    movl    $55, %r8d
    movl    $44, %ecx
    movl    $33, %edx
    movl    $22, %esi
    movl    $11, %edi
    call    add
    movl    %eax, -8(%rbp)
    movl    -12(%rbp), %eax
    movl    %eax, -4(%rbp)
    movl    $0, %eax
    leave
    ret

在汇编器中，如果使用64位通用寄存器的低32位，则该寄存器以“ e”开头，例如％eax，％ebx等. 对于％r8-％r15，低32位位在64位注册后，添加“ d”以表示例如％r8d，％r15d. 如果操作数是32位，则指令以“ l”结尾，例如movl $ 11，％esi. 指令和寄存器均为32位格式. 如果操作数是64位，则指令以q结尾，例如“ movq％rsp，％rbp”. 因为示例程序中的操作数都在32位表示范围内，所以上述加法和移动指令都是32位指令和操作数. 创建堆栈帧和操作数时，只有64位指令用于地址对齐.

首先查看主要功能的前三个汇编语句:

.LFB3:
    pushq    %rbp
.LCFI2:
    movq    %rsp, %rbp
.LCFI3:
    subq    $48, %rsp

这三个语句保存父函数的堆栈框架栈帧，然后创建主函数的堆栈框架，并在堆栈框架中分配48个字节的空间. 完成这三个语句的执行后，主函数的堆栈框架如下所示:

然后，在主函数中执行k = i + j的加法和加法参数的处理:

    movl    $10, -20(%rbp)
    movl    $20, -16(%rbp)
    movl    -16(%rbp), %eax
    addl    -20(%rbp), %eax
    movl    %eax, -12(%rbp)  # 调用子函数前保存 %eax 的值到栈中，caller save
    movl    $88, 8(%rsp)
    movl    $77, (%rsp)
    movl    $66, %r9d
    movl    $55, %r8d
    movl    $44, %ecx
    movl    $33, %edx
    movl    $22, %esi
    movl    $11, %edi
    call    add

当添加k = i + j时，将以特殊方式使用主堆栈空间. 不按照我们通常认为的那样，每次使用堆栈空间时都会执行一次推入操作，但是会使用先前分配的48个空位，并使用-N（％rbp）从％指向的位置开始倒数rbp间隔的使用与每个推操作基本相同. 最后，由i + j计算的结果k以％eax保存. 然后，您需要准备调用add函数.

我们知道add函数的返回值将存储在％eax中，也就是说，％eax必须由子函数add覆盖，现在k的值将保存在％eax中. 如您在C程序中所看到的，调用add之后，我们再次使用了k的值，因此我们需要在覆盖add的调用中覆盖％eax之前保存％eax的值，并且添加后需要恢复％eax ％eax. 该值（即k的值），因为％eax是“调用者保存”，所以父函数main应该保存％eax的值，因此在语句中有一个句子“ movl％eax，-12（％rbp）”. 上面的程序集是调用add函数来保存％eax的值.
