英特尔处理器功率传输指南(1)

如果你以前曾经尝试过系统超频，相信你也会曾经面临过电压突然骤降的问题。有些玩家会感到忧虑，为什么在BIOS设置好了之后在系统实际表现中会表现反复呢?他们有时会认为是主板的问题，但是有些人会发现，其实这个问题的关键在于CPU负载的变化。

在目前的实际应用中，系统的负载在不同的时候会有较大的不同。电压调节系统(VRM)会根据CPU的不同负荷调节电压。其过程大致为先通过感应器感应CPU的负荷，然后通过MOSFET调节LC电路。LC电路会根据具体情况向CPU供电。如果VRM感应到电压供给正在下降，那么它就会提供更多的电源给CPU，相反亦然。这个感应-更正的周期性动作被称为负向反馈，它能够根据处理器的具体频率最高在一秒钟之类运行数十亿次。

在CPU高负载的时候，VRM的工作效率将降低。虽然在CPU负载变低后，VRM的工作会马上恢复正常，然而当CPU负载越高，瞬时电压也越高，VRM的工作重要性就越大。对于电压峰值的控制对于系统的稳定性来说是极端必要的。由于在CPU低负荷时VRM的工作效果好而CPU高负荷时VRM的工作效果差，因此当我们把电压从高往低进行急速调整的时候，CPU也不会超越其电压的极限。通过这样的做法，我们就能不用根据CPU负载而调整系统电压，同时不会超越CPU的极限。在下面的具体内容将会帮助大家更好地理解这个概念。

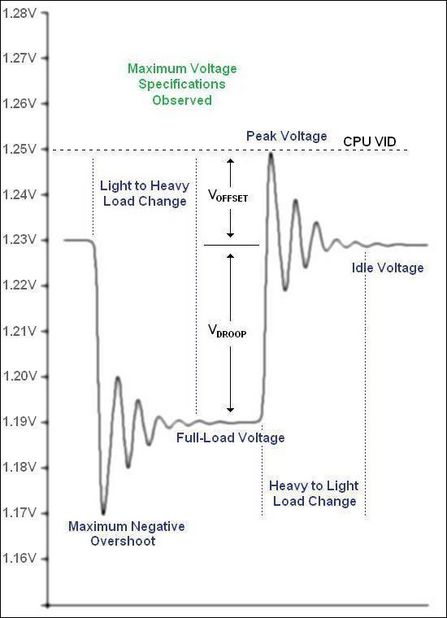

CPU的VID设计确定了处理器能够允许的瞬间最大电压值，但是在设计上没有针对闲置电压。同时，Vdroop和Voffset能够对高或低负荷时的CPU电压峰值进行很好的控制。如果你决定要用1.17V电压，正如上面所说，当CPU的负荷较小时这是不可能做到的。单单增加CPU的VID是不足够的。我们尝试把Voffset移除。

正如我们所见，无论CPU处于高负荷或低负荷，系统都能超越最大电压限制。我们发现移除了Voffset后，VID将完全失去作用。
