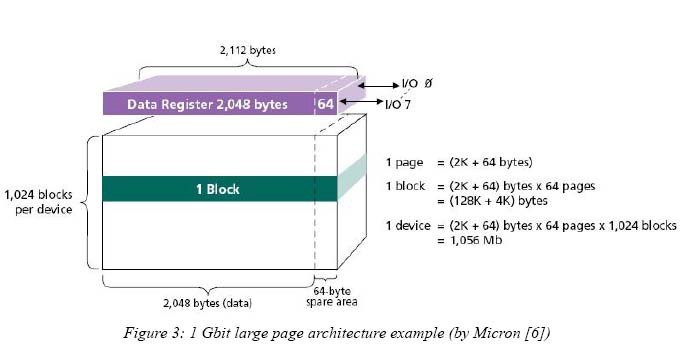

那些大容量的(1Gbig或更多)的nand flash, 它每page的容量就更大, 每page内Data area（数据存储区域）的大小为2048字节, Spare area（备用区域）大小为64字节。

NAND Flash的读取和烧录以页为基础, 而NOR却是以字节或字为基础 — 数据I/O寄存器匹配页的大小。 NAND Flash的擦除操作是基于block (块)的。在nand flash上有三种基本的操作:读取一个页, 烧录一个页和擦除一个块。

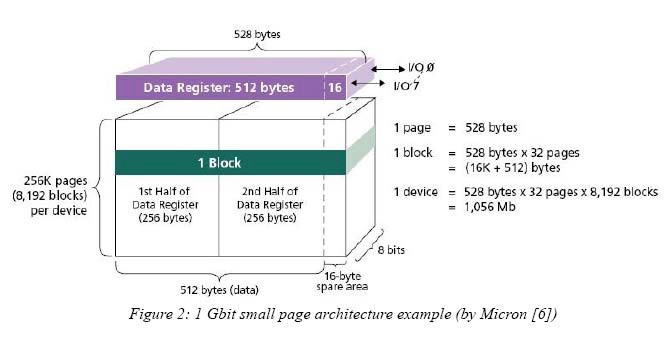

在一个页的读取操作中, 该页内528字节的数据首先被传输到数据寄存器中, 然后再输出。在一个页的烧录中, 该页内528字节的数据首先被写进数据寄存器, 然后再存储到存储阵列中。在一个块的擦除操作中, 一组连续的页在单独操作下被擦除。

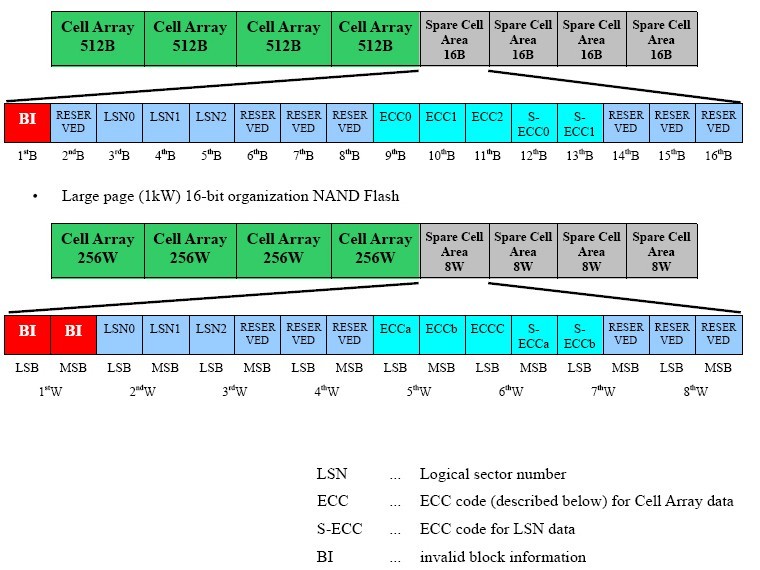

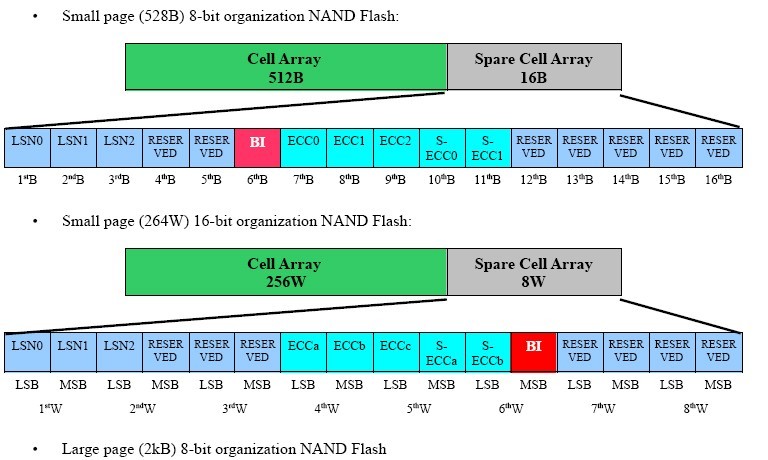

备用单元结构描述

nand flash厂商在生产制程中使用Spare area（备用区域）来标识bad block, 所以这些器件被运送到客户手中时已经被标识。从功能上来说, Spare area（备用区域）内所有的字节都可以像Data area（数据存储区域）内的字节一样被用户用来存储数据。关于备用字节的使用, 我们推荐使用三星的标准。

Bad block (Invalid block)的管理
自从NAND结构被设计用来作为低成本的多媒体存储器, 它的标准规范中是允许存在bad block 的。只要bad block 的容量小于总容量的2% 那就是允许的。一个block中如果有坏的存储区域, 那它就会被标识成bad block 。 bad block 列表可以存储在一个芯片中的一个好的block上, 也可以存储在同一系统的另外一颗芯片上。bad block 列表是被要求的, 这是由于nand flash只能执行有限的读和擦除次数。由于所有的Flash存储器最终都会被磨损而且不能再使用, 这个列表需要被用来跟踪记录那些在使用中发现的bad block 。允许bad block 的存在有利于提高芯片的产量，同时也降低了成本。因为每个block是独立的, 而且是被bit lines隔离的, 所以bad block 的存在并不会影响那些其他block的正常工作。

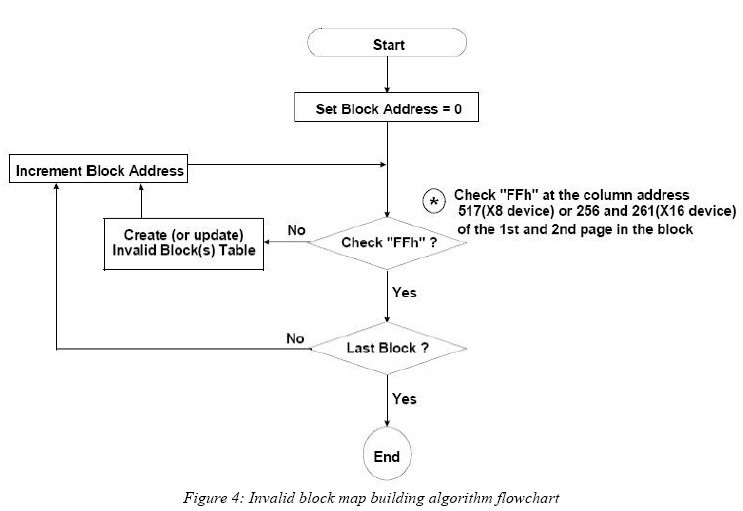

Bad block 的一般分为两种: 生产过程中产生的; 使用过程中产生的。当block被发现是bad block , 一般是在该块的前两个page (页)的第517字节处用非FF来标识。一个通用的bad block map building 算法流程如下所示:

使用过程中产生的bad block 是没有被工厂标识的, 这些块是在客户处产生的。因为nand flash有一个使用寿命而且它最终会磨损。每一个块是独立的单元, 每一个块都能被擦除和烧录并且不受其它块寿命的影响。一个好的块一般能被烧录100000到1000000次。如果一个块在擦除一个块或烧录一个页时操作失败, 那么此块将被标识成bad block 并且以后不再访问。
如果你对bad block 进行擦除, 那么非“FFh”字节也会被擦除。如果发生了这样的事情, 在没有对块进行测试的特定条件下, 对那些bad block 进行重新标识是非常困难。所以如果存储bad block 列表的bad block table丢失, 重新发现并标识那些bad block 是相当困难的。因此, 在擦除bad block 之前推荐先收集正确的bad block 信息, 在器件擦除后, 那些信息又会被重新标识上去。
在嵌入式系统中对bad block 进行管理必须要求有特殊的软件层。因此对nand flash进行烧录, 必须采用正确的方式进行bad block 的管理, 该方法取决于嵌入式系统中程序的管理方式。对bad block 的管理有很多种方式, 没有那一种方式被定义成标准方式。
例如: 一种通用的方式是跳过bad block , 把数据写入那些已知的好块中 — 这种方法被称为“Skip Block”。另外一种通用的方式叫做“Reserved Block Area”, 这种方法用已知好的block (块)来替代bad block, 这些已知好的block (块)是预先保留设置的。
除此之外, 其他应用需求对每个页内的数据进行ECC计算。当bad block 产生时, ECC校验被用来侦测bad block 的出现并且做数据的修补。ECC数据也会被写入备用区域。这种目的的算法通常被称作 Error Correction/Error Detection(EC/ED) algorithms
