Flash Memory中文名字叫闪存，是一种长寿命的非易失性（在断电情况下仍能保持所存储的数据信息）的存储器。

从名字中就可以看出，非易失性就是不容易丢失，数据存储在这类设备中，即使断电了，也不会丢失，这类设备，除了Flash，还有其他比较常见的入硬盘，ROM等，与此相对的，易失性就是断电了，数据就丢失了，比如大家常用的内存，不论是以前的SDRAM，DDR SDRAM，还是现在的DDR2，DDR3等，都是断电后，数据就没了。

NOR和NAND是现在市场上两种主要的非易失闪存技术。Intel于1988年首先开发出NOR flash技术，彻底改变了原先由EPROM和EEPROM一统天下的局面。紧接着，1989年，东芝公司发表了nand flash结结，强调降低每比特的成本，更高的性能，并且象磁盘一样可以通过接口轻松升级。但是经过了十多年之后，仍然有相当多的硬件工程师分不清NOR和NAND闪存。

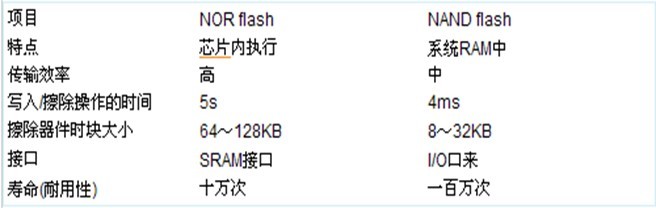

NOR的读速度比NAND稍快一些。
NAND的写入速度比NOR快很多。
NAND的4ms擦除速度远比NOR的5s快。
大多数写入操作需要先进行擦除操作。
NAND的擦除单元更小，相应的擦除电路更少

在NOR Flash中, 所有的存储区域都保证是完好的, 同时也拥有相同的耐久性。在硬模中专门制成了一个相当容量的扩展存储单元 — 他们被用来修补存储阵列中那些坏的部分， 这也是为了保证生产出来的产品全部拥有完好的存储区域。为了增加产量和降低生产成本, nand flash 器件中存在一些随机bad block 。为了防止数据存储到这些坏的单元中, bad block 在IC烧录前必须先识别。在一些出版物中, 有人称bad block 为“bad block”, 也有人称bad block 为“invalid block”。其实他们拥有相同的含义, 指相同的东西。
从实际的应用上来说, NOR Flash与NAND Flash主要的区别在于接口。 NOR Flash拥有完整的存取-映射访问接口, 它拥有专门的地址线和数据线, 类与EPROM。然而在nand flash中没有专门的地址线。它发送指令,地址和数据都通过8/16位宽的总线(I/O接口)到内部的寄存器。

SLC/MLC基本原理

什么是SLC和MLC？
SLC全称为Single-Level Cell，MLC全称为Multi-Level Cel数码播放器中一般采用两种不同类型的NAND闪存。其中一种叫做SLC（Single Level Cell），单层单元闪存；第二种叫做MLC（Multi Level Cell），多层单元闪存。两者的主要区别是SLC每一个单元储存一位数据，而MLC通过使用大量的电压等级，每一个单元储存两位数据，数据密度比较大。

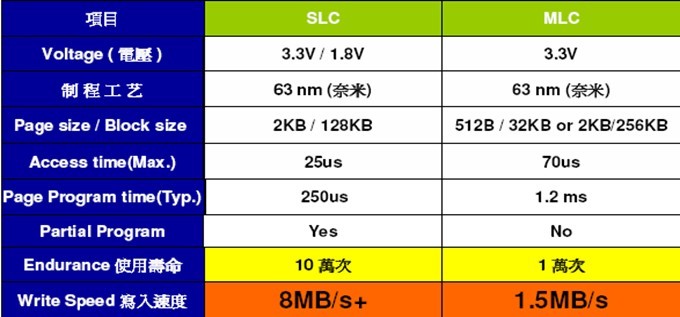

SLC芯片和MLC技术特点及区别
一般而言，SLC虽然生产成本较高，但在效能上大幅胜于MLC。SLC晶片可重复写入次数约10万次，而MLC晶片的写入次数至少要达到1万次才算标准，而目前三星MLC芯片采用的MLC芯片写入寿命则在5000次左右。

A.读写速度较慢。相对主流SLC芯片，MLC芯片目前技术条件下，理论速度只能达到2MB左右，因此对于速度要求较高的应用会有一些问题。
B.MLC能耗比SLC高，在相同使用条件下比SLC要多15%左右的电流消耗。
C.MLC理论写入次数上限相对较少，因此在相同使用情况下，使用寿命比较SLC短，。
D.MLC的价比SLC低30％~40%，有些甚至更低。

目前MLC和SLC 在2GB闪存芯片上的价相差了将近100多元，他们的差异还是比较明显的。所以对于选择数码播放器的朋友，选择更便宜廉价的MLC芯片产品还是选择稳定性和性能更好的SLC产品，就看你的需要了。

FLASH的发展
1.在1984年，东芝公司的发明人Fujio Masuoka首先提出了快速闪存存储器(此处简称闪存)的概念。
2.Intel是世界上第一个生产闪存并将其投放市场的公司。1988年，公司推出了一款256K bit闪存芯片。
3.第二种闪存称为NAND闪存。它由东芝公司于1989年研制，并被认为是NOR闪存的理想替代者。
4.MLC是英特尔（Intel）在1997年9月最先开发成功的。
5.2004年，除三星和东芝增加产能外，包括Hynix、英飞凌及瑞萨等大厂，也自2004年起陆续进入NAND闪存市场。

各产商NAND_Flash_大全

nand flash存储器结构描述

NAND Flash存储器由block (块) 构成, block的基本单元是page (页)。通常来说, 每一个block由16, 32或64个page组成。大多数的nand flash器件每一个page (页)内包含512个字节(或称为256个字)的Data area（数据存储区域）。每一个page内包含有一个扩展的16字节的 Spare area（备用区域）。所以每一个page的大小为51216=528字节。我们称这样的page为small page。
