76XX针式打印机安装使用手册(2)

更换色带时， 请确定打印机没有接收数据， 否则数据会丢失。 安装色带的操作方法如下： （1） 打开打印机上盖。 （2） 按色带上的箭头方向转动色带盒旋钮， 以旋紧色带的松弛部分。 （3） 在打印头上插入色带， 推动色带盒直到卡紧。 （4） 按色带上的箭头方向旋转色带盒旋钮 5 到 6 周， 以旋紧色带可能松弛的部分。 3. 5 打印机的开关、 按键及指示灯 3. 5. 1 电源开关 电源开关（一个摇杆开关） 用来开关打印机电源。 打印机的电源开关位于打印机的左侧面。 当按下开关的“ON”， 则打开打印机； 当按下开关的“OFF”，则关闭打印机。 注意： 仅在连接了电源后打开开关。 3. 5. 2 按键及指示灯 （一） GP-7635Ⅲ系列打印机的按键及指示灯 FEED 按键： 进纸按键 在待机状态时， 按下进纸按键连续进纸。 在打印过程中， 进纸按键无效。 ESC C 5 命令允许或禁止进纸按键。 当禁止时， 进纸按键无效。 然而当安装纸卷时， 纸上好后， 按进纸（FEED） 按键则状态（STATUS） 指示灯亮打印机IMPACT DOT-MATRIX RECEIPT PRINTER9 回到连线状态， 准备打印。

STATUS 灯： 状态指示灯 指示出打印机的状态。 状态指示灯一直亮表示打印机处于连线状态， 状态指示灯灭表示打印机处于离线状态； 闪亮表示打印机发生缺纸、 卡纸、 打印头过热、 打印头错误或其它异常。 POWER 灯： 电源指示灯 当打开打印机电源时， 电源指示灯亮； 当关闭打印机电源时， 电源指示灯灭。 （二） GP-7645、 GP-7645II 系列打印机的按键及指示灯 FEED 按键： 进纸按键 在待机状态时， 按下进纸按键连续进纸。 在打印过程中， 进纸按键无效。 ESC C 5 命令允许或禁止进纸按键。 当禁止时， 进纸按键无效。 按住进纸（FEED） 按键同时打开打印机电源， 然后在小于 5 秒松开按键，这时打印机将执行自检测。 POWER 灯： 电源指示灯 当打开打印机电源时， 电源指示灯亮； 当关闭打印机电源时， 电源指示灯灭。 ERROR 灯： 错误指示灯 当错误指示灭， 打印机处于联机状态； 当错误指示闪灯亮， 同时缺纸指示灯灭， 打印机过热（ERROR 灯快闪一下灭一下状态）， 待打印机温度降低自动恢复到正常联机状态； 当错误指示闪灯亮， 同时缺纸指示灯灭， 可能发生打印头错误（ERROR 灯闪两下灭一下状态）， 重新开机使打印机重新复位； 当错误指示灯亮， 同时缺纸指示灯也亮， 打印机处于缺纸状态， 请重新装纸。

PAPER 灯： 缺纸指示灯 当打印机缺纸时， 错误指示灯和缺纸指示灯同时亮。 3. 5. 3 DIP 开关设置 打印机底部有一个小铁盖， 拧开螺丝以后可以看到电路板上有 DIP 开关。通过 DIP 开关的设定可能改变打印机的设置。 注意：IMPACT DOT-MATRIX RECEIPT PRINTER10 确信打印机处于关机状态， 并且已将电源插座拔离电源， 再设置 DIP 开关。 打印机各 DIP 开关设置功能如下： SW 功能 1 是否黑标模式 2 是否有切刀 3 选择切刀模式 4 选择每行打印的字符数（CPL）7×9/9×9 5 选择单/双向打印 6 是否汉字模式 7-8 传输速度（串口有效）（参照下表） 开 黑标模式 有切刀 全切 42CPL/35CPL关 非黑标模式 无切刀 半切 40CPL/33CPL单向打印 非汉字模式 双向打印 是汉字模式 传输速度(bps) -位/秒 38400 4800 9600 19200 SW-7 ON OFF ON OFF SW-8 ON ON OFF OFF 3. 6 打印机自检测 自检测可以检测打印机是否工作正常， 如果能够正确地打印出自检清单样，则说明除和主机的连接接口以外， 打印机一切正常， 否则需要检修。

自检测将顺序打印出软件版本号、 DIP开关设置说明、 接口形式及英文字符和部分中文字符。 自检测的操作方法是： 在打印机连接好以后， 按住进纸按键同时打开打印机电源， 首先打印机复位检测， 待复位完毕后小于5秒松开进纸（FEED） 按键，这时打印机将进行自检测打印出自检清单样。 自检测结束， 打印机打印出以下内容。** Completed ** 3. 7 打印机数据十六进制转储 此模式打印机打印主机传来的十六进制码数据及其对应的字符， 以便查找到主机与打印机数据传输的故障原因佳博针式票据打印机故障。 启动十六进制转储： 在打印机连接好以后， 按住进纸（FEED） 按键同时IMPACT DOT-MATRIX RECEIPT PRINTER11 打开打印机电源， 首先打印机复位检测， 待复位完毕后大于 5 秒松开进纸 （FEED）按键， 可进入打印机数据十六进制转储模式。 打印机首先在卷纸上打印“Hexadecimal Dump” ， 然后打印机用十六进制代码及其对应的字符打印此后接收到的数据。 注意： （1） 在使用打印机数据十六进制转储模式时， 打印机用十六进制代码及其对应的字符打印接收到的数据。

测试原理及现象：主机间隔500ms发送10个字符（0-9），从机开启spi中断接收数据，接收满10字节数据，置标志位gspi_flagover有效，并变化led，通过串口打印接收到的数据。如果dte类型接口和dte类型接口相连时不交叉相连引脚，对触的引脚都是数据接收（发送）引脚，不能进行通信。intel的ibm pc上i386芯片是遵循intel与ibm共同制定的boot协议的 1. pc机的复位线和系统中的所有部件相连，包括cpu的reset引脚//本文引用自脚本之家 2. 系统上电开机时，主板电源系统发送低电平的"power good"信号，该信号送到复位接口电路的#res端，产生时钟同步的复位正脉冲信号reset，该脉冲发送到上面提及的复位线上，经由cpu的reset引脚被cpu采集到，当正脉冲从1返回0时(下降沿)，cpu启动内部初始化程序，初始化完成后进入实地址模式。

2 TXD 打印机 3 RXD 主机 4 RTS 打印机 7 20 GND DTR ——IMPACT DOT-MATRIX RECEIPT PRINTER12 打印机串行接口与 POS 主机串行接口连接： 3. 9 打印机的并行接口 GP-7635ⅢP、 GP-7645P、 GP-7645IIP 打印机的并行接口 插座为 36PIN Centronics 插座， 8 位并行传输， 支持 BUSY/nAck 握手协议。 打印机并行接口插座各引脚功能定义如下： 引脚号 信号名称1 2 3 4 5 6 7 8 9 10 信号来源主机 主机 主机 主机 主机 主机 主机 主机 主机 打印机 打印机应答信号。 表示打印机已接收前一个字节的数据。 打印机 “高” 电平表示打印机正“忙”， 不能接收数据。 —— 接地。 逻辑“低” 电平。 打印机 经电阻上拉“高” 电平。 —— 未连接。 —— 接地。

逻辑“低” 电平。 打印机 经电阻上拉“高” 电平。 —— 接地。 逻辑“低” 电平。 —— 未连接。 打印机 打印机错误信号。 说明 数据选通触发脉冲, 下降沿时读入数据。这些信号分别代表并行数据的第一至第八位信息。 每个信号当其逻辑为“1” 时为“高” 电平， 逻辑为“0” 时为“低” 电平。 /STB DATA0 DATA1 DATA2 DATA3 DATA4 DATA5 DATA6 DATA7 nAck 11 BUSY 12 13 GND Select NC GND Logic-HGND NC NError (nFault)GND 14， 15 16， 17 18 19～30 31 32 33 —— 接地。 逻辑“低” 电平。IMPACT DOT-MATRIX RECEIPT PRINTER13 34～36 NC —— 未连接。

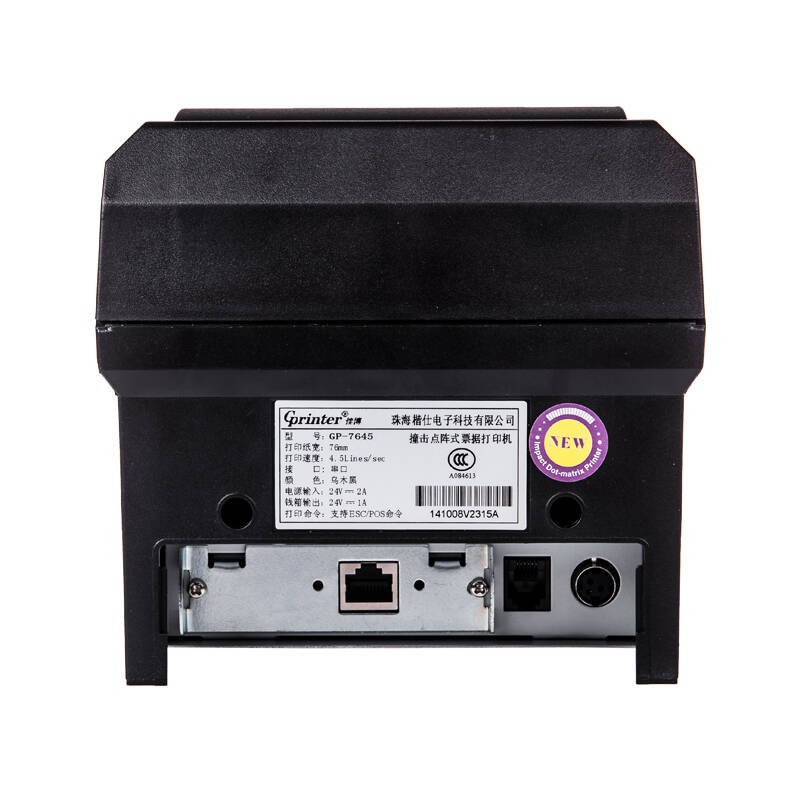

3. 10 打印机的钱箱接口 打印机的钱箱口采用 RJ-11 标准， 6 线插座， 输出 DC 24V/1A 电源信号驱动钱箱动作。 将钱箱的 RJ-11 水晶头插入钱箱接口即可通过打印机开钱箱。 打印机的钱箱接口各引脚功能定义如下： 引脚号 信号 1 2 3 4 5 6 流向 空 输出 空 输出 空 空 空 结构地 空 钱箱驱动信号空 空钱箱连接图如下所示： 3. 11 关于黑标定位控制说明 3. 11. 1 打印机构与打印控制固有相关参数 （1） 打印机构的打印头至机头撕纸线位置为18毫米。 （2） 打印机构的打印头至黑标检测开关位置为25毫米。 3. 11. 2 黑标印刷注意事项 （1） 黑标必须印在票据正面靠右边。IMPACT DOT-MATRIX RECEIPT PRINTER14 （2） 黑标的印刷尺寸应为： 8(宽) ×5(高) 毫米。 （3） 黑标的黑度应足够饱和， 反射率≤10%； 印有黑标面的其它部分白度应足够白， 反射率>75%。 3. 11. 3 黑标定位 本机构支持预印刷带黑标纸的定位打印。 （1） 黑标定位控制选择 将DIP开关的SW-1位设置为开(ON) 和正确设置GS （ F 命令， 则选择黑标定位打印。

（2） 黑标检测位置 黑标位于票据正面靠右边。 黑标检测开关位置与打印起始位置及机头撕纸线位置之间的相互关系见下图。 打印机检测到黑标的位置， 是在黑标前沿经过黑标检测开关中心位置约2毫米处。 AB C约2m m进纸方向A=B=25mmC=18mmmm43黑标检测开中 心位置关 3. 12 清洁打印机 如果打印头上有纸屑， 请用软毛刷清除纸屑。 3. 13 故障排除打印机出现故障时， 可参照本节进行相应处理。 如果仍然无法排除故障，请与经销商或厂家联系。IMPACT DOT-MATRIX RECEIPT PRINTER15 3. 13. 1 控制面板上的指示灯不亮 检查电源线是否正确地插入打印机、 电源适配器和电源插座。 检查打印机的电源开关是否打开。 3. 13. 2 STATUS（状态） 或 ERROR（错误） 指示灯闪烁不停， 打印机不打印 首先， 关闭打印机电源， 然后检查是否卡纸。 若卡纸， 清除卡纸。 如果没有卡纸， 但是打印机已工作很长时间， 那么可能是打印头过热。 如果打印头过热， 当打印头冷却后， 打印机会继续打印作业。 如果没有卡纸， 打印头又没有过热， 先关闭打印机电源， 约 10 分钟后重新打开。

如果打印机还不工作， 立即从插座拔下电源线， 然后联系技术服务人员。 3. 13. 3 指示灯指示正常， 但打印机不打印 运行自检测以检查打印机是否工作正常。 如果不能自检测， 请与经销商或技术服务人员联系。如果自检测能正常进行， 检查以下内容：（1） 检查打印机和计算机之间连线两端的接口。 同时确认连线是否同时满足打印机和计算机的规格要求。 （2） 打印机和计算机之间的数据传送设置可能不同。 确认打印机数据传送的 DIP 开关设置与计算机相同。 您可以使用自检测打印出打印机的接口设置。 如果打印机不能打印， 请与您的经销商或技术服务人员联系。 3. 13. 4 打印机有声响， 但并没打印 色带盒安装可能不正确， 请正确安装色带盒。 色带可能已磨损， 请更换色带盒。 3. 13. 5 打印模糊色带可能已磨损， 请更换色带盒。IMPACT DOT-MATRIX RECEIPT PRINTER16 3. 13. 6 打印缺少了 一条线打印头可能已损坏。 停止打印， 与经销商或技术服务人员联系。 3. 14 打印机的驱动 GP-7635Ⅲ、 GP-7645、 GP-7645II 系列打印机的驱动方式有两种， 一种是在 Windows 9x/ME/2000/XP 下直接安装驱动程序， 另一种是使用串口或并口直接驱动。

在这种方式下，并不需要使用驱动程序，只需要把字符直接输出到端口，并由打印机内部的硬字库来实现字符的转换打印。一般情况下，打印服务器驱动程序安装后，在打印机端口列表中增加ip地址作为打印端口名称或定义相关名称作为打印端口名称，为了描述清楚，我们统一称之为：打印服务器端口。但是为了吸收字模法的优点，采用条码使用图像法打印，而字符和汉字用字模法打印的办法。
