13661608277 金先生上海溴化锂机组回收公司 13661608277 金先生 回收各类溴化锂机组，溴化锂机组又称溴化锂吸收式制冷机。上海溴化锂机组回收公司 13917151662 金先生 回收各类溴化锂机组，溴化锂机组又称溴化锂吸收式制冷机。溴化锂吸收式制冷 机是 一种以热能为动力， 以水为制冷剂， 以溴化 经 溶液为吸收剂 的新一代节能型制冷设 备， 与氨制冷 压缩机 比较起 来，可大 大 节 省 电 能。

溴化锂水溶液的性质2、溴化锂溶液的饱和蒸汽压由于溴化锂溶液中溴化锂的沸点远高于水的沸点，因此，在于溶液达到相平衡的气相时，没有溴化锂存在，、溴化锂溶液的饱和蒸汽压由于溴化锂溶液中溴化锂的沸点远高于水的沸点，因此，在于溶液达到相平衡的气相时，没有溴化锂存在，全部是水蒸汽。溴化锂溶液的蒸汽压也称为溴化锂溶液3全部是水蒸汽溴化锂溶液的蒸汽压也称为溴化锂溶液的水蒸气压。溴化锂溶液的饱和水蒸汽压随着浓度的增大而降低，并远低于同温度下水的饱和蒸汽压。这表明溴化锂溶液的吸湿性很强。即对于水蒸汽来说，溴化锂溶液是一种很好的吸收剂，它具有吸收比其温度低得多的水蒸汽的能力。的水蒸气压。溴化锂溶液的饱和水蒸汽压随着浓度的增大而降低，并远低于同温度下水的饱和蒸汽压。这表明溴化锂溶液的吸湿性很强。即对于水蒸汽来说，溴化锂溶液是一种很好的吸收剂，它具有吸收比其温度低得多的水蒸汽的能力。溴化锂水溶液的性质3、溶解度溴化锂在水中的溶解度很高，常温下饱和溶液的浓度约为、溶解度溴化锂在水中的溶解度很高，常温下饱和溶液的浓度约为60%。在一定的浓度下，随着温度的降低会有晶体析出。这在溴化锂制冷机的运行过程和停机期间必须十。

当λ一定时，制冷温度t 降低，一次能耗节能率i反而增加，这是由于随着制冷温度t的下降，相对于吸收式制冷机，压缩式制冷机制冷系数下降迅速，而吸收式制冷机制冷系数下降相对较少，因此制取相同的冷量，所需的一次能耗越少，节能率i越大。强化传热的结果，将使吸收器喷淋溶液的温度更接近于冷却水的温度，从而降低喷淋溶液的温度，以降低吸收液的饱和蒸汽压，达到增大传质推动力的目的。节能多少与空调的使用有关，实际上，在夏季温度为24～28℃时，室内温度选择上限比下限要节能，因为制冷温度每降低1℃，电功率就会增加5%—10%，因此使用时设置温度在28℃的能耗就比设置在24℃时会减少20%以上。

3、以溴化锂水溶液为工质，无毒、无害，有利于满足环保的要求。4、制冷量调节范围广，可以在20%至100%进行无级调节。5、机器在真空状态下运行，无爆炸危险，安全可靠。6、对广，可以在20%至100%进行无级调节。5、机器在真空状态下运行，无爆炸危险，安全可靠。6、对获取热量。

制冷装置就是根据蒸发吸收热量的原理设计。在大气压力（760mmHg）下，水要达到100℃才沸腾蒸发，而在低于大气压力（即真空）环境下，水可在温度很低时沸腾蒸发。如果在密闭的容器里获得℃才沸腾蒸发，而在低于大气压力（即真空）环境下，水可在温度很低时沸腾蒸发。如果在密闭的容器里获得6 mmHg的低压条件，水的沸腾蒸发温度只有的低压条件，水的沸腾蒸发温度只有4℃。溴化锂溶液是一种吸水性极强的物质，可以连续不断地将周围空间的水蒸汽吸收过来，维持低压条件。蒸汽溴化锂制冷机就是利用这一原理设计的：水在真空环境下蒸发带走系统的热量，溴化锂溶液吸收水蒸汽，将水蒸汽中的热量传递给冷却水，再通过冷却塔释放到大气中去，变稀了的溴化锂溶液通过加热浓缩，分离出水蒸汽冷凝后再次去蒸发，浓溶液再次去吸收。℃。溴化锂溶液是一种吸水性极强的物质，可以连续不断地将周围空间的水蒸汽吸收过来，维持低压条件。蒸汽溴化锂制冷机就是利用这一原理设计的：水在真空环境下蒸发带走系统的热量，溴化锂溶液吸收水蒸汽，将水蒸汽中的热量传递给冷却水，再通过冷却塔释放到大气中去，变稀了的溴化锂溶液通过加热浓缩，分离出水蒸汽冷凝后再次去蒸发，浓溶液再次去吸收。

冷媒水的热量被吸收使水温降低，从而达到制冷目的，完成制冷循环，吸收器中喷淋中间浓度混合溶液吸收制冷剂蒸汽，使蒸发器处于低压状态，溶液吸收冷剂蒸汽后，靠热压缩系统再产生制冷剂蒸汽，保证了制冷过程的周而复始的循环。闭式冷却塔是将系统中的热水喷撒至散热材料表面与通过流动的空气相接触，热水与冷空气之间即产生热量交换作用，同时部分的热水被蒸发，因蒸发的吸热作用，蒸发的水蒸汽带走热水的热量使原来的热水温度降低冷却，经冷却后的水落入水槽内，再利用水泵提供的压力将其传送至热交器中，再予吸收热量。此时，热水与冷空气之间即产生显热之热交换作用，同时部份的热水被蒸发，亦即蒸发水汽中其蒸发潜热被排放至空气中，最后经冷却后的水落入水槽内，利用泵浦将其传送至热交器中，再予吸收热量。

产生的冷剂水则经U型管节流后进入蒸发器，因蒸发器中压力较低部分冷剂水闪发成冷剂蒸汽另部分冷剂水则因热另部分冷剂水则因热力较低，一部分冷剂水闪发成冷剂蒸汽，而另一部分冷剂水则因热量被闪发的那一部分带走而的冷剂蒸汽和闪发产生的冷剂降温成饱和冷剂水后流入蒸发器的水盘，被冷剂泵抽出喷淋在蒸发器传热管表面，吸收流经传热管内冷水的热量而沸腾蒸发，成为冷剂蒸汽。产生蒸汽一起进入吸收器，被回到吸收器中的浓溶液吸收。冷水则在热量被冷剂水带走后温度降低，流出机组，返回用户系统作为冷冻水。浓溶液在吸收了冷剂蒸汽后，浓度降低，成为稀溶液，被溶液泵在此送往发生器加热浓缩。这个过程不断循环进行，蒸发器就连续不断地制取所需温度的冷水。量被闪发的那一部分带走而的冷剂蒸汽和闪发产生的冷剂降温成饱和冷剂水后流入蒸发器的水盘，被冷剂泵抽出喷淋在蒸发器传热管表面，吸收流经传热管内冷水的热量而沸腾蒸发，成为冷剂蒸汽。产生蒸汽一起进入吸收器，被回到吸收器中的浓溶液吸收。冷水则在热量被冷剂水带走后温度降低，流出机组，返回用户系统作为冷冻水。浓溶液在吸收了冷剂蒸汽后，浓度降低，成为稀溶液，被溶液泵在此送往发生器加热浓缩。这个过程不断循环进行，蒸发器就连续不断地制取所需温度的冷水。

中央空调的冷却水泵的功率是根据空调冷冻机组的压缩机满负荷工作设计的，当环境温度及各种外界因素，冷冻机组不需要开启全部压缩机组，此时空调的冷凝系统所需要的冷却量也相应地减小，这时就可以通过变频调速器来调节冷却水泵的转速，降低冷却水的循环速度及流量，使冷却水的冷负荷被冷凝系统充分利用，从而达到节能目的。12.10.5 如换热管后的冷凝水带气液分离器回流，回流部分的换热管管内容易滞留冷凝水，通蒸汽时间需要更长，应确保回流部分的换热管内水分被蒸汽蒸发后，才能关闭蒸汽进、出口阀，严防冬天内部结冰，导致换热管冻裂事故的发生。发生器内的稀溶液由于发生出冷剂蒸汽而形成温度较高的浓溶液，依靠上下筒的压力差和溶液本身的重量，流经热交换器被低温稀溶液吸热降温后，自流进入吸收器4，与吸收器中的溶液混合成中间浓度的浓溶液，由吸收器泵9输送并喷淋到吸收器管簇外，吸收从蒸发器蒸发出来的冷剂蒸汽后使溶液浓度降低。

溴化锂吸收式制冷机原理及特点 蒸发器 由传热管、前后端盖、喷淋管、冷水水盘、液囊、冷剂泵组成。从用户系统来的冷水从端盖进入传热管，使由冷剂泵从冷剂水液囊中抽出，喷淋在传热管外的冷剂水获得热量蒸发，成为冷剂蒸汽，部分未蒸发的冷剂水落到水盘后被冷剂泵再次送入喷淋管喷淋。冷水在热量被冷剂水吸收后温度降低，流出蒸发器，进入客户系统。产生的冷剂蒸汽流入吸收器。蒸发器内压力约为0.8kPa(6～7mmHg)。 蒸发器材质：低温部分采用低磷脱氧紫铜管，高温部分采用铜镍合金管，铜管臂厚0.6-0.8mm。 蒸发器液面正常控制在1/3处，蒸发器内压力正常为6-7mmHg，水4℃蒸发,利用水的蒸发潜热制冷。(100℃的水变成100℃水蒸汽需要吸收539千卡的热量)  蒸发器铜管冻裂的原因 冷水泵停后，联锁失效，溴冷机仍运行(异常停机，应急时，应检查冷水泵，并立刻关闭蒸汽总阀防结晶)； 里面管道脏堵，尤其是新投入使用的机组 (可以从压损中看出管子是否堵)； 管里面有空气（在总的回水管上,安装膨胀水箱，补水、排气) 机组的四重保护 冷水泵与溴冷机联锁 冷水出口流量低于50%（开关） 冷水出口温度低保护 冷水温度低溴化锂吸收式制冷机原理及特点 溶液交换器 由传热管、折液板及前后液室组成。

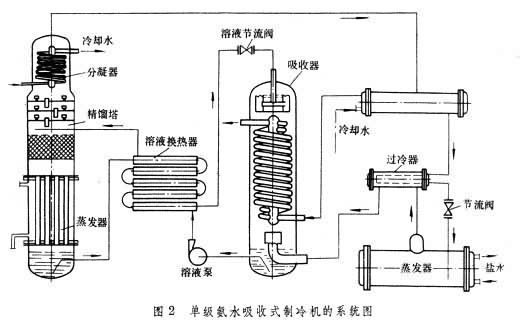

稀溶液走传热管内，浓溶液走传热管外，其作用是给稀溶液升温，让浓溶液降温。吸收式制冷机工作原理 抽气装置由装在机组内（吸收器、冷凝器）的抽气管及自动抽气装置（由溶液冷却器、引射器、储气筒、溶液回流管、视镜等组成）、真空隔膜阀、真空泵组成，其作用是抽除机组内的不凝性气体，保证机组的正常运行。 机组运行时，抽气装置能将机组内的不凝性气体慢慢地聚集在储气筒内，当其压力达到一定值时即可开启真空泵将其抽出。不凝性气体也可直接通过真空泵从机组内抽出。 熔晶管 安装在发生器与吸收器之间，是溶液交换器结晶后浓溶液流回吸收器的通道。当溶液交换器内的浓溶液因结晶堵塞时，发生器液位上升，浓溶液溢流入熔晶管，直接进入吸收器。未经过溶液热交换器降温的浓溶液进入吸收器后，使吸收器中的稀溶液温度升高。高温稀溶液流经溶液热交换器，加热传热管外的浓溶液，由此达到熔晶的目的。溴化锂吸收式制冷机原理及特点 溶剂泵和冷剂泵 是机组内工作介质流动的动力设备。溶液泵将吸收器中的溴化锂稀溶液抽出，经溶液热交换器送往发生器，在发生器中被加热浓缩后重新回流入吸收器。冷剂泵将蒸发器冷剂水液囊中的冷剂水抽出，喷淋在蒸发器传热管上，吸收传热管内冷水热量而蒸发。

 抽气装置 作用：抽出机器内的不凝性气体并排出室外。 不凝性气体的种类氧气氮气 不凝性气体的种类：氧气、氮气、氢气等。 不凝性气体的来源： 外界空气通过密封不良的连接处漏入。 溴化锂溶液腐蚀钢板、铜管产生。 不凝性气体对溴冷机的影响 不凝性气体是指在溴冷机中既不能被吸收也不能被冷凝的气体。机内一旦混入空气或其它不凝性气体，则制冷能力下降，蒸汽耗量增加，并且再生器内的腐蚀加剧，溶液混浊，影响到机器的寿命，还容易造成结晶。吸收式制冷机运转状况的好坏，可以说取决于机器的真空度，抽出机内的不凝性气体是运转及保养的重要环节。 不凝性气体存在的部位：冷凝器、吸收器。 抽气装置原理：利用液流的引射作用，使压力不同的上筒、下筒同时进行抽气作业，贮气室可使不凝性气体分离出来，贮藏在贮气室内，使机内持续保持高真空状态。溴化锂机组开车步骤 热水、冷水及冷却水管路系统检查 检查管路系统是否清洗干净，冷却塔、水池与外界相通的装置是否有杂物。 检查是否已在管路最低处设排水阀及在各联管的最高处设排气阀。 检查水管路系统中是否已装过滤网。 按照现场接管图检查管路。检查水管的位置和方向是否正确，管路是否吊挂支撑吊挂、支撑，以防止压力施加在水盖上等。

 检查水管路系统有无泄漏，水泵及管道是否有振动，水流量是否达到规定值，水质是否符合要求，若水质不合格，需加装水处理设备。 检查管路上所有的温度计、恒温器、流量开关、电动调节阀、温度传感器及压力表是否安装，安装位置是否合理。 检查水泵，包括：各连接螺栓是否松动；润滑油、润滑脂是否充足；填料是否漏水，漏水大小以流不成线为界线；检查电气，运转电流是否正常；泵的压力、声音及电机温度是否正常。 检查冷却塔的型号是否正确，流量是否达到要求，温差是否合理；检查风机的运转情况，运转电流是否正常。溴化锂机组开车步骤 真空泵检查 检查真空泵油牌号是否正确；检查真空泵油外观，真空泵油如含有水份，油就会发生乳化；按真空泵使用说明书检查真空泵安装及其性能。 3.2.1.4机组气密性检查  在机组调试前应进行气密性检查。首先应进行真空检验，若不合格则需进行压力找漏，找到泄漏点并修补后在进行真空检验，反复进行，直至真空检验合格。 3.2.1.5机组加溶液 溴化锂溶液中一般已加入0.1～0.3％的铬酸锂作为缓蚀剂，溶液的pH值已调至9～10.5，浓度为50％，在注入机组前应再次确认。 辛醇加入法与溶液加入法相同。
