一、mc34063中文资料- -简介

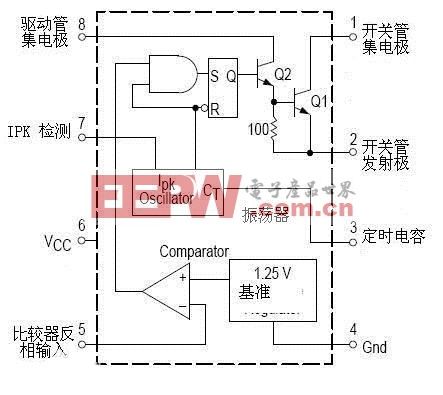

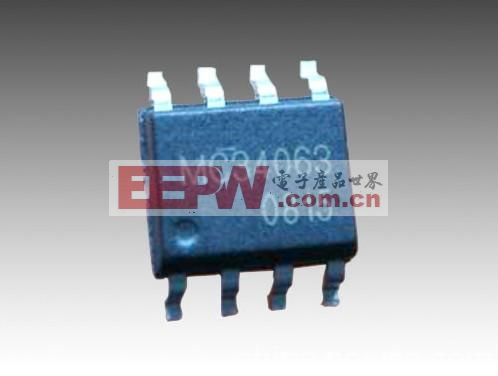

MC34063是一个单片集成电路，是一个包含了DC/DC变换器的控制电路。该集成电路的主要构成部分是具有温度补偿的电压源、占空比可控的振荡器、驱动器、比较器、大电流输出开关电路和R-S触发器。MC34063可用极少的开关元器件，构成升压变换开关、降压变换开关和电压反向电路，这种开关电源相对线性稳压电源来说，效率较高，而且当输入输出电压降很大时，效率不会降低，电源也不需要大的散热器，体积较小，使得其应用范围非常广泛，主要应用于以微处理器或单片机为基础的系统里。

二、mc34063中文资料- -特点

☆可在2.5~40V的输入电压范围内工作;

☆输出电压可在1.25~40V范围内进行调节;

☆无外接三极管情况下，输出开关电流可达1.5V;

☆低静态电流;

☆限制短路电流。

三、mc34063中文资料- -引脚

1脚：开关管集电极接口;

2脚：开关管发射极接口;

3脚：定时电容接口;

4脚：接地端;

5脚：比较器反相输入端，输出电压取样端;

6脚：电源Vcc接口;

7脚：IPK检测即负载峰值电流取样端;

8脚：驱动管集电极接口。

四、mc34063中文资料- -电路原理

芯片MC34063的3脚为定时电容接口，外接定时电容，振荡器在恒流源作用下对电容不停地充电放电，从而产生振荡波形。在振荡器对电容的充电过程中，与门的R输入端为高电平，当比较器的输入电平低于阙值电平时，与门的S输入端为高电平。当且仅当R输入端与S输入端均为高电平时，触发器被置为高电平，从而导通输出开关管;反之，若R输入端与S输入端有一个为低电平，或均为低电平时，触发器被复位，从而使得输出开关管关闭。

该芯片还有电流限制功能，通过对6、7管脚间的电压降检测来实现，当检测到6、7管脚间电压超过300mV时，芯片将启动过流保护功能，振荡器快速对定时电容进行充电，从而减少输出开关管的导通时间，使得其关闭时间延长。

五、mc34063中文资料- -降压变换电源

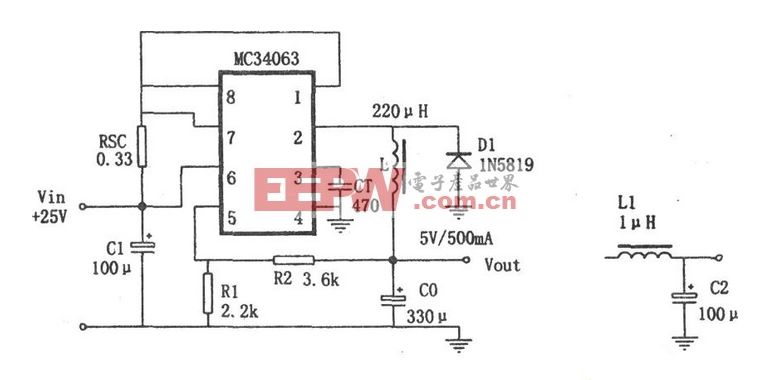

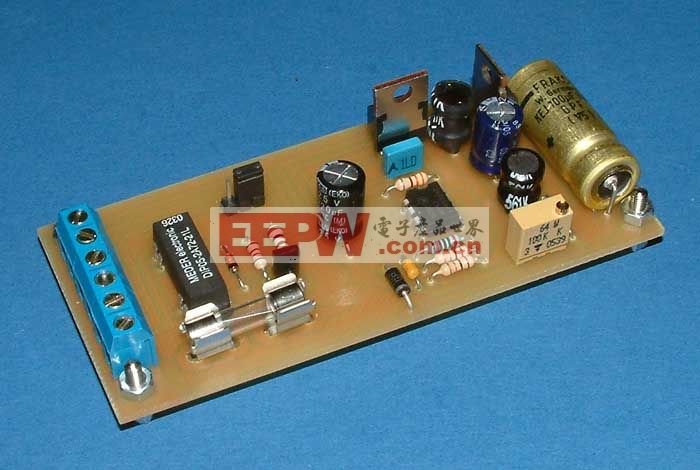

如下图所示是用芯片MC34063制作的+25/+5V降压变换电源原理图。该降压电路的工作过程如下：

1、MC34063芯片的5脚(比较器反相输入端)通过外接电阻R1和R2来监视输出电压。输出电压的计算公式为Uo=1.25(1+ R2/R1)，仅与R1、R2的阻值有关。

2、内部基准电压为1.25V恒定不变，当输出电压低于基准电压时，比较器输出的为跳变电压，触发器的S脚为高电平，当振荡器向电容充电时，R脚为高电平，使得触发器Q端为高电平，从而使输出开关管导通，进而有输入电压Ui向输出滤波器电容Co充电以提高输出电压U。，达到自动控制U。稳定的作用。

3、当输出电压U。高于基准电压时，触发器的S脚为低电平，Q端为低电平，使得驱动管T2截止，开关管T1截止。

4、MC34063芯片的7脚(IPK检测端)用于监视T1的峰值电流，从而达到控制触发器Q端高低电平的目的。

5、MC34063芯片的3脚(定时电容接口)外接定时电容，可调节振荡器的频率，从而决定T1的导通时间。

六、mc34063中文资料- -升压变换电源

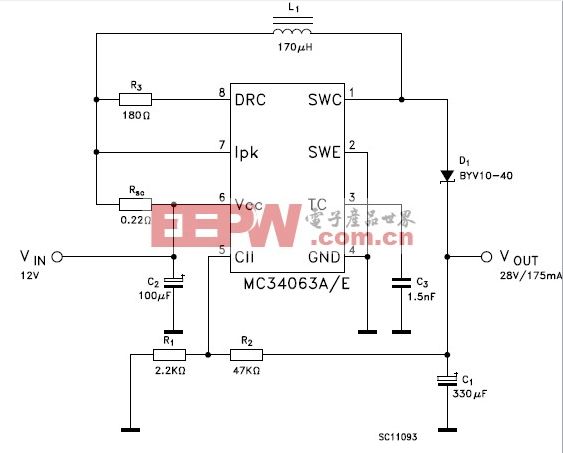

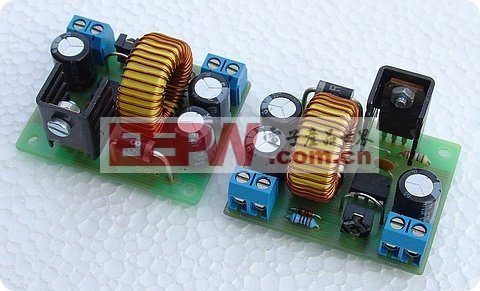

如下图所示是用芯片MC34063制作的升压变换电源原理图。当芯片MC34063内的开关管T1导通时，电源经取样电阻Rsc、电感L1和芯片的1、2脚接地，此时，定时电容“放电”负责提供能量，L1开始存储能量。当开关管T1断开时，电源和L1同时提供能量，定时电容“充电”存储能量，此时，L1相当于一个电源，电路中相当于有两个电源并联，因此负载上得到的电压高于实际电源的电压。将T1导通断开的频率称为芯片的工作频率，只要此工作频率相对负载的时间常数足够高，在负载上便可以获得连续的直流电压，。

七、mc34063中文资料- -开关反向电路
