熟悉全志方案的机友应该知道，PMU电源管理单元也是全志方案的一大特色，低功耗的CPU配合高效率的电源管理IC可以有效的提高平板的使用时间。型号为AXP221的智能PMIC电源管理芯片，支持无级DVFS和超级Standby动态调节，智能控制电流的输入与输入，同时V812四核版的快速充电功能也是该芯片的功劳之一，实测中配合2.5A的充电器可以实现2.5小时快速充电（关机情况下）。

昂达V812四核版（闪存）

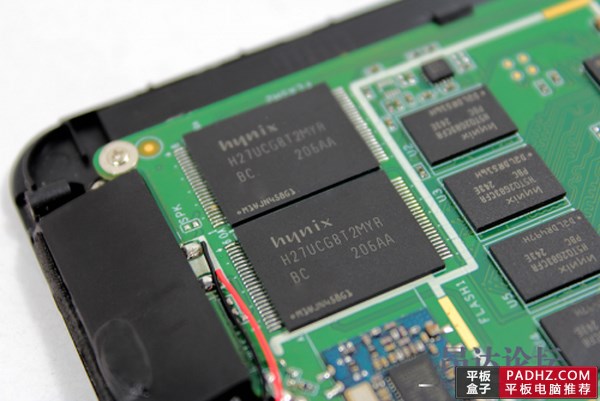

闪存采用了单颗8G的hynix闪存H27UCG8T2MYR，采用了LGA的贴片工艺，实测写入速度最高可达21M/S。

昂达V812四核版（触控IC）

昂达V812四核版采用了支持多点触控的电容式触摸屏，最高支持10点触控，那处理触控数据的则是这颗型号为GSL2680，生产商为Silead。

昂达V812四核版（PCB小板1）

昂达V812四核版（PCB小板2）

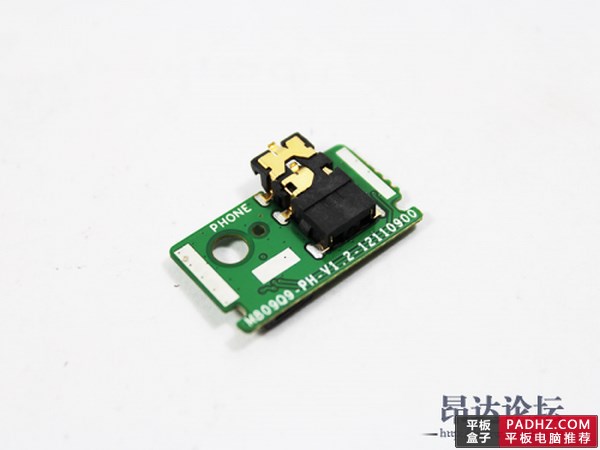

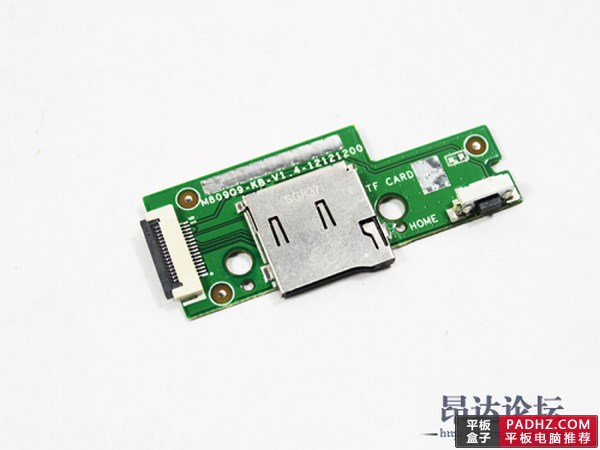

为了能够高效的利用内部空间，V812四核版还使用了两个附加PCB电路板，第一个是TF卡插槽与Home键小板，使用排线与主板相连，第二个就是3.5mm的耳机插孔。

昂达V812四核版（前置模组）

深入再深入，以下拆解为不可逆步骤，请勿模仿！

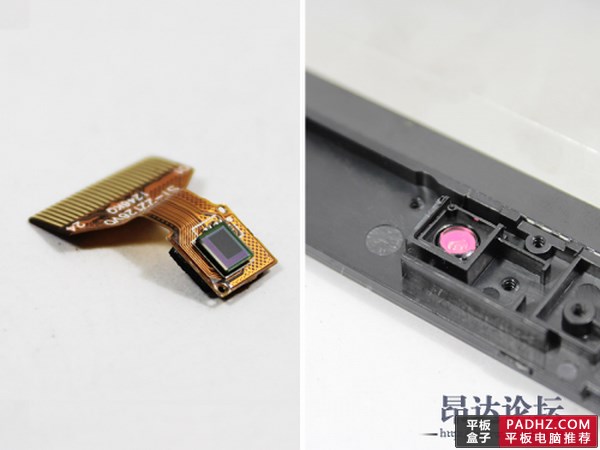

上图是V812四核版采用的前置，通过拆解我们可以明显的看到镜头上的镀层以及COMS感光元件，CMOS感光面积大约为3mm*1.8mm。

昂达V812四核版（后置模组）

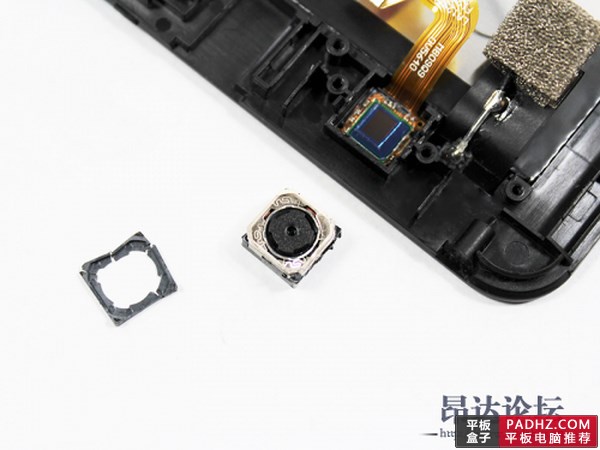

这个就是后置的真面目了，型号为OV5640，通过OmniVision官方的datasheet可以获知（官方datasheet阅读），该为500万像素（5.0MP），尺寸为1/4，中间部分是控制对焦的机械镜头组件（通过拆解已损坏，切勿模仿），通过控制镜片的活动从而实现变焦，后置的CMOS感光面积要比前置大的多。

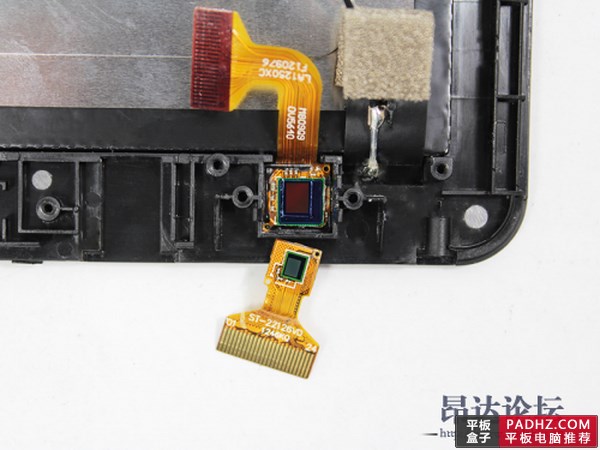

昂达V812四核版（感光元件尺寸对比）

通过对比我们可以很明显的看出来两者的尺寸区别，后置约为前置的两倍多。

昂达V812四核版（电池）

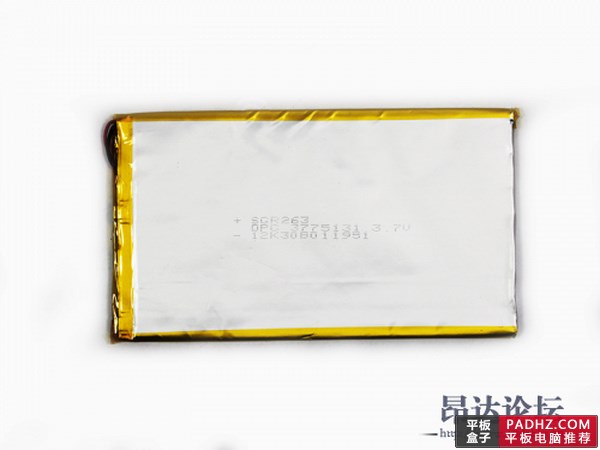

昂达V812四核版采用了一块容量为4400毫安时的电池，尺寸很大但却很薄，通过前面的视频续航测试这块电池的表现中规中矩吧。

昂达V812四核版（扬声器）

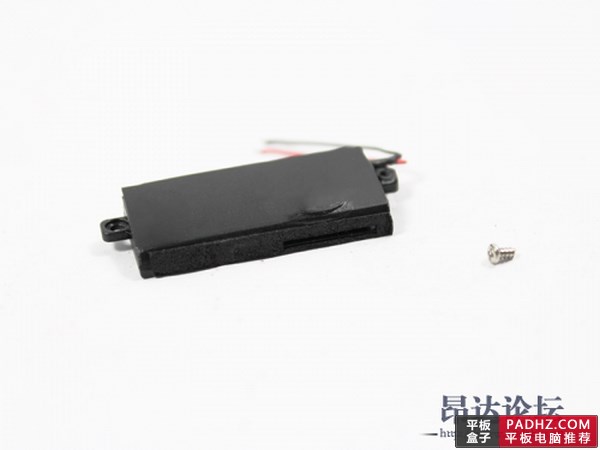

在这款新模具中扬声器也被进行了封装，我想目的自然是为了音量的集中，V812四核版的扬声器被安置在了底部侧边，所以这个扬声器模组的发声孔自然也在这里。

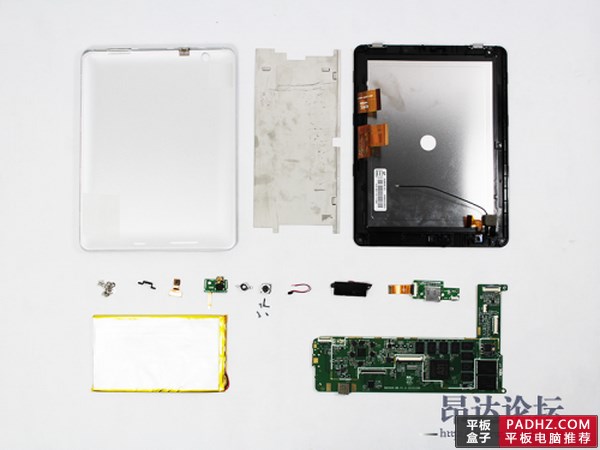

昂达V812四核版（全部元件）

通过上面完整的拆解我们不难看出昂达此次的变化，模具的精细化处理、内部空间利用率的有效提升都是市面上其他公版方案所不能比拟的，但过于重视轻薄从而电池容量受限也是直接影响用户的使用的，希望后面的产品昂达能够为我们提供更多更好的数码产品。
