昂达V812怎么样?平板盒子跟大家找到了昂达V812四核的拆机图,昂达V812四核版采用了全新的模具、全新的方案,所以相对于之前的产品来说,这次的新品是颠覆性的,在前面经过我的梳理相信大家或多或少对这款机器各方面的表现都有一定的了解。不过既然是“深入评测”嘛,那么我们不妨在“深入”一些,看看V812四核版拆开来以后究竟是什么样的,话不多说,开始吧。

昂达V812拆机图

昂达V812四核版拆机

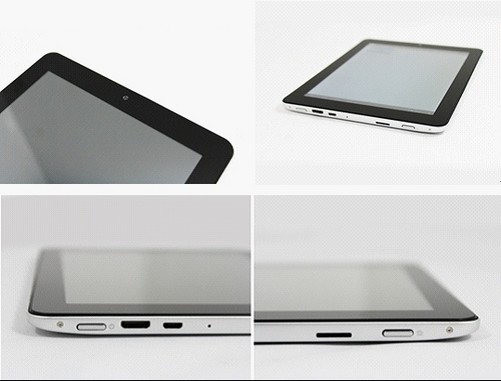

之前介绍外观开箱的时候我已经说过了,昂达V812四核版的螺丝不再是之前最常见的十字形螺丝,而是使用了Torx螺丝,也就是六角梅花形螺丝,由于最薄处不到5mm,所以也是Torx螺丝中较小的T3型,对于一般用户来说拆解的难度还是比较大的。

拆开来以后有用户可能要骂“又是胶带”了,那这里需要纠正的一点是使用胶带并不是做工低劣的补救措施,这些的胶带学名为“耐高温绝缘胶带”,在电路中的作用自然是隔离重要元件起到绝缘保护的作用,即使在ipad中也有胶带的身影,只是那些胶带是采用了黑色且定制化切割所以给人感觉很整洁,而国产的设备由于成本限制,定制化配件越多自然会抬高成本,所以采用通用的胶带虽然不美观但对质量丝毫没有影响,完全不必“闻胶色变”。

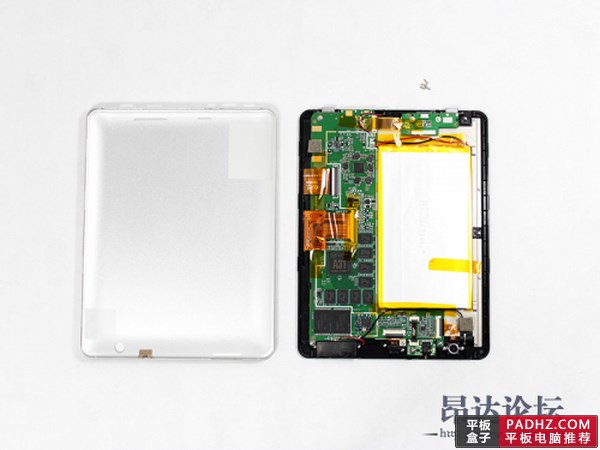

昂达V812拆机图

昂达V812四核版拆机

撕下这些胶带以后可以看到整个电路,PCB版因为单面贴片所以面积略大,合理的使用PCB小板将空闲的空间都加以了利用,而电池所占空间也利用的比较到位,就内部布局来说没有浪费的现象,所以想改造电池的用户可能要失望了。

昂达V812拆机图

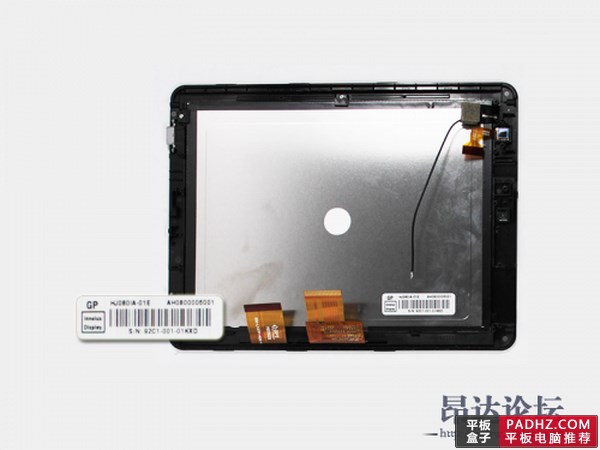

昂达V812四核版(屏幕组件)

昂达V812四核版采用了一块8英寸的IPS显示屏,通过编号我们可以得知此款屏幕出自苹果主要液晶屏供应商之一奇美光电,型号为HJ080IA-01B。

昂达V812拆机图

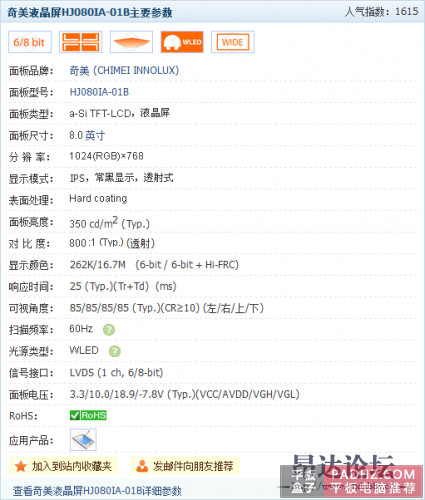

昂达V812四核版(屏幕参数)

这块屏幕为8.0英寸IPS工艺,最高色数为1600万色(16.7M),可视角度也达到了全视角85度,最高亮度350cd/㎡,对比度也达到了800:1,而在实际表现中这块屏幕的表现也是相当出色的(具体请参考前面的屏幕评测部分)。

昂达V812拆机图

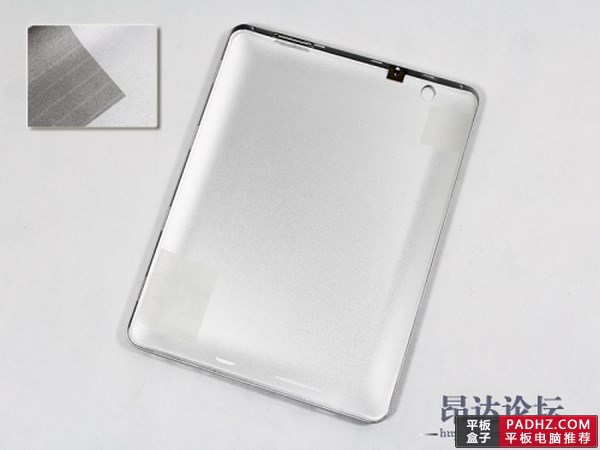

铝合金背壳(整体)

昂达V812拆机图

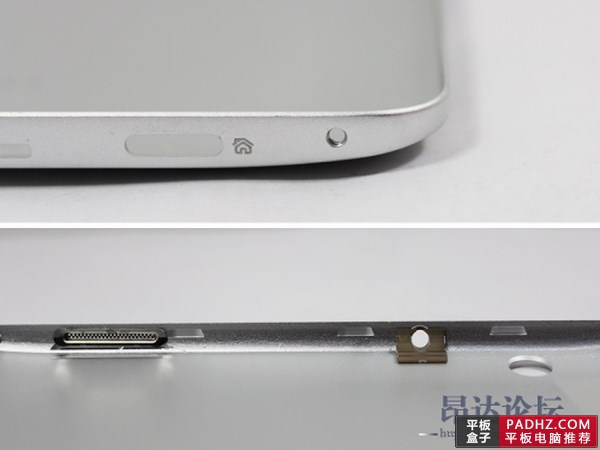

铝合金背壳(细节)

背壳部分为一体冲压成型的铝合金材质,拆机以后从内部看也没有丝毫的粗糙感,而且从电路上铝合金背壳还兼具了释放静电的功能(背壳的内部有两块进行了粗糙处理以增强传导性);而由于整块背壳一直延伸到了机身的真面,所以边缘也被打磨的十分圆滑,丝毫不用担心会有锋利的边缘划伤手指的情况发生。昂达v812

昂达V812拆机图

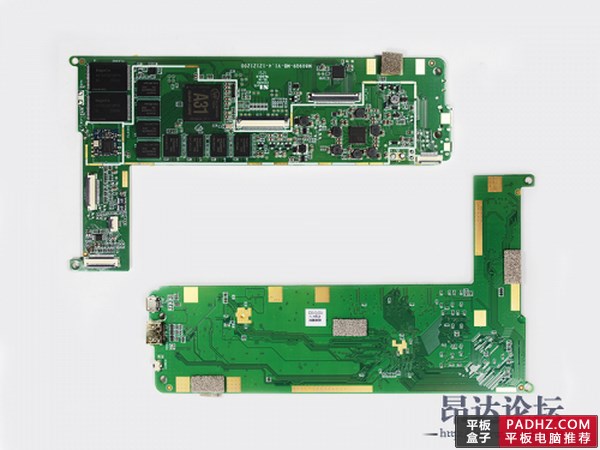

昂达V812四核版(主板)

由于V812四核版最厚的部分也只有9.8mm,所以顺应超薄的设计,PCB板采用了单面贴片的工艺,整个主板布局清晰,由于A31方案的高度集成性,元件的数量着实也不多,当然由此不规则的主板可以看出昂达的主板完全是针对机型定制开发的。

昂达v812_昂达v812 rom_昂达v812刷机教程

昂达V812拆机图

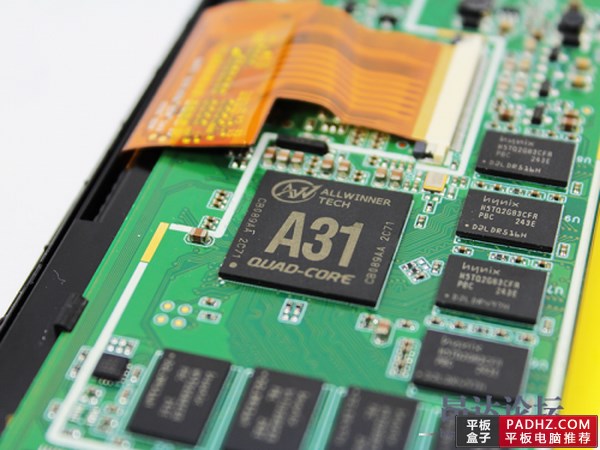

昂达V812四核版(主控)

这颗就是整个平板的,全志A31主控芯片;A31采用4核Cortex-A7 CPU架构,配备 Power VR SGX544 MP2 GPU,拥有8个显示引擎,同时支持4Kx2K视频解码及输出,可谓性能强劲。

昂达V812拆机图

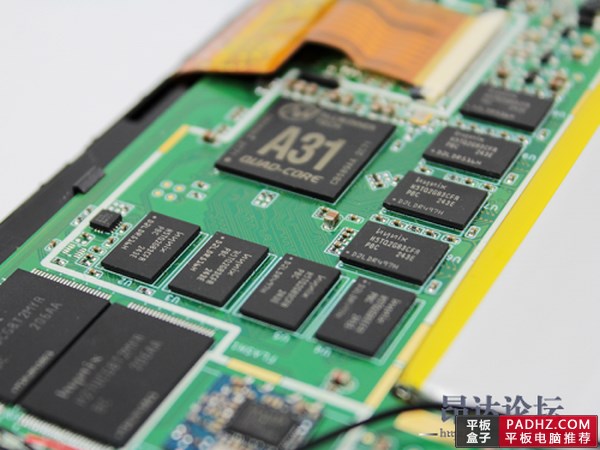

昂达V812四核版(缓存)

而为CPU性能的发挥提供的缓存部分也是配置高端,8颗hynix缓存芯片排布四周组成了两组双通道内存,共计2GB,实际使用中除去系统占用的剩余内存高达1500MB以上。昂达v812

昂达V812拆机图

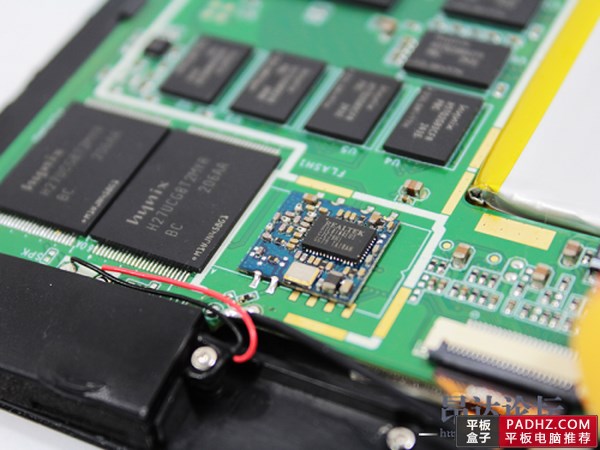

昂达V812四核版(WIFI模块)

WIFI方面V812四核版采用了Realtek的RTL811EUS方案,支持IEEE 802.11b/g/n,数据传输速率高达150Mbps,理论传输距离最大180米(实际情况中试天线情况而定)。

昂达V812拆机图

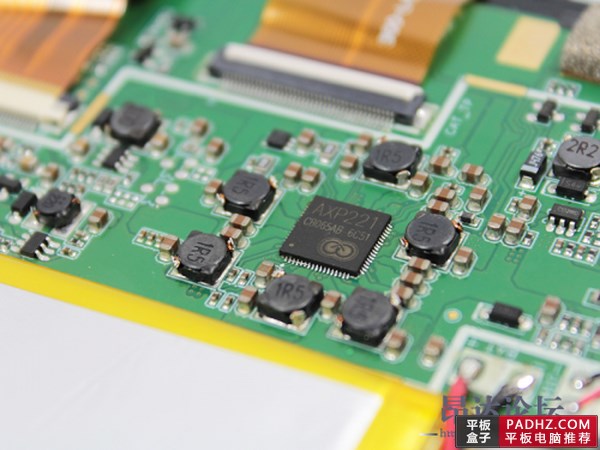

昂达V812四核版(PMU)
