华为NVMe硬盘怎么配置软RAID方案(2015-04-08)

NVMe 硬盘挂载教程

华为泰山服务器，如果配备NVMe硬盘。请注意NVMe硬盘没有连接到机器的RAID卡。而是直接连接到主板上，直接管理CPU。因此，RAID卡可能无法识别NVMe硬盘。

但是，根据客户需求，NVMe硬盘也需要规划RAID方案。下面介绍如何配置软件 RAID 方案。

大致分为两步：

1、首先在系统层面安装NVMe硬盘，让系统能够识别硬盘。

2、使用识别的NVMe硬盘作为软RAID。

具体教程如下：

一、安装NVMe硬盘：

1、 驱动是基于系统级别的。因此，针对使用哪个系统，请安装NVMe硬盘对应的系统级驱动包。

驱动器描述：

·如果你只使用ES3000 V5 NVMe PCIe SSD，而不使用其他厂商的SSD，可以使用操作系统自带的NVMe驱动（不需要安装华为NVMe驱动），也可以安装并使用华为NVMe驱动（请参考操作步骤）参见安装驱动软件。

·Linux系统下如果同时使用ES3000 V5 NVMe PCIe SSD和其他厂商的SSD，请使用操作系统自带的NVMe驱动（无需安装华为NVMe驱动）。

·如果Linux系统已经安装了华为NVMe驱动，需要使用其他厂商的SSD，请卸载华为NVMe驱动。

·如果Windows 2008R2或Windows 2012操作系统安装了补丁号“KB2990941”，则操作系统自带NVMe驱动。这时候如果要安装华为NVMe驱动，需要先卸载“KB2990941”补丁。具体操作步骤请参考在Windows系统中安装ES3000 V5驱动软件。

·其他具有自己的 NVMe 驱动程序的操作系统包括：

§Windows Server 2012R2 及更高版本

§ESXi 6.0 及以上

§RHEL 6.5 及以上

§CentOS 6.5 及以上

§OEL 6.5 及以上

§Ubuntu 14.04 及更高版本

§SLES 11SP4 及以上

本次现场环境配置是三星的两块300G SSD硬盘作为系统盘和三块NVMe硬盘，3.2T。中标Kylin7.5系统。因此，不能使用华为驱动，必须使用中标Kirin7.5的NVMe驱动包。

接下来，只需安装驱动程序包。教程链接如下：

经过现场测试验证，我们中标了Kylin7.5系统，自带NVMe驱动，无需额外安装。可以直接识别NVMe硬盘。

二、使用识别的NVMe硬盘作为软RAID。

1、linux 硬盘分区、格式化、挂载有两种解决方案（fdisk/parted）。 fdisk 适用于容量小于2T的硬盘，硬盘模式为MBR模式。 Parted适用于容量大于2T的硬盘，硬盘模式为GPT模式。

2、 这个NVMe 硬盘是3.2T。所以使用 Parted 解决方案。

首先使用“fdisk -l”回车命令查看系统中识别出的硬盘和分区的信息。可以看到三个硬盘以及对应的磁盘大小、扇区和分区。截图如下：

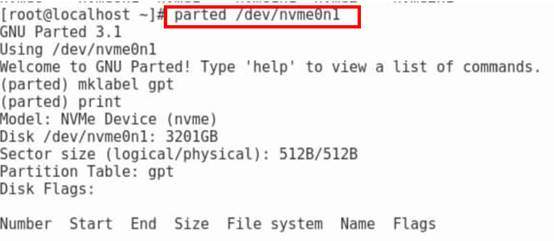

4、输入“parted”回车调出parted工具，或者直接输入parted /dev/nvme0n1。直接输入nvme0n1的盘符即可操作。

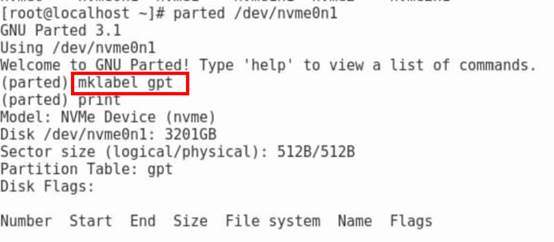

5、输入“mklabel GPT”回车，选择这个硬盘的分区表类型为“GPT”，截图如下：

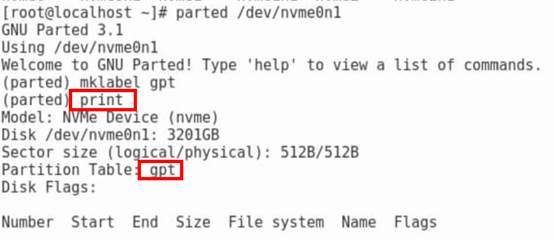

6、输入“打印”命令，回车查看单亲的硬盘分区表详情。这里可以看到分区表类型已经是GPT

7.

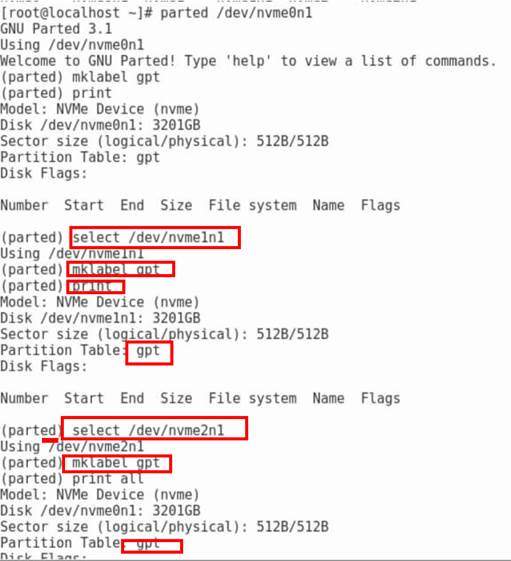

同理重复以上4-6步，将另外两个磁盘改为GPT模式。 “选择/dev/nvme1n1”可以切换到第二个磁盘。

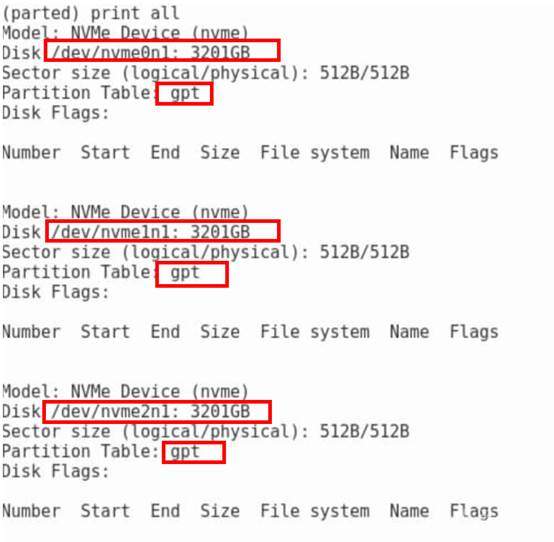

8、可以输入“print all”命令查看所有磁盘的分区表类型。截图如下：

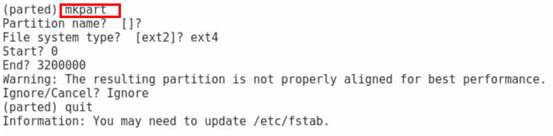

9、 将开始正式的分区操作。在 parted 中，输入“mkpart”并按 Enter。截图如下：

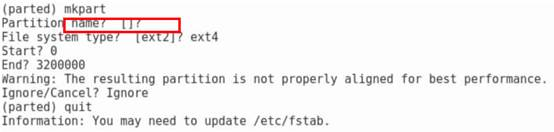

10、 系统界面提示输入分区名称。分区名相当于windows系统中磁盘的卷标。这里可以写也可以不写。默认就可以了。

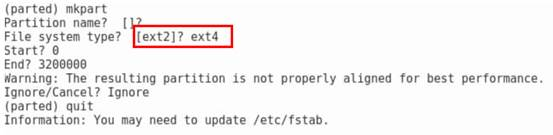

11、 系统界面提示输入文件系统类型。默认类型为“ext2”，可根据个人需要更改。我在这里写“ext4”。截图如下：

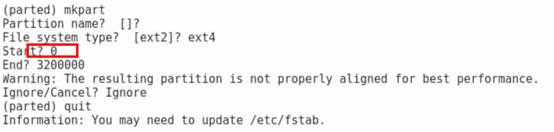

12、后面系统界面提示输入起始点，因为你是新增磁盘，所以这里输入0回车，截图如下：

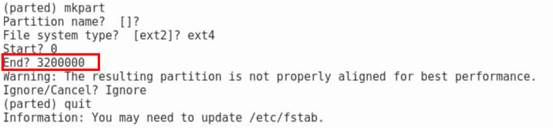

13、 同上，系统界面提示输入终点，可根据个人需要填写。在这里，输入“3200000”。注意这个数字的单位是MB。因为我的磁盘3.2T。所以我写了3200000，截图如下：

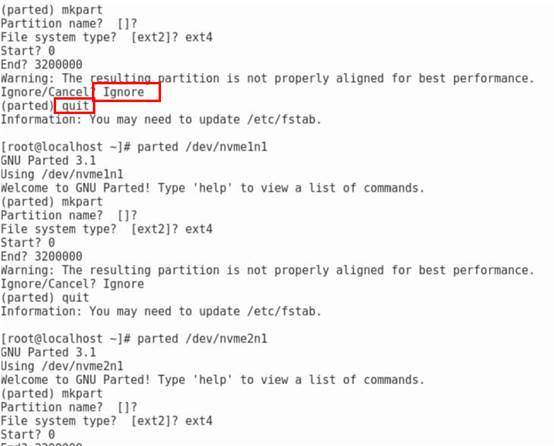

14、接下来输入“忽略”。

15、 完成所有分区后，再次使用“打印”命令查看硬盘当前分区表。确认无误后，立即输入“quit”完成分区。

注意：写入和保存不需要额外输入“W”操作。

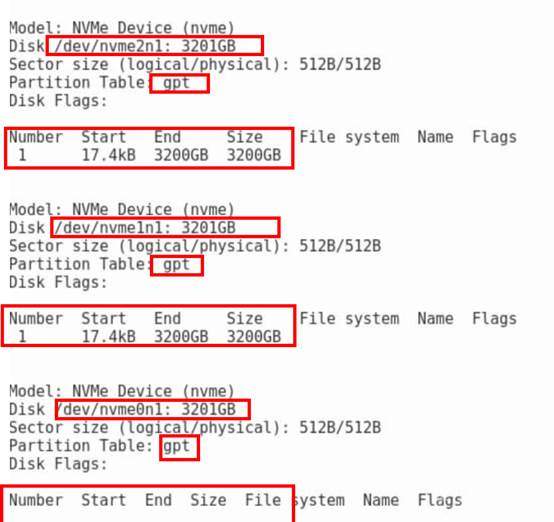

16、 并输入“print all”再次检查。

17、Enter quit 退出。

18、 至此，分区完成，下一步就是创建Raid了。

19、创建raid5，使用三块盘作为数据盘。

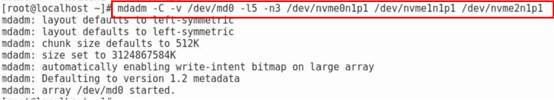

20、mdadm -C -v /dev/md0 -l5 -n3 /dev/nvme0n1p1 /dev/nvme1n1p1 /dev/nvme2n1p1，其中C表示创建，v表示详细信息，新分区的设备号是 md0。 l5表示创建的raid5，n3表示3个数据盘。如截图所示：

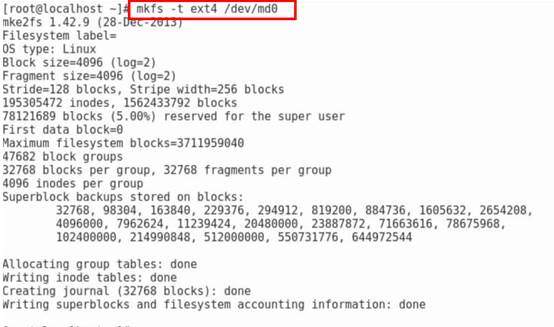

21、下一步，格式化数组，分区后格式化数组，否则无法写入数据，mkfs -t ext4 /dev/md0，格式化为ext4格式

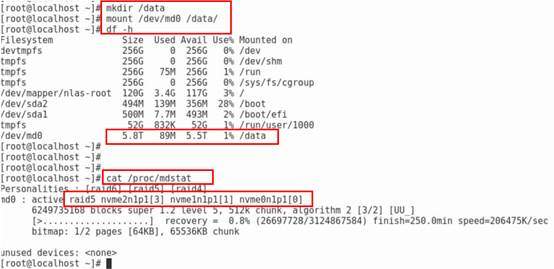

22、 格式化完成后，将这个raid5挂载到一个目录下即可正常使用。

23、查看raid信息，cat /proc/mdstat

24、设置为挂点，开机后自动启动。 vi /etc/fstab

25、设置好后重启系统试试效果。
