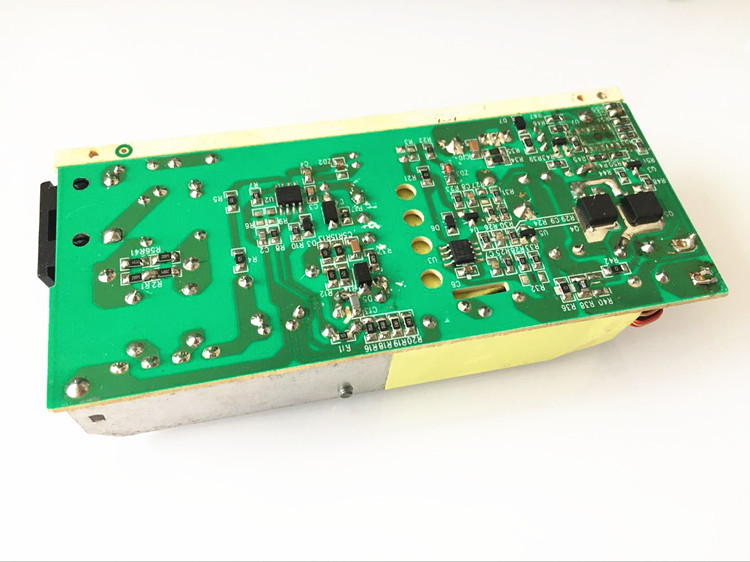

[讨论] TL494 48V电动汽车充电器电路，请分析

在讨论电路修改之前，让我们谈谈MOSFET的隔离驱动电路，

预计将分为几页:

1. MOS管的驱动基础和时间功耗计算

2. MOS管驱动直接连接驱动电路的分析与应用

3. MOS管驱动变压器隔离电路的分析与应用

4. 在MOS管上收集的电路学习和分析

今天主要分析MOS管驱动变压器隔离电路和MOS管驱动基础的分析和应用以及时间功耗的计算.

首先谈谈变压器隔离的MOS管驱动器:

如果要驱动高压MOS晶体管，我们需要使用变压器驱动模式和集成的高端开关.

这两种解决方案都有各自的优点和缺点，并适用于不同的应用程序.

集成的高端驱动器解决方案非常方便，优点是电路板面积小电动车充电器电路板，缺点是导通和关断延迟大.

变压器耦合解决方案的优点是延迟非常低，并且可以在高压差下工作. 通常需要更多，缺点是需要很多组件，并且对变压器的操作有更深的了解.

变压器常见问题和与MOS管驱动有关的问题:

变压器具有两个绕组，初级绕组和次级绕组是隔离的，并且初级和次级匝数比的变化实现了电压定标. 对于我们的设计，通常不需要调节电压，但是隔离是我们最重要的.

理想情况下，变压器不存储能量（反激式“变压器”实际上是耦合电感器）. 然而，实际上，变压器仍然在由线圈和磁芯之间的气隙形成的磁场区域中存储少量能量. 该能量表现为漏感和磁化电感. 对于电力变压器，减少漏感可以减少能量损耗，从而提高效率. MOS管驱动器变压器的平均功率很小，但是在打开和关闭时它会传输很高的电流. 为了降低延迟，仍然有必要使漏感保持较低.

法拉第定律规定，变压器绕组的平均功率必须为零. 即使是很小的直流分量也可能具有残留的磁性，这最终会导致磁芯饱和. 该规则对单端信号控制变压器耦合电路的设计有重大影响.

磁芯的饱和度限制了我们绕组的伏秒. 我们设计的变压器必须考虑最坏情况和最大瞬时伏秒. （在运行状态下，最坏的情况是瞬间，即最大占空比和最大电压输入同时发生的情况），我们唯一确定的就是变压器具有稳定的电源电压.

对于单端电源变压器，需要保留很大一部分开关周期，以确保正确地复位磁芯（正激转换器）. 复位时间限制了电路工作的占空比. 但是，由于使用交流耦合实现双向磁化，即使对于单端MOS管驱动变压器也不成问题.

单端变压器耦合MOS管驱动电路

隔直流电容器必须位于电源侧电路中，其作用是提供重启电压. 没有此电容器，变压器的磁化电压与占空比有关，变压器的磁化强度可能会饱和.

双端变压器耦合MOS管驱动电路

———————————— 20181207更新—————————————————————————————————— —————————

R4，C7和R3电动车充电器电路板，C8这是利用电容器的第二伏特平衡来达到与全桥相同的效果. 这两个电阻起到平衡分压器的作用. 使电阻电压保持一致. 首次请搜索半桥驱动电路的工作原理和功能.

有关该电路的所有知识，请参见王顺平的“开关电源原理和设计”和“开关电源原理，设计和实用电路”. 本文中的内容来自以上书籍

对于电路末端的防火花电路，它实际上是一个过电流保护电路，可以在《实用电源技术手册》的第14页上找到.

P373-379“开关电源原理，设计与实用电路第二版”的说明

376

378
