（3）恒温复位式温度控制器

恒定温度复位型温度控制器也称为恒定接通型温度控制器. 外观如图5-13所示. 该温度控制器仅用于通常放置在冷藏室中的直冷双门双温或单温控制冰箱中，并且温度感应管与冰箱蒸发器接触. 无论冰箱的关闭温度如何，启动温度始终是恒定的. 通常，每次关闭后，当温度升高到+ 5℃左右时，冷藏室中的蒸发器就会打开，这样冷藏室中的蒸发器就能始终保持无霜状态.

此温度控制器使用温度感应管感应冷藏室中蒸发器的温度. 其关闭温度与温度调节旋钮的位置有关，启动温度是固定的，通常为+ 4.5℃±1.5℃.

图5-14是固定温度复位型温度控制器的内部.

固定温度复位型温度控制器的基本结构和工作原理与普通型温度控制器基本相同. 其特点是可以通过调节温度控制器的旋钮来调节关闭温度，但是启动温度与设定的控制点无关. 强冷点仍处于弱冷点机械温控器原理，并且两者均保持不变（通常为4.5℃±l） ℃）. 当安装在冷藏室蒸发器表面上的温度感应管中的温度感应管的温度升高到0℃（4〜5℃）以上时，压缩机可以重新通电运行，以便辅助蒸发器上的霜层可能会在压缩机处停止运转. 所有这些都会及时融化.

常用的冰箱温度控制器的特性参数如表5-1所示.

在常温下，应始终打开温度控制器的开关（将旋钮转到强制关机位置除外）机械温控器原理，否则，这意味着温度控制器已损坏，损坏的原因通常是泄漏的温度感测管或触点的氧化不良.

（4）感温风门的温度控制器

双门无霜无霜冰箱使用强制循环的冷空气分别冷却冷藏室和冷冻室. 普通冷冻机使用普通类型的温度控制器来控制压缩机的启动和停止，冷藏室阻尼器的自动打开和关闭由阻尼器温度控制器控制. 两个温度控制器相互配合，可以分别控制冷藏室和冷藏室的温度.

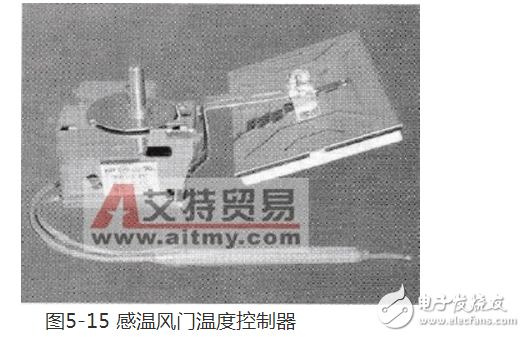

图5-15显示了对温度敏感的风门的温度控制器. 这种温度控制器的工作原理基本上与普通温度控制器相似，每个温度控制器都带有一个细长的温度感应管. 温度感测管安装在冷藏室回风口附近的风道中，以感受循环的冷空气的温度变化，温度感测剂压力随温度而变化，从而自动调节冰箱的开口尺寸气门或盖板.

转动温度调节旋钮以调节进入冷藏室的冷空气量，从而控制冷藏室的温度. 当盒子中的温度过高时，风门或盖板的开口较大，从而使更多的冷空气进入冷藏室. 当盒子中的温度降低时，开口减小，甚至可以完全关闭.

图5-16是热敏风门温度控制器的结构. 当活动挡板处于垂直位置时，挡板处于完全关闭位置. 此时，温度调节旋钮处于“热”位置，冷藏室的通风孔被完全遮盖；当活动风门偏离垂直位置时，风门打开，最大旋转角度为20°，此时温度调节旋钮置于“冷”位置.

热敏风门温度控制器的工作原理与压力式温度控制器的工作原理相同，并且还利用了温度传感器压力随温度变化的特性. 它通过转换部件驱动和改变风门的打开和关闭角度，以控制冷藏室的冷空气. 体积以控制冷藏室的温度. 它未连接至电路，压缩机的启动和停止由冷冻室的温度控制器控制.
