快速熔断器_快速熔断器熔断时间_熔断器辅助触点作用

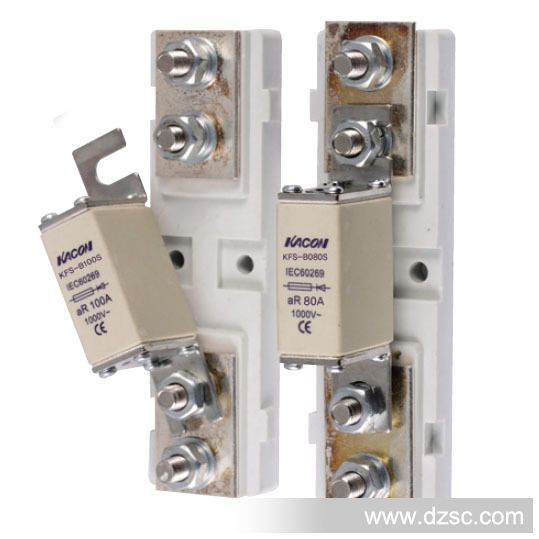

快速熔断器主要是当出现短路过电流，过压时能够及时熔断，保护负载和线路正常，防止出现事故，故障扩大。

空气开关主要是起到防止过电流，失压，过电压，短路，及时断开负载。用于线路保护切断和接通电源。

动作时间有差别，快熔和空开不在一个数量级上

空开可复位，快熔只能更换

快速熔断器在故障时只能断开三相电的一相或两相，而用电设备是带电的。空气开关可以将故障电路的电源全部断开。空开可复位，快熔只能更换。

空气开关一般用于主电源的通断分合，而快速熔断器用于单个用电设备的保护。

很详细了！

快熔是用在电子元件保护上的，如可控硅的保护，要求过电流时能在1个周波时间里断开电路，最长不能超过2个周波。快熔采用纯银熔丝。断路器保护不要求那么快的时间，其保护曲线是反时限的。

空气断路器快速跳闸的过电流倍数一般是10倍，具有反时限特性，过电流倍数小，动作延时长，不具备小倍数过电流速断保护作用。快速熔断器熔断电流一般选择1.5~2倍负载电流，过电流2~3倍即可快速熔断，而且反时限特性较陡，断弧能力强，特别适合电力电子器件的保护和直流电路的保护

1, 主要区别是空开可复位，且断开电源是所有相线，快熔只能更换熔丝且可能只断开一相线

2，对于电路保护要求时间不是很快的话可用空开

配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。

原理

脱扣方式有热动、电磁和脱扣3种。当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件产生一定热量，促使双金属片受热向上弯曲，推动杠杆使搭钩与锁扣脱开，将主触头分断，切断电源。当线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将三副主触头分断，切断电源。开关的脱扣机构是一套连杆装置。当主触点通过操作机构闭合后，就被锁钩锁在合闸的位置。如果电路中发生故障，则有关的脱扣器将产生作用使脱扣机构中的锁钩脱开，于是主触点在释放弹簧的作用下迅速分断。按照保护作用的不同，脱扣器可以分为过电流脱扣器及失压脱扣器等类型。

作用

在正常情况下，过电流脱扣器的衔铁是释放着的；一旦发生严重过载或短路故障时，与主电路串联的线圈就将产生较强的电磁吸力把衔铁往下吸引而顶开锁钩，使主触点断开。欠压脱扣器的工作恰恰相反，在电压正常时，电磁吸力吸住衔铁，主触点才得以闭合。一旦电压严重下降或断电时，衔铁就被释放而使主触点断开。当电源电压恢复正常时，必须重新合闸后才能工作，实现了失压保护。

内部附件

辅助触头

辅助触头与断路器主电路分、合机构机械上连动的触头，主要用于断路器分、合状态的显示，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁。例如向信号灯、继电器等输出信号。塑壳断路器壳架等级额定电流100A为单断点转换触头，225A及以上为桥式触头结构，约定发热电流为3A；壳架等级额定电流400A及以上可装两常开、两常闭，约定发热电流为6A。操作性能次数与断路器的操作性能总次数相同。

报警触头

用于断路器事故的报警触头，且此触头只有当断路器脱扣分断后才动作，主要用于断路器的负载出现过载短路或欠电压等故障时而自由脱扣，报警触头从原来的常开位置转换成闭合位置，接通辅助线路中的指示灯或电铃、蜂鸣器等，显示或提醒断路器的故障脱扣状态。由于断路器发生因负载故障而自由脱扣的机率不太多，因而报警触头的寿命是断路器寿命的1/10。报警触头的工作电流一般不会超过1A。
