将36v充电器更改为12v充电器电路的

您会看到36V是如何产生的. 如果变压器降压,则从变压器的转换开始. 至于后续的电路控制,请根据12V进行较小的更改.

另一种方法是在36V输出之后分压. 这比较简单. 分压器电路可以使用两个或三个部分,但要注意电流的相对减小. 两节都很好,因为电压大于12V,所以电池要钳位电压,就必须注意这种方式对电池的保护. 手动观察充电和过度充电并不如第一种安全.

首先,要修改的板

36v充电器改12v充电器电路原理图

36v充电器改12v充电器电路原理图

36v充电器改12v充电器电路原理图

12v充电器简易电路图_12v简易充电器电路图_12v简易充电器电路图

36v充电器改12v充电器电路原理图

36v充电器改12v充电器电路原理图

36v充电器改12v充电器电路原理图

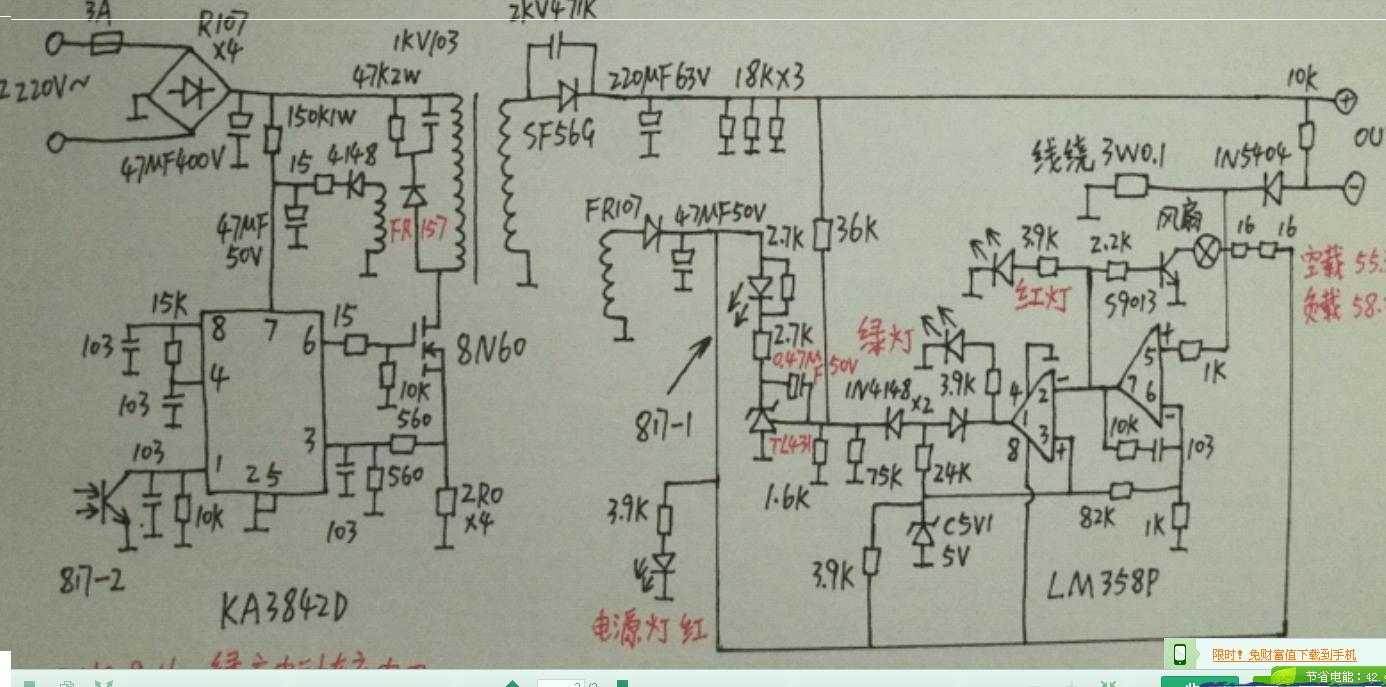

二,电路原理图和参数调整方法

36v充电器改12v充电器电路原理图

充电器的质量极大地影响了电池的寿命. 但是,我们通常使用普通的三级充电器,它们具有较大的输出电压误差并且通常很高,导致电池寿命下降. 但是,我们可以自行调整充电器参数,以使充电器输出正确的电压. 下面将结合电路图来说明如何调整充电器的参数.

如图所示,这是最常用的三级充电器电路的. 市场上大多数廉价的垃圾充电器都使用该电路. 只是很多充电器的运算放大器都使用四个运算放大器LM324,电路略有不同,原理相同.

12v简易充电器电路图_12v充电器简易电路图_12v简易充电器电路图

根据电路原理图,在分析电路之后,已知调整W1将改变充电器的高恒定电压值(即恒定电压充电期间的输出电压)和低恒定电压值(即在the流充电期间)(输出电压),调整W2只会改变充电器的低恒定电压值. 让我说说如何调整它.

第一步是在电路板上找到精密组件L431(V2). 找到上,下偏置电阻以及连接至TL431 REF端子的二极管. 在原始电路图中,R13和R11是上偏置电流电阻器,R10和W1是下偏置电流电阻器,D8是您要寻找的二极管.

调整高恒定电压值的第二步是将每个电池的电压控制为14.8V,如果是3个电池,则电压为14.8 * 3 = 44.2V. 断开二极管D8的一端(即图中所示的二极管),则电路输出为高恒定电压值. 将虚拟负载连接到输出(通常为300 ohm 10瓦电阻),调节W1(或TL431的下偏置电阻R10),以使输出电压为44.2V. 当W1增大时,输出电压减小,否则12v简易充电器电路图,输出电压增大.

第三步,调整低恒定电压值,是将每节电池的电压控制在13.8〜13.9V,如果是3节电池,则电压为13.8 * 3 = 41.2V至13.9 * 3 = 41.7V,即电压应控制在41.2V〜41.7V之内. 连接D8,并与二极管(中的W2)串联调节电阻,以使输出电压为41.2V. 随着W2的增加,输出电压也会增加.

如果电路板上没有电位器,则可以使用电阻器串联和并联.

注意: 必须先调节高恒定压力,然后再调节低恒定压力!因为调整W1(或TL431的下偏置电阻R10)时,会同时调整高恒定电压和低恒定电压.

此外,调整充电器的其他参数:

12v充电器简易电路图_12v简易充电器电路图_12v简易充电器电路图

调整灯电流(即从高恒定电压到低恒定电压的转换电流): 调整原理图中的R26,R22,R23均可接受. 但是,R26是电流采样电阻,最好不要动. 调整R22和R23更方便. 减小R23(或增大R22)可以减小灯电流. 对于某些充电器,可以通过调节灯电流来解决不更换灯的问题.

The流电流由恒定电压值低和电池参数决定,无法直接调节.

此外,由于冬季的高和低恒定电压值比夏季高约0.4V,因此可以将大电阻电阻器(即原理图中的R10)并联到较低的偏置电压上TL431的电阻,并且电阻串联. 电路上连接了一个开关,冬天将开关关闭,合并电阻,增加高低恒定电压值,夏天将开关打开以实现手动温度补偿. 电阻值是通过实验确定的,约为100-400K.

此外,将W1(或较低的偏置电阻R10)调整为48V的高恒定电压,可用作电池充电器. 好的结果.

关于充电器充电过程中电压和电流的变化,以12V充电器为例(如果充电器为1.8A):

插入充电器后,它会亮红色并开始充电. 电流可以在一段时间内恒定在1.8A. 随着电池电压逐渐增加到14.8V,电流从1.8A(而不是整个红灯过程中的1.8A)逐渐减小,直到灯电流(例如300mA)开始跳到绿灯. ,电压将从14.8V跃升至13.8〜13.9V. 此时,将有电流继续为电池充电. 这时,电流很小,称为trick流. 该电流不是恒定的,小于300mA,并且会随着电池饱和度的逐渐降低而变化.

摘要是:

12v充电器简易电路图_12v简易充电器电路图_12v简易充电器电路图

红灯时: 充电电流从恒定电流值(1.8A)逐渐减小到旋转灯电流(300mA)

不给电池充电时12v简易充电器电路图,充电电压会从最低电压逐渐增加到14.8V.

绿灯: 充电电流从300mA的灯电流开始逐渐减小,直到拔出充电器为止.

充电电压一直保持在13.8V.

可以看出,在打开灯之前,电压可以达到14.8V. 此时,充电电流大. 如果我们增加灯电流,如果以600mA的电流打开灯,它将变为600mA. 作为绿灯,进入浮动充电状态会使电池不满意. 如果将灯泡的电流调节得太低,将很难转动灯泡. 电池始终以14.8V充电,这会导致电池被充电. 不同容量的电池具有不同的旋转灯电流. 容量越大,旋转灯电流就越大,例如12Ah(300mA),28Ah(800mA),以及大于60Ah的汽车电池,则旋转灯电流就越大. 简而言之,如果灯泡转得太晚(灯泡电流太小),它将被过度充电. 如果提早打开灯泡(灯泡电流太大),则不会充满电.

三,转换思路

36v充电器改12v充电器电路原理图
