（2） 拉杆的内径应与操动机构轴的直径相配合，两者间的间隙不应大于1mm；连接部分

的销子不应松动；如按其他方式连接，连接应牢固可靠。

（3） 延长轴、轴承、连轴器、中间轴轴承及?时鄣却??考??浒沧拔恢糜φ?罚?潭?/p>

应牢靠；传动齿轮应咬合准确，操作轻便灵活。

（5） 所有传动部分应按制造厂要求涂以润滑脂。

（6） 接地开关转轴上的扭力弹簧或其它拉伸式弹簧应调整到操作力最小，并加以固定。

8 操动机构的安装调整

（1） 操作机构应安装牢固，机构轴线与连接位置中心偏差应在±1mm以内，同一轴线上

的操作机构安装位置应一致。

（2） 操动机构常见的安装方式有水泥杆抱箍的安装方式和与钢支架直接连接的安装方式。

（3） 电动操作前，应进行三次以上手动分、合闸操作，机构动作正常。

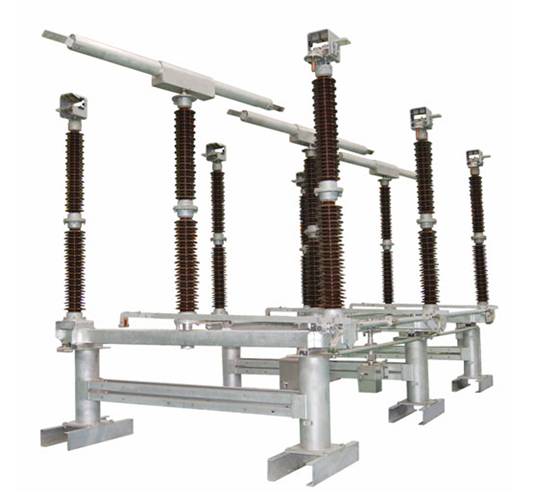

（4） 电动机的转向应正确，机构的分、合闸指示应与设备的实际分、合闸位置相符。高压隔离开关

（5） 机构动作应平稳，无卡阻、冲击等异常现象。

（6） 限位装置应准确可靠，到达规定分、合闸极限位置时，应能可靠地断开控制电源。

（7） 机构箱密封垫、密封条应完整，机构箱应密封良好。

（8） 隔离开关合闸后触头间的相对位置、备用行程，以及分闸状态时触头间的净距应符

合产品的技术规定。

（9） 具有引弧触头的隔离开关由分到合时，在主动触头接触前，引弧触头应先接触；由

合到分时，触头的断开顺序应相反。

（10） 三相联动的隔离开关，不同期值应符合产品的技术规定，当无规定时，应符合下表

规定。

9 接地开关安装

（1） 接地开关合闸时，动触头插入深度与静触头的偏差应符合厂家标准。

（2） 接地开关与主触头间的机械或电气闭锁应准确可靠。

（3） 接地开关导电杆分闸时三相一致，分闸后应在同一水平面。

（4） 接地开关安装后，分、合闸限位应正确、可靠。

10 隔离开关触头接触的调整

（1）用0.05mm×10mm的塞尺检查，对于线接触塞尺应塞不进去；对于面接触，其塞入

深度为：在接触表面宽度为50mm及以下时，不应超过4mm；在接触表面宽度为60mm及

以上时，不应超过6mm。

（2）触头间应接触紧密，两侧的接触压力应均匀，且符合产品的技术规定。

（3）触头表面应平整、清洁，并应涂以中性凡士林。

11 其他

（1）辅助开关应安装牢固，接触良好，动作准确。

（2）设备本体的接地连线应齐全、可靠。

（3）隔离开关安装调整工作全部完成后测量回路电阻，进行高压试验。

12 V型隔离开关安装要求

（1） 动、静触头水平轴线偏差应不大于5mm.

（2） 调整隔离开关在合闸后，触块中心应超过触指标记2-4mm。

（3） 操作机构分、合闸操作时，止挡吃度不得小于3mm，横拉杆安装后应水平，拉杆端

部吃扣不得小于拉杆外径。

（4） 操作机构立拉杆与主动扇形齿轴相结合，结合长度不应小于键槽长度的1/2。立拉杆安装后应垂直，各方向倾斜不大于杆长的1.5‰。

（5）操作机构的合闸位置应准确，合闸后，机构手把应能立起，导电杆触头最大摆动量：

35kV小于±10mm，110kV小于±15mm；操作机构及隔离开关主轴与垂直拉杆结合，应用

2个弹簧销子做成“+”字，做钢性拆卸结合，结合处不可用焊接。

（6）圆钢制水平拉杆允许磨坡口，焊接后保留焊口，其高度不应小于3mm。

（7）三相联动同期，合格范围：35kV不大于5mm；60- 110kV不大于10mm.

（8）导电杆打开后断口最小距离：35kV不小于400mm；66kV不小于650mm；110kV不
