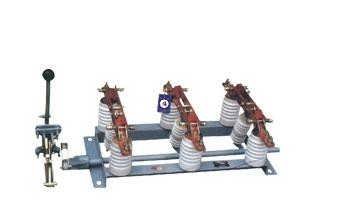

本章内容适应220KV及以下电压等级隔离开关室内、外安装，主要包括垂直、水平、V等

型式隔离开关的安装以及高压熔断器的安装

二、引用标准

1 GB 50150 ? 1991 <<电气装置安装工程电气设备交接试验标准>>

2 G 147 ? 1990 <<电气装置安装工程高压电器施工及验收规范>>

3 DL/T 5161.1 ? 5161.17 ? 2002 <<电气装置安装工程质量检验及评定规程>>

三、工艺流程

高压隔离开关安装施工工艺流程图

四、主要施工工艺质量控制要求

1 施工准备

（1） 人员准备。施工人员须先熟悉安装图纸及产品安装使用说明书；必须参加过技

术方面的培训；

并经考试合格后方可上岗进行作业。

（2） 技术资料准备。隔离开关安装使用说明书及出厂实验报告；隔离开关安装作业指导

书和施工图纸；电气装置安装工程高压电器施工及验收范围；

（3） 工器具的准备。按照施工技术措施要求准备施工工器具、力矩扳手、吊装绳索、起

重工具等重要工具应校验合格。施工测量用仪器、仪表等应校验合格。隔离开关安

装所需消材。

2 基础检查

（1） 安装前，仔细阅读产品说明书，查看施工图纸，检测基础误差应满足设备安装要求。.

( 2 )如无特殊要求，设备基础或者基础坑的误差应满足：水平误差不大于±5mm、基础中

心线误差小于±5mm,高低误差小于±5mm。

3 到货检验

（1） 设备开箱应根据装箱清单进行核对、清点，检查设备及附件外包装应完好，按照图

纸核对规格、尺寸，核对操作机构的电源参数符合图纸要求。

（2） 检查机构内部有无受潮，所有部件，包括瓷件应完好无损。

（3） 包装箱内的产品说明书、合格证、实验报告、装箱清单等资料应妥善保管。

（4） 开箱检查时，如发现设备质量问题，应立即上报有关部门，并留存图像资料。

4 设备支架安装

（1） 独立设备支架安装，其倾斜度应小于支架高度的1.5‰ 。

（2） 设备支架同轴误差不大于±15mm，水平误差不大于±10 mm。

（3） 设备支架同组水平误差不大于±5mm，同相水平误差不大于±1.5mm。

5 隔离开关安装、调整

（1） 检查接线端子及载流部分应清洁，且接触良好，触头镀银层无脱落。

（2） 载流部分的可挠连接不得有折损；连接牢固，接触应良好，载流部分表面应无严重

的凹陷及锈蚀。

（3） 绝缘子表面清洁，无裂纹、破损、焊接残留斑点等缺陷，磁铁粘合牢固。

（4） 检查隔离开关瓷瓶两端胶合剂外露表面应平整，无水泥残渣及露缝等缺陷，胶装处

应均匀涂以防水密封胶，胶装后在结合处应明显可见均匀露砂。

（5） 隔离开关底座转动部位灵活，并应涂以适合当地气候的润滑脂。高压隔离开关

（6） 操作机构固定连接部件应紧固，转动部分应涂以适合当地气候的润滑脂。

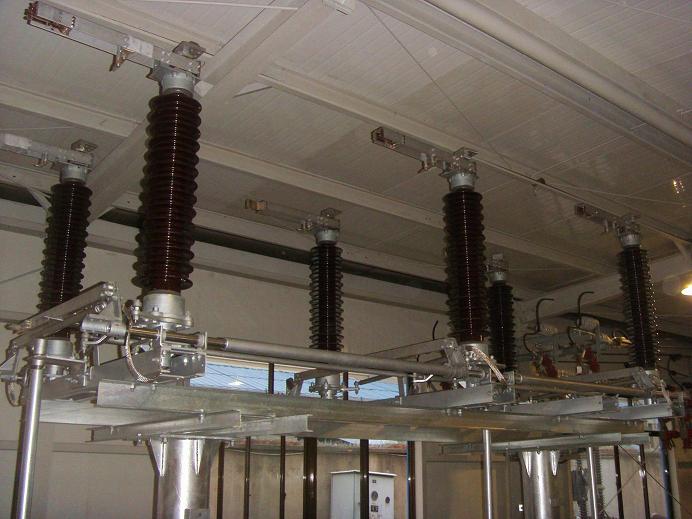

6 隔离开关组装

（1） 隔离开关相间连杆应在同一水平线上，相间距离误差：110KV及以下不大于10mm；

220KV不大于20mm.

(2) 支柱绝缘子应垂直于底座平面（V型隔离开关除外），且连接牢固；同一绝缘子柱中

心线应在同一垂直线上，同组各绝缘子柱的中心线应在同一垂直平面内。

（3） 隔离开关的各支柱绝缘子连接牢固，螺栓穿入方向应一致，紧固力矩符合厂家要求。

（4） 隔离开关的动、静触头接触良好，相对位置符合制造厂技术要求。

（5） 均压环（罩）应安装牢固、平整，下端应有放水孔。

7 传动装置的安装与调整

（1） 拉杆应校直，与带电部分的距离符合现行国家标准的有关规定。
