声光延迟开关电路套件电子生产的零件（带有CD4011集成电路）

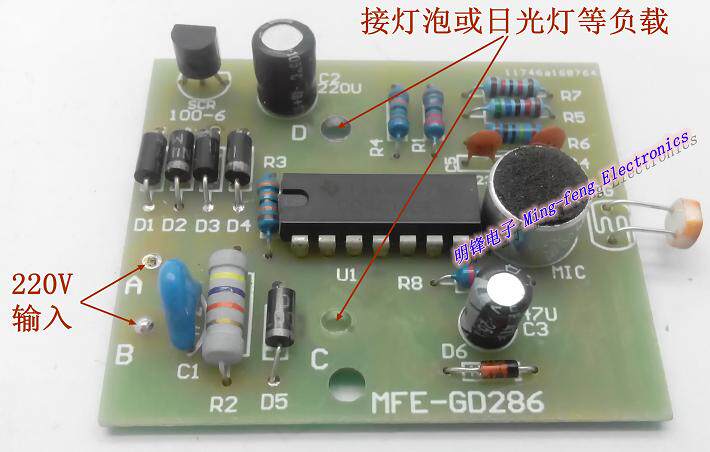

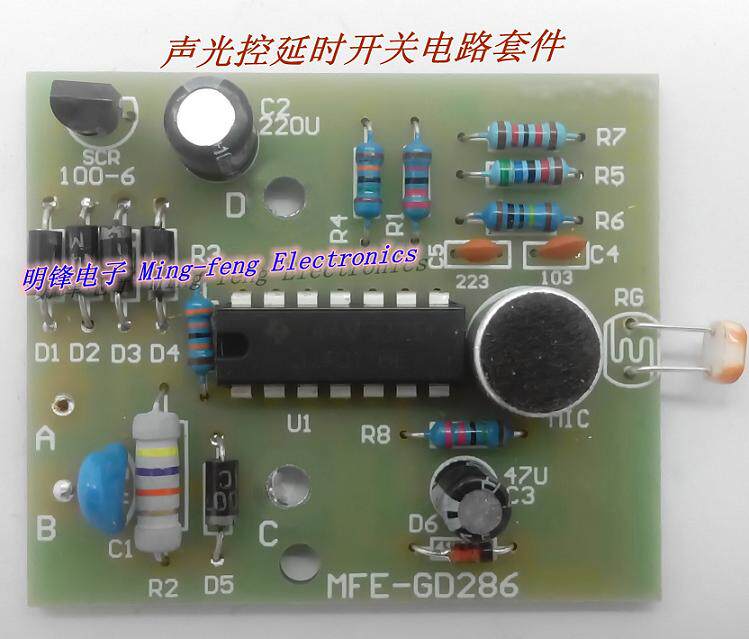

声光控制延迟开关电路套件电子生产的零件（带有CD4011集成电路）产品特性: 电路生产简单，运行稳定，无需调试和调试，使用CD4011作为延迟电路，使用可控硅100-6和光电电阻和驻极体麦克风组成声光控制电路. 适用电压AC 150-275V，控制功率10-60W. 适用于仓库，走廊和其他需要自动照明的地方. 可以控制所有使用商用电源的节能灯，白炽灯，LED灯等. 电路特性: 1: PCB尺寸: 50x42mm； 2: PCB板: FR-4 A级; 3: 工作电压: AC 180-250V（50HZ / 60HZ）4: 负载功率: 节能灯/ LED灯≤20W，白炽灯≤60W，严禁使用过载； 5: 延长时间: 40-80秒； 6: 触发声音: 50 +/- 3dB；

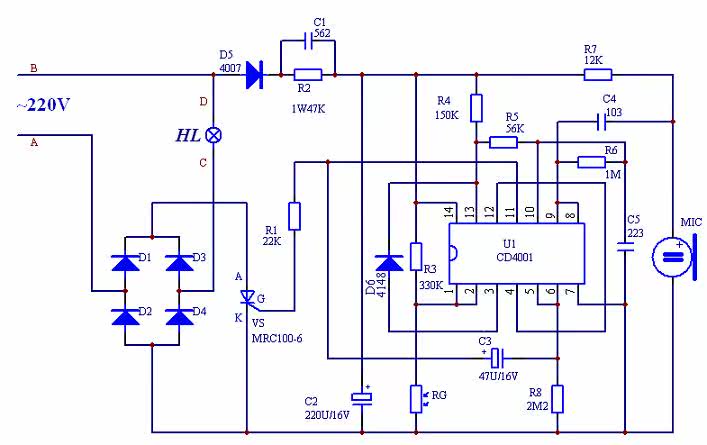

电路原理: 传统的负载控制（白炽灯，节能灯，荧光灯等）由机械开关控制. 该电路利用声音的存在与否以及昏暗的光线来发挥传统开关的作用. 声音相当于打开并且指示灯点亮，而没有声音相当于关闭并且指示灯熄灭（延迟一段时间）；当没有灯光时（晚上），打开开关声光控延时开关电路，然后打开声音开关（灯光打开），否当声音关闭时，开关关闭（灯光关闭）；当灯亮（白天）时，开关关闭，无论是否有声音声光控延时开关电路，灯都不亮；该功能由光敏电阻RG和R3组成的光控制电路完成. 该电路的功能是: 在处理完声音信号后，产生一个信号，使其能够打开或关闭开关. 声音信号（脚步声，掌声和其他声音）由麦克风MIC通过耦合到CD4011的8/9引脚. 该信号应由CD4011的引脚1和2的电压控制（可以通过调节R3的电阻值来调节该电压），然后从CD4011的引脚11输出控制电压以触发晶闸管VS1导通. 减轻负载；

易于制作电路，无需调试，只需按照装配图进行安装即可.
