为什么在继电器线圈两端并联一个二极管？

总结: 二极管应在继电器线圈的两端并联，并且二极管的正负极不能接反，否则不仅会造成续流，还会烧毁原电路. 短路.

电感器和电感器

电感器（inductor）是缠绕在磁性材料上的导线线圈. 当电感器通过电流时，会产生磁场. 磁场非常懒散，不喜欢变化. 结果，电感成为其电流（Current）变化元件的障碍.

如果流过电感器的电流恒定，则电感器会非常高兴，而不会对电子施​​加任何力. 此时的电感线圈是普通导线.

如果我们想中断电感器中的电流，电感器将输出力（电动势，EMF），以试图保持其中的电流. 如果电感器本身形成一个回路，并且电路中没有电阻，那么从理论上讲，电子流将始终在循环. 但是，除非我们使用超导体，否则所有导线都会阻碍电流，最终电感器电流将衰减至零继电器线圈，并且电阻越大，衰减越快. 但是，电感越大，衰减越慢. 如图1所示.

（a）电感器本身回路（b）电阻使电流衰减至0

图1电感电流中断时释放的储能

一旦电流变为零，由于电感总是试图阻止电流变化，因此此时它希望将电路电流保持在零.

因此，当我们将电感放入电路中时，电感会立即起作用以试图阻止电流增加，但是电流仍在缓慢增加. 电感电抗越大，电流增加越慢. 当电流不再增加并达到稳态值时，电感将无法承受，无需付出更多努力！如图2所示.

（a）EMF阻止电流增加（b）稳定状态下EMF为0

图2电感电路接通

当我们切断电感器中的电流时，电感器会尝试保持稳态电流值. 如果此时将电感器连接到电阻器，则电阻器两端的电压是其电阻和电流的乘积. 由于最大的电感是为了防止电流突然变化，所以无论电阻值是多少，电感中的电流都与电路切断后的那一刻之前的电流相同. 如果电阻值大，则电流和电阻的乘积也很大，结果，将在电感器上产生瞬时高电压. 如图3所示.

（a）EMF阻止电流减小（b）电感器产生瞬时高压

图3电感电路关闭

由于电感器中的电流不能突然变化继电器线圈，因此如果要切断电感器电路，我们总是需要提供一个电感器电流释放电路. 如果未提供释放电路，则感应电流将自己找到一条通道，例如通过空气释放，通过开关触点或其他不应导电的组件. 短时间的高压会严重损坏电路.

电感器产生高压的能力在电源设计中非常有用，但这也意味着您不准备在不准备释放路径时就切断电感器电路.

续流二极管

从图3可以看出，在电源关闭时，EMF产生的瞬时高电压（电源电压的几倍甚至几十倍）会在无处释放的情况下损坏电路的其他组件，如果提供了释放电路，如何及时连接？即，当感应电路接通时，释放电路闭合，而当感应电路断开时，释放电路被连接. 如图4所示.

图4释放电路连接的时间

电阻是双向传导，二极管具有单向传导特性. 因此，我们使用图5所示的电路，图中并联的二极管称为续流二极管（反激二极管或续流二极管）.

图5续流二极管电路

继电器线圈两端的并联二极管

对于图5中的开关，我们经常使用晶体管. 如图6所示，晶体管TR1用于控制继电器线圈（继电器线圈）的导通，继电器触点控制负载电路.

图6继电器线圈的续流电路

二极管的负极连接到直流电源的正极. 当继电器线圈断电时，二极管会受到这种情况的引导，以提供释放线圈高压的方法. 如果没有续流二极管，则在晶体管关闭时圈两端产生的高压会严重损坏晶体管电路. 这时，续流二极管起保护作用.

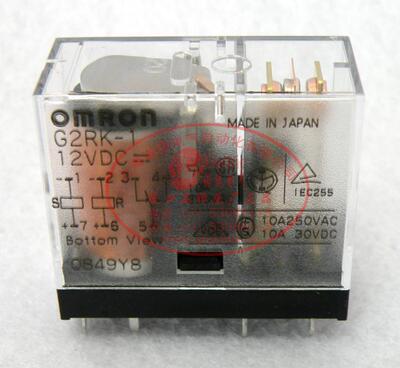

由于这个原因，二极管通常直接与继电器连接，如图7所示.
