电感的工作原理和功能(2)

2. 电视的线路振荡线圈: 线路振荡线圈用于早期的黑白电视机. 它形成一个自激振荡电路（三点振荡器或间歇性振荡器，以及外部电阻电容元件和线路振荡晶体管），用于产生频率为15625HZ的矩形脉冲电压信号.

线圈在铁心的中央有一个方孔，电源同步调节旋钮直接插入方孔中. 旋转线路同步调节旋钮可以改变铁芯与线圈之间的相对距离，从而改变线圈的电感以使线路成为直线. 振荡频率保持在15625HZ，与自动发送的线路同步脉冲产生同步振荡频率控制电路（AFC）.

3. 线路线性线圈: 线路线性线圈是非线性磁饱和电感线圈（其电感随电流的增加而减小），通常串联路偏转线圈环路中，利用其磁饱和特性来补偿线性失真图片.

线性线性线圈由漆包线制成，这些漆包线缠绕在“ Gong”形铁氧体高频铁心或铁氧体棒上. 线圈旁边安装了可调节的永磁体. 通过改变永磁体和线圈的相对位置来改变线圈电感的大小，从而达到线性补偿的目的.

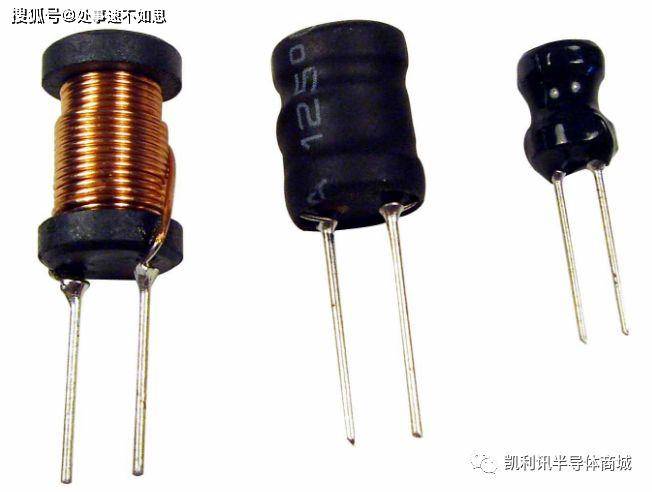

扼流圈

扼流电感器是指用来阻塞电路中交流电流路径的电感线圈. 分为高频扼流圈和低频扼流圈.

1. 高频扼流圈: 高频扼流圈也称为高频扼流圈，用于防止高频交流电通过.

高频扼流线圈在高频电路中工作. 它们主要由空心或铁氧体高频磁芯制成. 骨架由陶瓷材料或塑料制成. 线圈由蜂窝段绕组或多层扁平绕组段绕组制成.

2. 低频扼流圈: 低频扼流圈也称为低频扼流圈. 它用于电流电路，音频电路或现场输出电路. 其功能是防止低频交流电通过.

通常，音频电路中使用的低频扼流圈称为音频扼流圈，励磁输出电路中使用的低频扼流圈称为励磁扼流圈，而电流滤波器中使用的低频电路扼流圈称为滤波扼流圈.

低频扼流圈通常使用“ E”形硅钢片芯（通常称为硅钢片芯），坡莫合金芯或氧化铁芯. 为了防止大直流电流引起的磁饱和，安装时应在铁芯上留出适当的间隙

功能

电感器的特性与电容器的特性恰好相反. 它具有防止交流电通过并允许直流电平稳通过的特性. 通过线圈的直流信号的电阻就是导线本身的电阻. 电压降很小. 当交流信号通过线圈时，线圈两端会产生自感应电动势. 自感应电动势的方向与施加电压的方向相反，从而阻碍了交流电的通过. 因此，电感器的特性是直流和交流电阻. 频率越高，线圈阻抗越大. 电感器通常与电路中的电容器配合使用以形成LC滤波器，LC振荡器等. 此外，人们还利用电感的特性来制造扼流圈，变压器，继电器等.

直接直流: 表示电感器接近直流. 如果不包括电感线圈的电阻，则DC可以“无阻碍”地通过电感. 对于直流电，线圈本身的电阻对直流电非常不利. 很小，因此在电路分析中经常被忽略.

交流电阻: 当交流电源通过电感线圈时，电感对交流电源有阻断作用，而电感线圈的感抗会阻止交流电源.

电感测量

两种电感测量仪器: RLC测量（可以测量电阻，电感和电容）和电感测量仪器.

电感测量: 空载测量（理论值）和实际电路测量（实际值）. 由于电感器使用的实际电路太多，因此难以枚举. 仅说明空载条件下的测量. 电感的测量步骤（RLC测量）:

1. 熟悉仪器的操作规则（说明）和注意事项.

2. 打开电源，准备15-30分钟.

3. 选择L文件并选择测量电感.

4. 将两个剪辑夹在一起，然后重置为零.

5. 握住电感两端的两个夹子，读取值并记录电感.

6. 重复步骤4和5记录测量值. 必须有5-8个数据.

7. 比较几个测量值: 如果差异不大（0.2uH），则取平均值，并记住电感的理论值；如果差异太大（0.3uH），请重复步骤2至6，直到获得电感的理论值.

不同仪器可以测量的电感参数存在一些差异. 因此，在进行任何测量之前，请先熟悉所使用的测量仪器，了解该仪器可以做什么电流互感器的电气符号，并按照其提供的说明进行操作.

路线图

注释方法

1. 直接标记法: 直接在电感线圈外壳上用数字和文字标记电感线圈的电感，主要参数如允许误差和最大工作电流. 2.色标法: 色标法: 即色环用于表示电感，单位为mH，前两位代表有效数字，第三位代表放大倍数，第四位代表错误.

判断的好坏

1. 电感测量: 将万用表放在蜂鸣器二极管上，将测试线放在两个引脚上，然后读取万用表读数. 2.判断优劣: 此时片状电感器的读数应为零. 如果万用表读数太大或无穷大，则表明电感器已损坏.

对于匝数较大的感应线圈，线径较细的线圈读数将达到数十至数百小时. 通常，线圈的直流电阻仅为几欧姆. 损坏表现为对电感器磁环的高温或明显损坏. 如果电感线圈没有受到严重损坏并且无法确定，则可以使用电感计测量电感或通过更换方法来判断电感.

注释

首先，由于温升效应，电感成分，铁芯和绕组易于改变电感. 应该注意的是，体温必须在使用规格范围内.

第二，电感器的绕组在电流通过后易于形成电磁场. 放置组件时，应注意使相邻的电感器彼此远离，或使绕组彼此成直角以减少互感.

3. 在电感器每一层的绕组之间，特别是多匝细线之间，还会存在间隙电容，这将导致高频信号旁路，并降低电感器的实际滤波效果.

第四，当用电表测量电感值和Q值时，为了获得正确的数据，测试线应尽可能靠近元件主体.

主要参数

电感的主要参数包括电感，允许偏差，品质因数，分布电容和额定电流.

电感

电感，也称为自感系数，是代表电感的自感应能力的物理量. 电感器的电感的大小主要取决于线圈的匝数（匝数），缠绕方法，是否存在磁芯以及磁芯的材料等. 通常，越大线圈匝数越多，线圈密度越大，电感越大. 有磁芯的线圈的电感要比无芯的线圈大. 磁导率较大的线圈具有较大的电感. 电感的基本单位是亨利（缩写为Heng），用字母“ H”表示. 常用单位是毫亨（mH）和微亨利（μH），它们之间的关系为: 1H = 1000mH1mH =1000μH

允许偏差

允许偏差是指电感上的标称电感与实际电感之间的允许误差.

在振荡或滤波等电路中使用的电感器通常要求很高的精度，允许偏差为±0.2％〜±0.5％；对耦合线圈和高频扼流圈的精度要求不高；是±10％〜15％.

质量因数，也称为Q值或品质因数，是测量电感器质量的主要参数.

它是指电感器在一定频率的交流电压下工作时的电感电抗与其等效损耗电阻之比. 电感的Q值越高，损耗越小，效率越高.

电感器的品质因数与线圈导线的直流电阻，线圈架的介电损耗以及铁芯和屏蔽层造成的损耗等有关.
