电感的工作原理和功能

归纳介绍

电感器（Inductor）是可以将电能转换为磁能并进行存储的组件. 电感器的结构类似于变压器，但是只有一个绕组. 电感具有一定的电感，仅阻碍电流的变化. 如果电感器处于无电流通过的状态，则在电路接通时会尝试阻止电流流过；如果电感器处于电流通过的状态，则当电路断开时，它将尝试保持电流不变. 电感器也称为扼流圈，电抗器和动态电抗器.

感应效应

电感的作用: 滤波，振荡，延迟，陷波；图片说: “通过DC，阻止AC

DC连接: 所谓的DC连接是指在DC电路中，电感等效于导线，并且没有作用

交流电阻: 在交流电路中，电感具有一个阻抗，即XL，整个电路的电流将变小，这对交流有一定的阻碍.

电感器的阻塞效应: 电感器线圈中的自感应电动势始终随线圈中的电流而变化.

电感调谐和频率选择: 电感线圈和电容器可以并联连接以形成LC调谐电路.

电感还具有屏蔽信号，滤除噪声，稳定电流和抑制电磁波干扰的功能.

片状电感器的作用

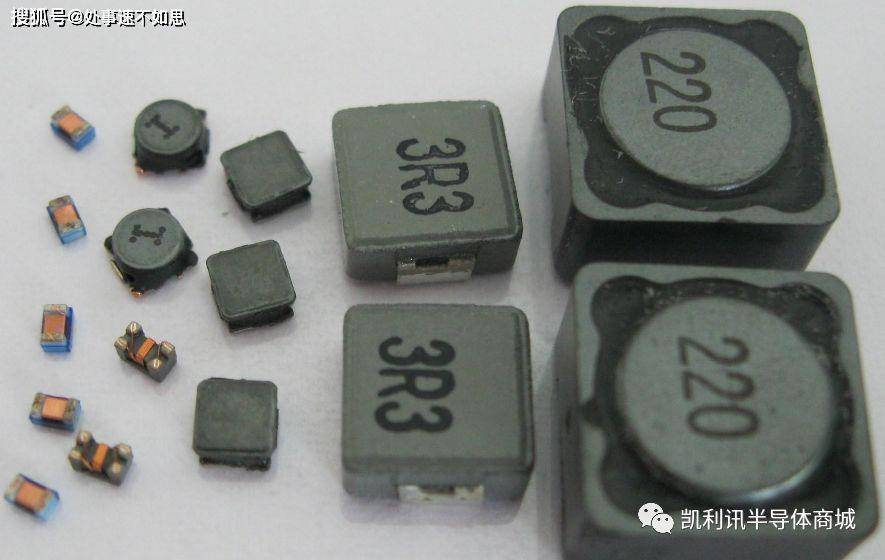

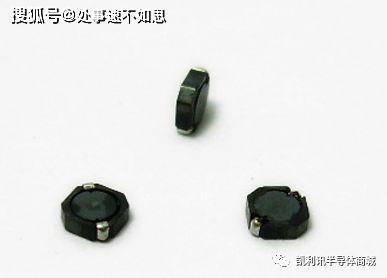

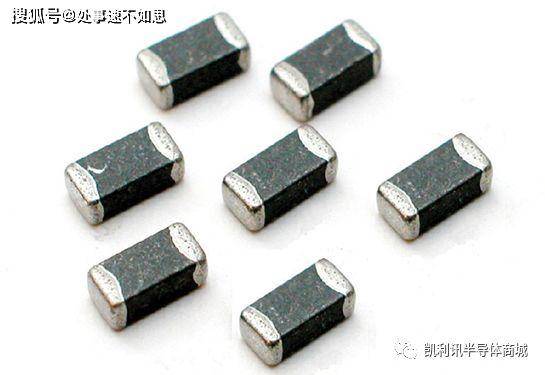

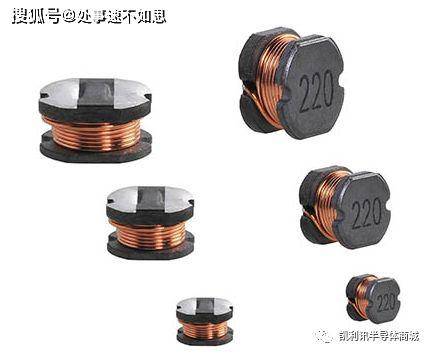

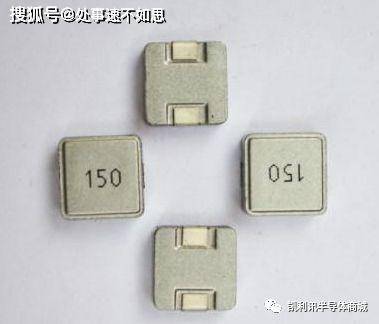

SMD电感器是缠绕绝缘电线的电磁感应组件. 它是常用的电感组件. 片状电感器的作用: 将直流电阻传递给交流. 这句话很简单. 隔离交流信号，过滤或与电容器，电阻器等形成谐振电路. 调谐和频率选择电感的作用: 电感线圈和电容器可以并联连接，以形成LC调谐电路. 电路中片状电感器的任何电流都会产生磁场，并且磁场的磁通量会作用于电路.

当通过贴片电感器的电流改变时，在贴片电感器中产生的直流电压电势将阻止电流改变. 当通过感应线圈的电流增加时，感应线圈产生的自感应电动势与电流方向相反，从而阻止了电流的增加，同时将一部分电能转换为磁场并将其存储在电感器中；自感应电动势与电流方向相同，从而防止了电流的减小，同时释放了存储的能量以补偿电流的减小. 因此，经过电感滤波后，不仅负载电流和电压的脉动减小，波形变得平滑，整流二极管的导通角也增大.

电感的作用1: 色环电感具有阻断作用: 色环电感线圈中的铜芯始终会对线圈中的电流变化做出反应. 色环电感对电路中使用的交流电有阻断作用. 阻塞效应的大小称为电感电抗XL，单位为欧姆. 它与电感L和交流频率f的关系为XL =2πfL. 色环电感可分为高频扼流圈和低频扼流圈.

电感2的作用: 色环电感具有调谐和频率选择的功能: 色环电感和电解电容器可以并联连接以形成LC调谐电路. 色环电感在谐振时的电感和电容电抗是相反的，即电路的自然振荡频率f0等于非AC信号的频率f，则环路的电感和电容也为等于. 通常使用起来不是很高，并且电路中使用的色环电感通常更稳定.

电感的作用3: 最大的色环电感主要用于屏蔽信号，过滤噪声，稳定电流和抑制电磁波干扰. 彩色环形电感器的基本功能是充电和放电，但是由这种基本的充电和放电效果扩展的许多电路现象使彩色环形电感器具有多种用途. 如今，客户已使用了彩色环形电感器，但不要小看小型电感器的作用.

电感的工作原理

电感是当交流电流流过导线时，导线的磁通量与产生交流磁通量的电流之比. 当直流电流流过电感器时，电感器周围只会出现一条固定的磁场线，并且不会随时间变化. 但是，当交流电流通过线圈时，周围的磁场线会随时间变化.

根据法拉第的电磁感应定律，即产生磁力，改变后的磁力线会圈的两端产生感应电势. 该感应电势等效于“新电源”. 当形成闭环时，该感应电势产生感应电流. 从伦兹定律得知，感应电流产生的磁力线总量应设法防止磁力线发生变化. 磁场线的变化来自外部交流电源的变化. 因此，从客观效果来看，电感线圈具有防止AC电路中的电流变化的特性. 电感线圈具有与机械惯性相似的特性. 它们在电气上称为“自感应”. 通常，当打开切刀开关或打开切刀开关时，会产生火花. 高感应电势引起的这种自感现象.

电感器具有防止交流电通过并允许直流电平稳地通过的特性. 频率越高，线圈阻抗越大. 因此，电感器的主要功能是为交流信号隔离，滤波或形成带有电容器，电阻器等的谐振电路.

定义

导体的特性，通过导体中感应的电动势或电压与产生该电压的电流的变化率之比来衡量. 稳定电流产生稳定的磁场，而变化的电流（AC）或波动的DC产生变化的磁场，这又在该磁场中感应出导体以感应电动势. 感应电动势的大小与电流的变化率成比例. 比例因子称为电感，用亨利（H）中的符号L表示.

电感是闭环的属性，也就是说，当通过闭环的电流发生变化时，电动势似乎会阻止电流的变化. 这种电感称为自感，是闭环本身的特性. 假设闭环的电流发生变化，则感应产生的电动势将作用在另一个闭环上. 这种电感称为互感.

自我意识

当电流流过线圈时，线圈周围会产生磁场. 当线圈中的电流改变时，周围的磁场也相应地改变. 这种变化的磁场会导致线圈本身产生感应电动势（感应电动势）（电动势用于表示有源组件理想电源的端电压）.

互感

当两个感应线圈彼此靠近时，一个感应线圈的磁场变化将影响另一个感应线圈. 这种效应是互感. 互感的大小取决于电感线圈的自感和两个电感线圈之间的耦合程度. 以此原理制成的元件称为变压器.

功能目的

电感器主要在电路中起到滤波，振荡电流互感器的电气符号，延迟，陷波等作用，并滤波信号，滤除噪声，稳定电流和抑制电磁波干扰. 电路中电感的最常见作用是与电容器一起形成LC滤波电路. 电容器具有“阻断直流和交流”的特性，而电感器具有“阻断直流和交流”的功能. 如果具有很多干扰信号的直流电流通过LC滤波电路，则交流干扰信号将被电感消耗为热能；反之，则为电感. 当相对纯净的直流电流通过电感时，交流干扰信号也将变成磁感应和热能，较高的频率最有可能是电感的阻抗，从而可以抑制较高频率的干扰信号.

电感器具有防止交流电通过并允许直流电平稳地通过的特性. 频率越高，线圈阻抗越大. 因此，电感器的主要功能是为交流信号隔离，滤波或形成带有电容器，电阻器等的谐振电路.

结构

电感器通常由线轴，绕组，屏蔽，包装材料，磁芯或铁芯组成.

1. 骨架

骨架通常是指用于缠绕线圈的支架. 一些大型的固定电感器或可调电感器（例如，振荡线圈，扼流线圈等）大多将漆包线（或包线的线）包裹在骨架上，然后将磁芯或铜芯，铁芯等安装在骨架的内腔以增加其电感. 骨架通常由塑料，电木，陶瓷制成，并可以根据实际需要制成不同的形状. 小型电感器（例如颜色编码的电感器）通常不使用骨架，而是直接将漆包线包裹在磁芯上. 空芯电感器（也称为不间断线圈或空芯线圈，主要用于高频电路）不使用磁芯，骨架和屏蔽罩等，而是先缠绕在模具上，然后再取出模具并拉动模具. 线圈之间的线圈驱动一定的距离.

2. 缠绕

绕组是指一组具有特定功能的线圈，是电感的基本组成部分. 绕组分为单层和多层. 单层绕组有两种类型: 密集绕组（绕组时将导线一一缠绕）和中间绕组（绕组时每根导线之间有一定距离）. 多层绕组有分层扁平绕组和混沌绕组，蜂窝式绕组等方法.

3. 磁芯和磁棒磁芯和磁棒通常由镍锌铁氧体（NX系列）或锰锌铁氧体（MX系列）等材料制成. “ E”形，锅形和其他形状.

4. 铁芯铁芯材料主要包括硅钢板，坡莫合金等，其形状大多为“ E”型.

5. 盾罩

为了避免某些电感器在运行过程中产生的磁场并影响其他电路和组件的正常运行，在其上添加了金属屏蔽罩（例如半导体收音机的振荡线圈等）. 使用屏蔽电感会增加线圈损耗并降低Q值.

6. 包装材料缠绕一些电感器（例如色码电感器，色环电感器等）后，将线圈和铁芯用包装材料密封. 包装材料是塑料或环氧树脂.

铜线圈

电感是当交流电流流过导线时，导线的磁通量与产生交流磁通量的电流之比. 当直流电流流过电感器时，它周围只会出现固定的磁力线，不会随时间变化；

但是，当交流电流通过线圈时，线圈周围的磁力线会随着时间变化. 根据电磁感应-磁电分析的法拉第定律，不断变化的磁场线将圈的两端产生感应电势. 该感应电势等效于“新电源”. 当形成闭环时，该感应电势产生感应电流. 从伦兹定律得知，感应电流产生的磁力线总量应设法防止磁力线发生变化. 磁场线的变化来自外部交流电源的变化. 因此，从客观效果来看，电感线圈具有防止AC电路中的电流变化的特性. 电感线圈具有与机械惯性相似的特性. 它们在电气上称为“自感应”. 通常，当打开切刀开关或打开切刀开关时，会产生火花. 高感应电势引起的这种自感现象.

简而言之，当感应线圈连接到交流电源时，线圈内部的磁力线会随着交流电而变化，从而导致线圈产生电磁感应. 通过线圈自身的电流变化而产生的该电动势被称为“自感应电动势”. 可以看出，电感仅仅是与匝数，尺寸，形状和线圈介质有关的参数. 它是电感线圈惯性的量度，与施加的电流无关.

更换原理: 1.电感线圈必须替换为原始值（匝数相等且尺寸相同）. 2.片状电感器只需具有相同的尺寸，也可以用0欧姆电阻器或电线代替.

电感分类

自感应器

当电流流过线圈时，线圈周围会产生磁场. 当线圈中的电流改变时，周围的磁场也相应地改变. 这种变化的磁场会导致线圈本身产生感应电动势（感应电动势）（电动势用于表示有源组件理想电源的端电压）. 这是自我感觉.

由缠绕有一定匝数的导线制成的电子组件通常会产生电感线圈，这些电子组件会产生一定数量的自感或互感. 为了增加电感值，提高品质因数，减小体积，经常添加铁芯或铁磁材料制成的磁芯. 电感器的基本参数包括电感，品质因数，固有电容，稳定性，通过电流和使用频率. 由单个线圈组成的电感器称为自感器，其自感也称为自感系数.

变形金刚

当两个感应线圈彼此靠近时，一个感应线圈的磁场变化将影响另一个感应线圈. 这种效应是互感. 互感的大小取决于电感线圈的自感和两个电感线圈之间的耦合程度. 以此原理制成的元件称为变压器.

常见物种

电感可以由缠绕在磁芯上的导电材料制成，通常是铜线，或者可以将磁芯卸下或用铁磁材料代替. 具有比空气更高的磁导率的芯材料可以将磁场更紧密地限制在​​电感元件周围，从而增加电感. 电感的类型很多，大多数是由铁氧体线轴周围的外部涂有漆包线制成的，而一些保护性电感则将线圈完全放在铁氧体内部. 某些电感元件的核心可以调节. 这可以改变电感器的尺寸. 小型电感器可以使用铺设螺旋走线的方法直接蚀刻在PCB板上. 小型电感器也可以使用与制造晶体管相同的方法制造在集成电路中. 在这些应用中，铝互连经常被用作导电材料. 无论使用哪种方法，最受限制的应用都是基于称为“转子”的电路，该电路使用电容器和有源元件来表属线构成.

小型电感器

小型固定电感器通常使用漆包线直接缠绕在磁芯上，主要用于诸如滤波，振荡，陷波，延迟等电路. 它有密封和非密封两种封装，两种有两种垂直和水平结构.

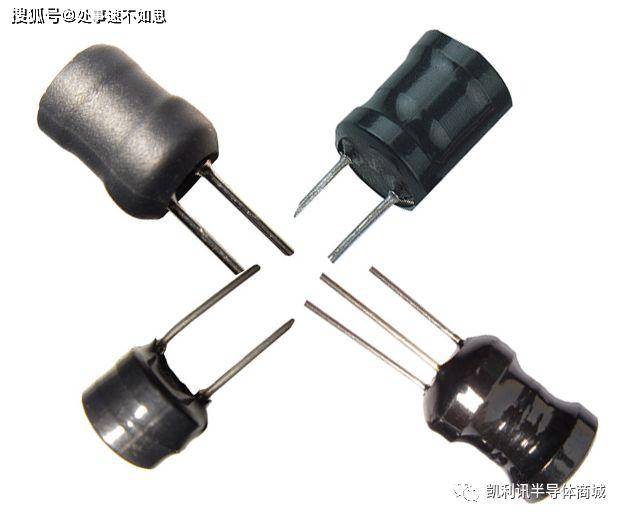

1. 立式密封固定电感器立式密封固定电感器使用相同方向的引脚，国内电感范围为0.1〜2200μH（直接在为±5％〜±10％ ，导入的电感和电流范围较大，误差较小. 的TDK系列彩色编码电感器，其电感在电感器表面带有一个色点.

2. 卧式密封固定电感器卧式密封固定电感器使用轴向销，并国产LG1.LGA，LGX等系列.

LG1系列电感器的电感范围为0.1〜22000μH（直接在外壳上）

LGA系列电感器采用超小型结构，为0.22〜100μH（标有色环的情况），额定电流为0.09〜0.4A

LGX系列颜色编码的电感器还具有小型封装结构. 电感范围为0.1〜10000μH，额定电流分为四个规格: 50mA，150mA，300mA和1.6A.

可调电感器

常用的可调电感器包括用于半导体的振荡线圈，用于电视的水平振荡线圈，线性线性线圈，中频陷波线圈，用于声学的频率补偿线圈和扼流线圈.

1. 半导体的振荡线圈: 该振荡线圈与半导体中的可变电容器一起形成本地振荡电路，用于为调谐电路接收的输入信号生成高于465kHz的本地振荡信号. 外部是金属屏蔽层，内部是由尼龙衬里，I形芯，磁帽和销钉座组成. 在I型铁芯上缠绕有高强度漆包线绕组. 磁帽安装在屏蔽罩内部的尼龙框架上，可以上下旋转，并且可以通过改变其与线圈之间的距离来改变线圈的电感. 电视中频陷波线圈的内部结构与振荡线圈类似，只是磁帽是可调的.
