六针开关（六针自锁开关）是我们所说的双刀双掷开关. 有2排针，每排3针，中间的是公共端子，对应于他的左脚和右脚. 一个常开和一个常闭6脚自锁开关接线图，另一行与此相同，常开至常开，公共点至公共点，常闭至常闭，但完全独立于两组，除非您将它们连接在PCB上是的.

连接方法: 公共点1 4常闭3 6常开查看如何控制将其单点连接到1 2或2 3. 一个接一个地有很多答案.

六针自锁开关的原理图和连接方法

每行是一个单独的单刀双掷开关，中间是公共的. 只要您确定中间节点是公共的，就可以使用SW-DPDT. 至于哪一侧是开放的，哪一侧是封闭的，您可以留下这个问题. 焊接时解决.

六针自锁开关是双刀双掷开关，互联网上许多材料的原理都不正确. 我在这里自己画了一幅画. 除了图中用黑线表示的部分外，其他部分均未连接.

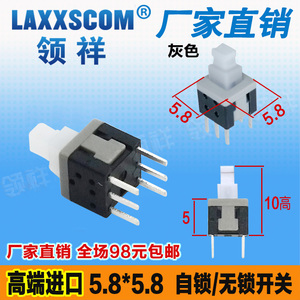

六个脚踏开关套件

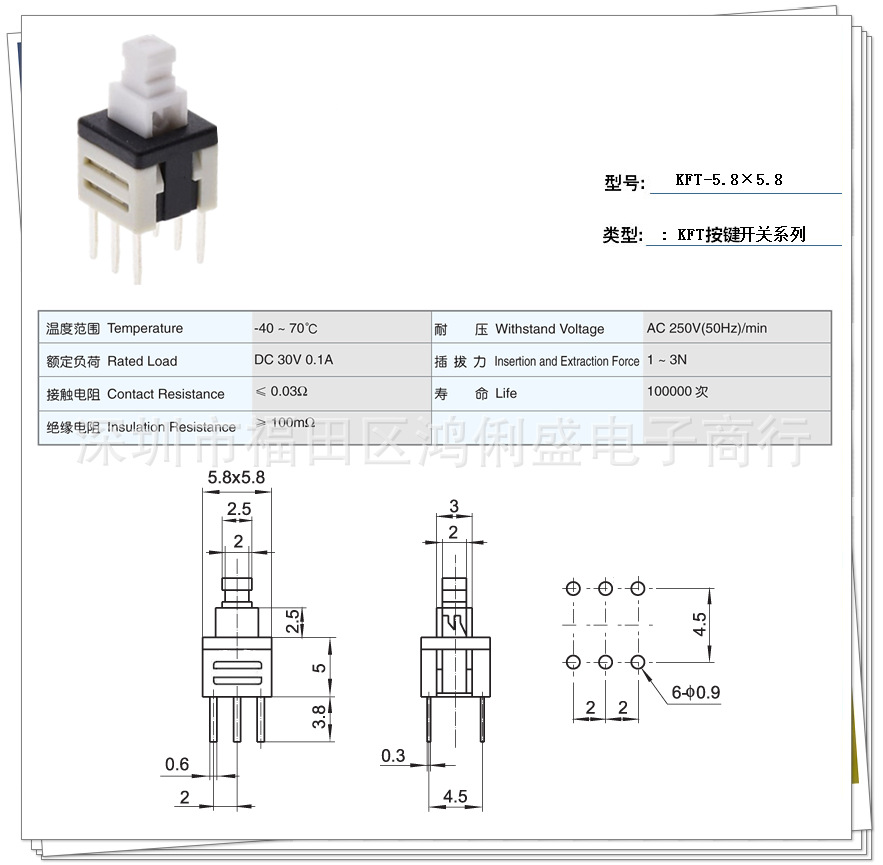

1〜2距离2.54mm

3〜1距离5.08mm

包装名称: KFT-7

知识课: PCB六脚按钮问题

我不知道如何连接六针按钮.

电源开关6脚自锁开关接线图，原理图和PCB部件如上所述. 看一下PCB图. 通常情况下，按下后将开关连接到1-6垫.

答案:

原理图无关紧要，也许就足够了.

关键是PCB封装. 我以前使用的6针开关有两种导通条件.

测试方法非常简单. 拿一个万用表，看看两个被按下后是否打开. 然后这两个销钉就是您要寻找的销钉.
